EDA技術是以大規?？删幊踢壿嬈骷樵O(shè)計載體，以硬件語言為系統邏輯描述的主要方式，以計算機、大規模可編程邏輯器件的開發軟件及實驗開發系統為設計工具，通過有關的開發軟件，自動完成用軟件設計的電子系統到硬件系統的設計，最終形成集成電子系統或?qū)Ｓ眉尚酒囊婚T新技術。其設計的靈活性使得 EDA技術得以快速發展和廣泛應用。

工作原理

眾所周知，頻率信號易于傳輸，抗干擾性強，可以獲得較好的測量精度。因此，頻率檢測是電子測量領域最基本的測量之一。頻率計的基本原理是用一個頻率穩定度高的頻率源作為基準時鐘，對比測量其他信號的頻率。通常情況下計算每秒內待測信號的脈沖個數，即閘門時間為1 s。閘門時間可以根據需要取值，大于或小于1 s都可以。閘門時間越長，得到的頻率值就越準確，但閘門時間越長，則每測一次頻率的間隔就越長。閘門時間越短，測得的頻率值刷新就越快，但測得的頻率精度就受影響。一般取1 s作為閘門時間。

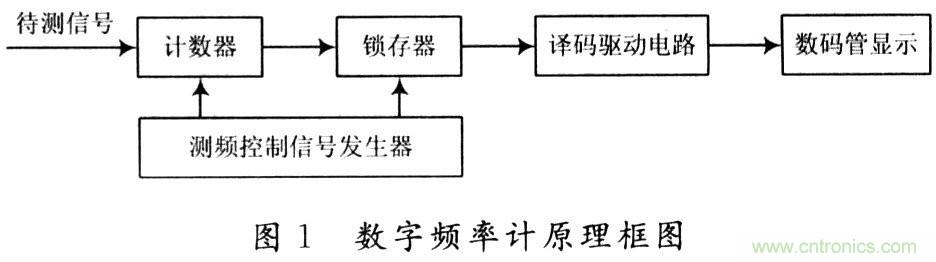

數字頻率計的關鍵組成部分包括測頻控制信號發生器、計數器、鎖存器、譯碼驅動電路和顯示電路，其原理框圖如圖1所示。

測頻控制信號發生器

測頻控制信號發生器產生測量頻率的控制時序，是設計頻率計的關鍵。這里控制信號CLK取為1 Hz，2分頻后就是一個脈寬為1 s的時鐘信號FZXH，用來作為計數閘門信號。當FZXH為高電平時開始計數;在FZXH的下降沿，產生一個鎖存信號SCXH，鎖存數據后，還要在下次 FZXH上升沿到來之前產生清零信號CLEAR，為下次計數做準備，CLEAR信號是上升沿有效。

計數器

計數器以待測信號FZXH作為時鐘，在清零信號CLEAR到來時，異步清零;FZXH為高電平時開始計數。本文設計的計數器計數最大值是99 999 999。

鎖存器

當鎖存信號SCXH上升沿到來時，將計數器的計數值鎖存，這樣可由外部的七段譯碼器譯碼并在數碼管上顯示。設置鎖存器的好處是顯示的數據穩定，不會由于周期性的清零信號而不斷閃爍。鎖存器的位數應跟計數器完全一樣，均是32位。

譯碼驅動電路

本文數碼管采用動態顯示方式，每一個時刻只能有一個數碼管點亮。數碼管的位選信號電路是74LS138芯片，其8個輸出分別接到8個數碼管的位選;3個輸入分別接到EPF10K10LC84-4的I／O引腳。

數碼管顯示

本文采用8個共陰極數碼管來顯示待測頻率的數值，其顯示范圍從O～99 999 999。
