【導讀】求助??！請教下有經驗的各位，這個數據總線上的波形到底應該是什么樣的，我這個板子上第二條數據總線上掛著4個芯片，分別是一個SRAM，雙口ram，一塊FPGA和一塊DSP，到底是什么問題導致數據總線出問題。
先簡單介紹一下電路板，上面有兩條數據總線，分別用兩個DSP控制，兩個DSP通過雙口RAM通信。一條總線上掛著FPGA，一條掛著一個CPLD。
說說問題，就是發現用DSP給FPGA寫數，然后發到測試點看波形，發現本來寫0的數有的時候會讀成1。
開始以為是FPGA程序使用inout的口沒有釋放總線，就把FPGA的數據線配置成了輸入，相當于只能寫不能讀，仍然存在寫錯數的情況，而且沒有什么規律。

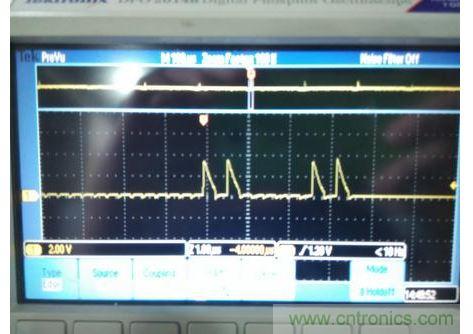

于是測量數據總線。有下面的圖。這里的程序是寫一次數再讀一次數。感覺這個明顯不對勁。

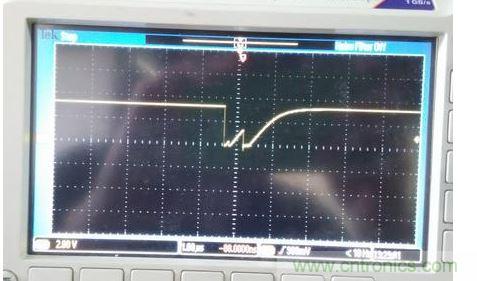

后來又把FPGA沒有加載程序，單從雙口RAM里讀數據。有下面的波形。

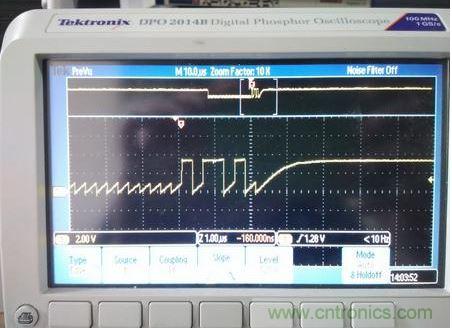

看起來好像跟FPGA沒有什么關系。后來我又測量了另外一條總線的波形如下圖

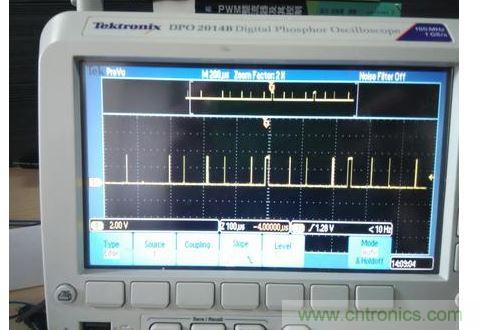

這個看起來就比較正常。后來我懷疑是不是哪個芯片自帶上拉電阻，又把FPGA的輸出口配置上了下拉電阻有下面的波形。
感覺像是DSP的IO口出了問題，因為這個板子上FPGA剛換上新的。
我記得只有一次不當使用，就是之前程序有句話寫錯了，只要不讀寫FPGA，F(xiàn)PGA就會把所有數據線拉低。不知道這樣會不會由于FPGA的驅動能力過強，將DSP的IO口燒壞。
所以請教下有經驗的各位，這個數據總線上的波形到底應該是什么樣的，我這個板子上第二條數據總線上掛著4個芯片，分別是一個SRAM，雙口ram，一塊FPGA和一塊DSP，到底是什么問題導致數據總線出問題。
還有一點就是，在這個板子上，就是通過數據線把這四個芯片連了起來，數據線上沒有任何串入的電阻和并入的電容，希望各位大蝦幫幫忙，困擾了挺久的時間了。
