技術詳解:MCU獨立按鍵消抖動模擬電路設計
發布時間:2015-03-12 責任編輯:sherryyu
【導讀】簡單的說,進入了電子,不管是學純模擬,還是學單片機,DSP、ARM等處理器,或者是我們的FPGA,一般沒有不用到按鍵的地方。按鍵:人機交互控制,主要用于對系統的控制,信號的釋放等。因此在這里,F(xiàn)PGA上應用的按鍵消抖動,也不得不講!
為什么要消抖動?

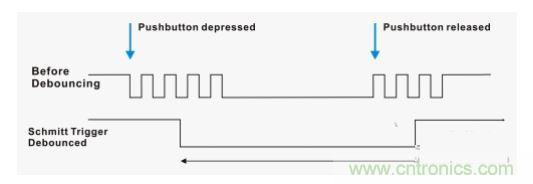

如上圖所示,在按鍵被按下的短暫一瞬間,由于硬件上的抖動,往往會產生幾毫秒的抖動,在這時候若采集信號,勢必導致誤操作,甚至系統崩潰; 同樣,在釋放按鍵的那一刻,硬件上會相應的產生抖動,會產生同樣的后果。因此,在模擬或者數字電路中,我們要避免在最不穩定的時候采集信號,進行操作。
對此一般產用消抖動的原理。一般可分為以下幾種:
(1)延時
(2)N次低電平計數
(3)低通濾波
在數字電路中,一般產用(1)(2)種方法。后文中將詳細介紹。
模擬電路按鍵消抖動

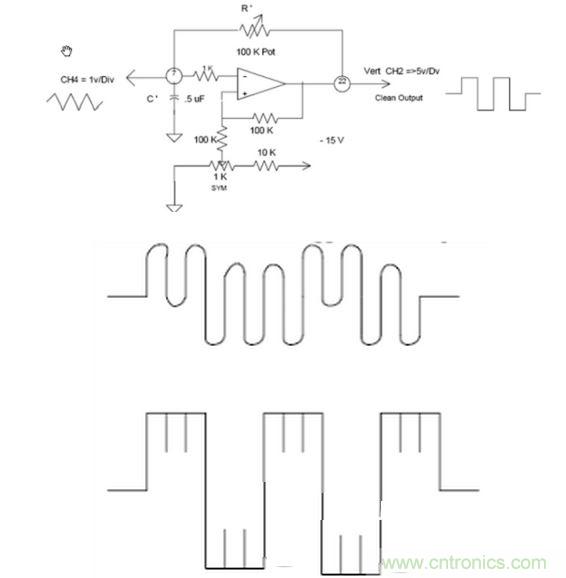

對于模擬電路中,一般消抖動用的是電容消抖動或者施密特觸發等電路,再次不做具體介紹。施密特觸發電路如下所示。
