【導讀】超低噪聲調解器的主要功能就是在寬帶通信系統中為VCO和PLL供電，在這個過程中，調節器發揮著非常重要的作用。因為調節器能夠抑制輸入端出現波紋，所以在系統中，交流出入被轉換成隔離式直流供電軌，然后轉換成系統軌，為通信系統中的所有元器件供電。
該12 V系統軌由感應開關元件生成，該元件會在軌上引起波紋和噪聲。為了獲得干凈的供電軌，需要超低噪聲調節器來生成5 V供電軌，為寬帶PLL和VCO供電。在5 V供電軌上出現的任何噪聲或波紋都會使PLL或VCO性能下降。
超低噪聲LDO-ADM7150/ADM7151
針對RF信號器件的固定輸出超低噪聲線性調節器ADM7150和可調輸出超低噪聲線性調節器ADM7151工作電壓范圍為4.5 V至16 V，可提供最高800 mA的輸出電流，并且支持1.5至5.0 V的輸出電壓。該LDO可在10 kHz至1 MHz頻率范圍內實現1.4 nV/ Hz的輸出噪聲頻譜密度(NSD)，從而大幅降低點對點微波無線電、衛星通信、防務電子和其他寬帶系統中的VCO相位噪聲。此外，對于精密模擬前端測量系統，用戶可調電容器可以極大減少低頻噪聲(100 Hz時8 nV/ Hz)。解決方案的整體尺寸僅7.62 mm × 5.21 mm。
噪聲頻譜密度和電源抑制(PSRR)
ADM7150/ADM7151的典型輸出噪聲為1.0 μV rms(100 Hz至100 kHz，固定輸出電壓)，10 kHz至1 MHz的噪聲頻譜密度為1.7nV/ Hz。這些調節器采用先進的專有架構，提供高電源抑制(>90 dB，從1 kHz至1 MHz)特性，利用一個10 μF陶瓷輸出電容，便可實現出色的線路與負載瞬態響應性能。

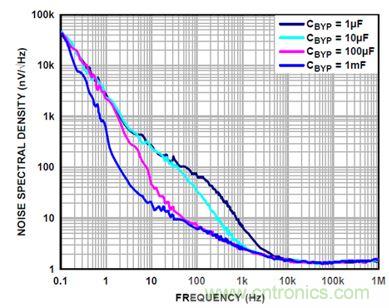

圖1 各 CBYP下噪聲頻譜密度(NSD)與頻率的關系

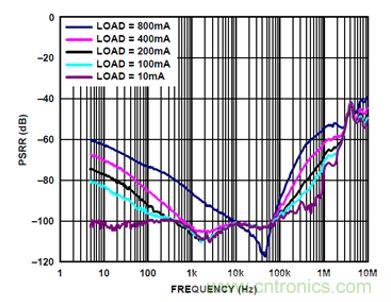

圖2 電源抑制比(PSRR)與頻率的關系(VOUT = 5 V，VIN = 6.2 V)
ADM7150設計示例
本示例顯示集成VCO的微波寬帶頻率合成器ADF5355，由超低噪聲LDO ADM7150為其供電。

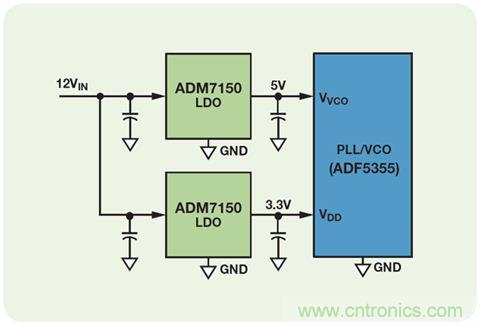

圖3 PLL/VCO應用框圖

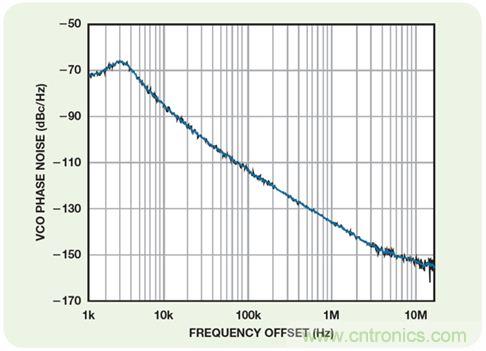

圖4 ADF5355 VCO噪聲，ADM7150供電
結論寬帶通信的出現對于超低功耗LDO提出了更新的要求，以滿足下一代PLL/VCO和時鐘器件的供電需求。 ADM7150/ADM7151 LDO使噪聲頻譜密度下降一半，并為VCO器件供電提供最低相位噪聲，為微波系統中的時鐘器件供電提供最低抖動性能。
超低噪聲LDO選型表

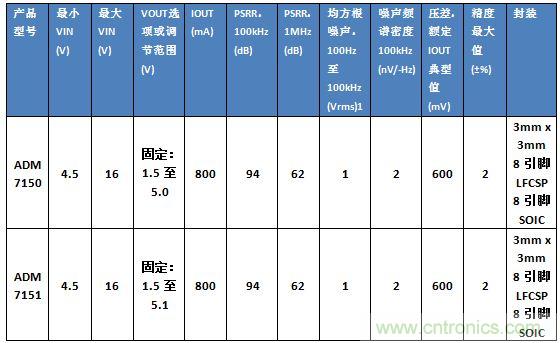

表1 噪聲與固定輸出電壓無關
