【導讀】醫院為了提高住院質量，為人服務的意識，在病床邊上加一個呼叫裝置是很重要的。這樣可以使得醫生、護士能夠及時了解和響應病人的現狀或請求。本文就為大家介紹一種病床呼叫系統的整體電路設計。
為了提高醫院住院部的醫療服務質量，充分體現以人為本的服務意識，貫徹落實建設和諧社會的指導思想，有必要在病床附近設置一個呼叫裝置，以使醫生、護士能夠及時了解和響應病人的現狀或請求，該呼叫裝置具體要求如下：
1、該裝置得電后，呼叫記錄的數碼顯示器顯示為“0”，不能產生報警聲。
2. 為簡化復雜程度，系統只要求設1-4個病床請求按鈕，其中任意一個按鈕按下，對應LED指示燈亮，呼叫記錄的數碼管顯示器加一，并產生報警聲，在沒有得到醫護人員的響應之前，連續按同一按鈕，顯示器只能加一次。
3. 醫護人員在發現有病人呼叫，并根據LED指示，處理對應病人的請求后，在系統設置的1-4個響應按鈕中按下與之相對應的按鈕，此后，對應指示燈熄滅，數碼顯示器減一，在沒有病床請求前，連續按同一按鈕，顯示器只能減一次。
4. 只有在醫護人員處理完所有呼叫，呼叫記錄的數碼顯示器顯示為零，所有請求指示燈熄滅時，音頻報警聲消除。
模塊設計：
首先呼叫、響應信號可用D觸發器實現，即分別用按鍵各自產生一個脈沖，分別給到復位端R與置位端S，使觸發器Q端輸出相應“0”或“1”信號；D觸發器可選用給定的CD4013，由于4013是上升沿觸發的，可分別下拉100K電阻到地，當按鍵按下時R端（S端）從“0”跳變到“1”，上升沿觸發使Q端置“0”（置“1”）；另外與4個響應按鍵分別并聯4個電容（103），上電后可通過電容的充放電產生單次脈沖使裝置清零，不產生報警聲。
信號輸出端Q端直接通過開關二極管1N4148給到報警裝置的復位控制端;同時并聯LED到地，以作為呼叫指示燈；再在輸出端并聯一個RC微分電路，使裝置跳變時能產生一個單次脈沖，上升沿通過或門（CD4071）綜合后送給計數顯示器加控制端；同理-Q端給出信號綜合后給到減計數控制端。
呼叫記錄計數顯示模塊用提供的CD40110和八段共陰數碼管組成，清零控制端CR連接一個微分電路，使計數器上電后獲得一個單次脈沖將計數器清零，從而實現上電后，呼叫記錄的數碼顯示器顯示為“0”。呼叫報警模塊由555組成多諧振蕩器，當復位控制端獲得高電平（低電平復位），產生多諧振蕩，3腳輸出驅動蜂鳴器發出報警聲?？赏ㄟ^(guò)設置輸出振蕩頻率改變聲響。

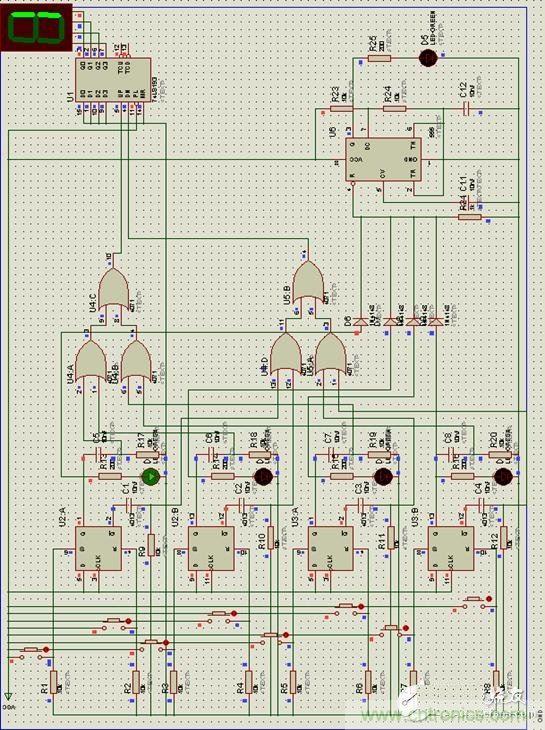

設計仿真原理圖
裝置連接好后，能實現以下功能：
1） 該裝置得電后，呼叫記錄的數碼顯示器顯示為“0”，不產生報警聲。
2） 系統設1-4個病床請求按鈕，其中任意一個按鈕按下，對應LED指示燈亮，呼叫記錄的數碼管顯示器加一，并產生報警聲，在沒有得到醫護人員的響應之前，連續按同一按鈕，顯示器只加一次。
3） 醫護人員在發現有病人呼叫，并根據LED指示，處理對應病人的請求后，在系統設置的1-4個響應按鈕中按下與之相對應的按鈕，此后，對應指示燈熄滅，數碼顯示器減一，在沒有病床請求前，連續按同一按鈕，顯示器只減一次。
4） 只有在醫護人員處理完所有呼叫，呼叫記錄的數碼顯示器顯示為零，所有請求指示燈熄滅時，音頻報警聲消除。
