該方案先介紹了電源系統中的數字電路部分和模擬電路部分，并對驅動電源的精度與穩定性進行了分析與改進。最后對驅動電源的性能進行了實驗驗證。實驗結果表明：該設計方案的電源輸出電壓噪聲低于0.43 mV、輸出最大非線性誤差低于0.024%、分辨率可達1.44 mV，能夠滿足高分辨率微位移定位系統中靜態定位控制的需求。

壓電陶瓷驅動器（PZT）是微位移平臺的核心，其主要原理是利用壓電陶瓷的逆壓電效應產生形變，從而驅動執行元件發生微位移。壓電陶瓷驅動器具有分辨率高、響應頻率快、推力大和體積小等優點，在航空航天、機器人、微機電系統、精密加工以及生物工程等領域中得到了廣泛的應用。然而壓電陶瓷驅動器的應用離不開性能良好的壓電陶瓷驅動電源。要實現納米級定位的應用，壓電陶瓷驅動電源的輸出電壓需要在一定范圍內連續可調，同電壓分辨率需要達到毫伏級。因此壓電陶瓷驅動電源技術已成為壓電微位移平臺中的關鍵技術。

D/A 電路設計

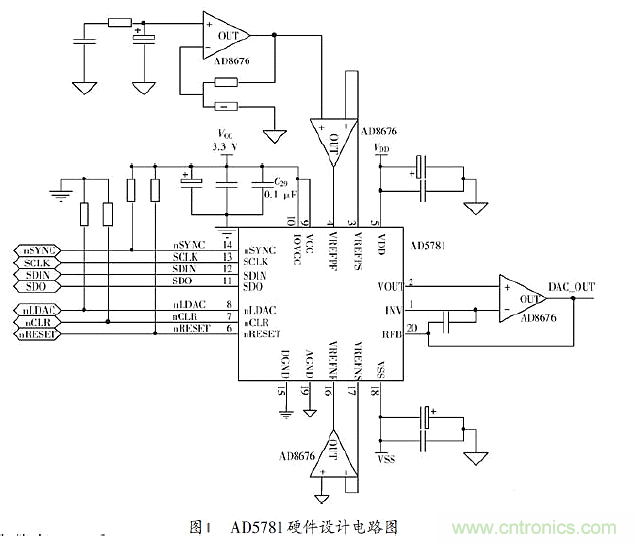

由于壓電驅動電源要求輸出電壓范圍為0~100 V，分辨率達到毫伏級，所以D/A 的分辨率需達到亞毫伏級。本設計采用AD5781作為D/A 器件。AD5781是一款SPI 接口的18位高精度轉換器， 輸出電壓范圍-10~10 V，提供±0.5 LSB INL，±0.5 LSB DNL 和7.5 nV/Hz 噪聲頻譜密度。另外，AD5781 還具有極低的溫漂（0.05 ppm/℃）特性。因此，該D/A 轉換器芯片特別適合于精密模擬數據的獲取與控制。D/A 電路設計如圖1所示。

在硬件電路設計中，由于AD5781 采用的精密架構，要求強制檢測緩沖其電壓基準輸入，確保達到規定的線性度。因此選擇用于緩沖基準輸入的放大器應具有低噪聲、低溫漂和低輸入偏置電流特性。這里選用AD8676，AD8676 是一款超精密、36 V、2.8 nV/ Hz 雙通道運算放大器，具有0.6 μV/℃低失調漂移和2 nA 輸入偏置電流，因而能為AD5781提供精密電壓基準。通過下拉電阻將AD5781的CLR 和LDAC 引腳電平拉低，用于設置AD5781為DAC 二進制寄存器編碼格式和配置輸出在SYNC 的上升沿更新。在ARM 端的軟件設計中，除正確配置AD5781的相關寄存器外，還應正確配置SPI的時鐘相位、時鐘極性和通信模式。
[page]
線性放大電路設計

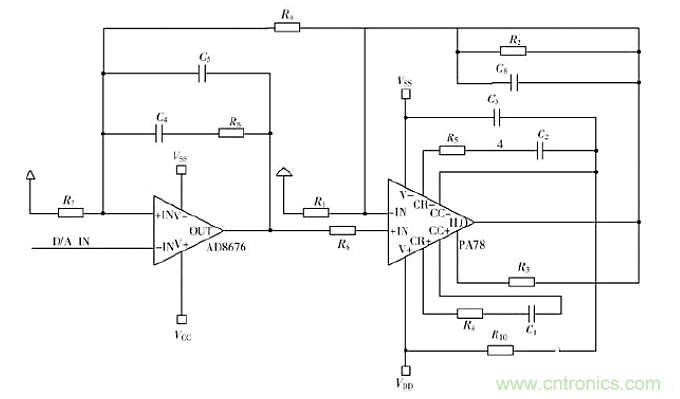

從工程角度考慮，由于干擾源的存在，會使系統的穩定性發生變化，導致系統發生震蕩。因此保證控制系統具有一定的抗干擾性的方法是使系統具有一定的穩定裕度即相角裕度。由于實際電路中存在雜散電容，其中放大器反向輸入端的對地電容對系統的穩定性有較大的影響。如圖6所示，采用C5和C6補償反向端的雜散電容。從系統函數的角度看，即構成超前校正，增加開環系統的開環截止頻率，從事增加系統帶寬提高響應速度。PA78有兩對相位補償引腳，通過外部的RC 網絡對放大器內部的零極點進行補償。通過PA78的數據表可知，PA78內部的零極點位于高頻段。根據控制系統抗噪聲能力的需求，配置RC 網絡使高頻段的幅值特性曲線迅速衰減，從而提高系統的抗干擾能力。圖中，R4，C1與R5，C2構成RC 補償網絡。

此外電路中C3的作用是防止輸出信號下降沿的振動引起的干擾；R10起到偏置電阻的作用，將電源電流注入到放大器的輸出級，提高PA78的驅動能力。將PI 控制器的參數分別設置為KP=10、KI=0.02;超前校正補償電容分別為12 pF 和220 pF;RC 補償網絡為R=10 kΩ、C=22 pF.利用線性放大電路的Spice 模型進行仿真得到幅頻特性和相頻特性曲線如圖所示。從圖中觀察可得，放大系統的帶寬可達100 kHz，從而保證了系統良好的動態特性，同時相角裕度6使系統具有較高的穩定性。
