【導讀】對于方波產生器電路，大家應該都不陌生，產生方波的電路有很多種，這里小編就不多說。只為大家簡單的介紹一種R,C已經非門組成的簡單方波產生器，此電路非常簡單，而且非常實用。文中已經有很多網友提出好的建議，也歡迎大家繼續提出其他不同形式的方波產生器。

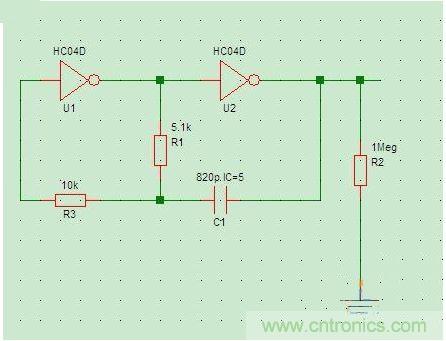

對于方波產生器電路，大家應該都不陌生，產生方波的電路有很多種，比如使用運放，或者三極管，再加上外圍的電阻電容便可以產生方波，這里簡單介紹一種R,C已經非門組成的簡單方波產生器，此電路非常簡單，而且非常實用。歡迎大家繼續討論其他不同形式的方波產生器。
網友A：現在這個仿真電路，振蕩那部分其實是浮起來的，沒有哪一個點接地。我知道電源供電，問題就是你如何去給電容供電？什么叫門電路開關狀態，難道門電路和晶體管一樣有off和on兩種狀態么？你實際電路如何去搭建還是說只是在仿真電路可以用？？
答復：這里是一個非門，也就是一個反相器，門電路的輸入高低也是有門檻的；比如，一般的非門，輸入電壓高于1.8V會判斷為高電平，這樣輸出就是低電平；輸入電壓低于0.7V會判斷為低電平，這樣輸出就是高電平；當電容C不斷充放電的時候，門電路的輸出就會一會高，一會低。
網友B：你解釋的這些就是非門的工作狀態（只是它的門限（閾值和TTL和coms有關系）），他就是反向，而不是開關狀態。電容充放電轉折點就是你邏輯門的閾值，我想問的是電容的能量怎么供給（你目前是設定他有初始電壓的，但是實際電路如果不加額外的電路怎么會有初始電壓？）？是不是還需要別的電路？
答復：沒錯，非門就是反向，但是對于非門的輸出來說，我們看到的就是1和0，就相當于是開關；初始狀態由門電路決定，初始為0和1都是可以的。沒有其他的額外電路。
網友C：這么簡單的電路也能產生方波？
答復：沒錯，一個門電路加一個RC就可以了。
網友D：你這源怎么接？？

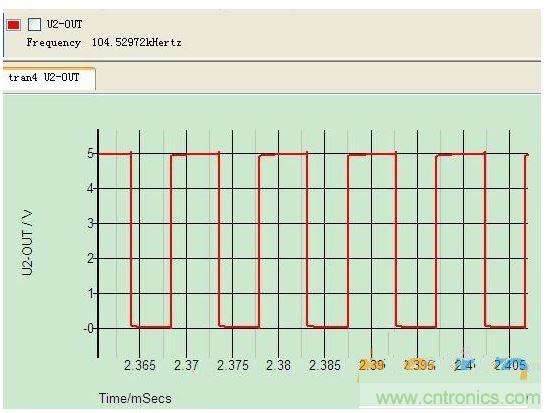

答復：這是仿真文件，門電路沒有接電壓，但是我設置了電容的初始電壓為5V，所以仿真是能夠正常進行震蕩的；實際工作中的電路門電路是有接VCC的。
...
大家看后有什么疑問可以共同提出共同探討！希望大家不吝賜教！
