技術問題求助,如何合并雙組輸出變壓器?

發(fā)布時間:2014-03-24 來源:電子元件技術論壇 責任編輯:sherryyu

【導讀】本人新手一枚,目前遇見了一個變壓器的相關難題:有一只變壓器,有兩組正負13.5V輸出,左邊三條右邊三條,共6條輸出,用二極管整流,怎么接才能合并為一組輸出,獲得—13.5V—0V—+13.5V(實際電壓值不做計較)的電壓,而且讓輸出電流最大?求哪位高手知道更好的答案。

如下圖所示,有一只變壓器,有兩組正負13.5V輸出,左邊三條右邊三條,共6條輸出,用二極管整流,怎么接才能合并為一組輸出,獲得—13.5V—0V—+13.5V(實際電壓值不做計較)的電壓,而且讓輸出電流最大,最好用圖片說明。

問題如圖:

如何合并雙組輸出變壓器?

目前有一個合并雙組輸出變壓器的參考設計圖,可是感覺不怎么好,大家有更好的嗎?來這里討論哈!http://bbs.cntronics.com/thread-232717-1-1.html

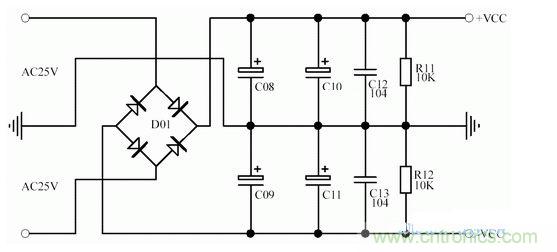

合并雙組輸出變壓器方案設計一:

合并雙組輸出變壓器方案設計
