產品 |
樣片 |
通道數 |
功耗(每通道) |
千片訂量報價 |
封裝 |
現在 |
16 |
58 mW |
113.86美元/片 |
10 mm x 10 mm |
|
現在 |
8 |
110 mW |
197.20美元/片 |
10 mm x 10 mm |
|
現在 |
16 |
58 mW |
395美元/片 |
10 mm x 10 mm |
|
現在 |
8 |
110 mW |
395美元/片 |
10 mm x 10 mm |
ADI兩款14位數模轉換器,以最小封裝尺寸提供最低功耗
發布時間:2014-01-20 來源:ADI 責任編輯:xueqi
【導讀】ADI最近發布了兩款14位模數轉換器AD9249和AD9681,能以同類產品中的最小封裝尺寸提供最低功耗。8/16通道模數轉換器突破工業、醫療和通信設計中的空間限制。
ADI最近發布了兩款14位模數轉換器AD9249和AD9681,能以同類產品中的最小封裝尺寸提供最低功耗。在工業超聲和儀器儀表、醫療成像、軍事防范和通信接收機應用中,16通道、65 MSPS AD9249和8通道、125 MSPS AD9681 模數轉換器 能夠滿足設計人員對于高性能、低功耗 多通道數據采集 應用的要求,而小封裝尺寸對于這類應用的整體設計而言非常重要。

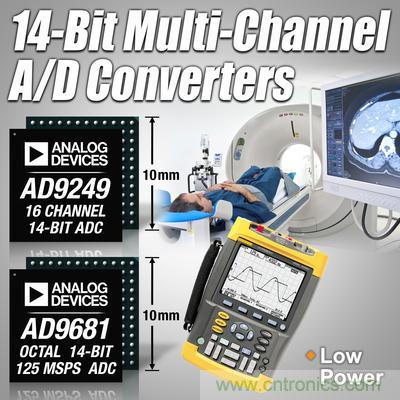

圖1:ADI公司發布兩款14位數模轉換器
AD9249以單封裝集成16路模數轉換器通道,65 MSPS時每通道功耗為58 mW,減少高通道數設計中的散熱問題。125 MSPS時,8通道AD9681的每通道功耗為110 mW。兩款轉換器均采用緊湊的10 mm x 10 mm封裝,具有片上采樣保持電路,能獲得高于90 dBc的無雜散動態范圍以及74 dBFS或更佳的信噪比。
●申請樣片、下載數據手冊和其他技術文檔:
●訂購AD9681評估板:http://www.analog.com/zh/pr0120/eval-ad9681
●訂購AD9249評估板:http://www.analog.com/zh/pr0120/eval-ad9249
●通過在線技術支持社區EngineerZone™聯系工程師和ADI產品專家:
●更多有關產品信息,請致電亞洲技術支持中心:400 6100 006, 或發送郵件至 china.support@analog.com,也可點擊ADI官方微博 http://weibo.com/analogdevices ,或通過手機登錄 m.analog.com 或 http://www.analog.com 了解最新產品等信息。
●更多ADI產品及應用視頻,請?jiān)L問:http://videos.analog.com/category/chinese/
除低功耗和小尺寸外,AD9249和AD9681模數轉換器還能輕松兼容工作頻率分別高達500 MHz和455 MHz的數據時鐘輸出(DCO+/-1、DCO+/-2),同時支持雙數據速率工作。這些器件要求采用1.8 V單電源供電以及LVPECL/CMOS/LVDS兼容型采樣速率時鐘信號,以便充分發揮其工作性能。無需外部基準電壓源或驅動器件即可滿足許多應用需求。
報價與供貨
