【導讀】手機充電的時候總是有個毛病，那就是有時候我們忙著做其他事情或者睡覺的情況下，沒有辦法斷掉電源，長此以往，對手機的電池難免會有損傷。而電池?fù)p傷后的不給力又是智能設備十分頭疼的事情。今天就教你解決這個問題，讓我們的DIY大神告訴你該怎么做！

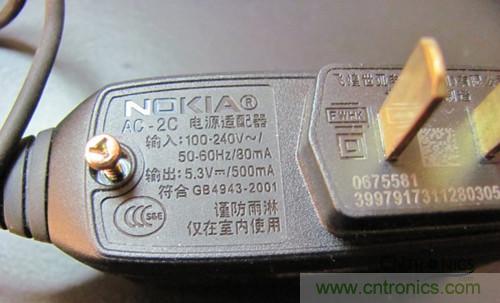

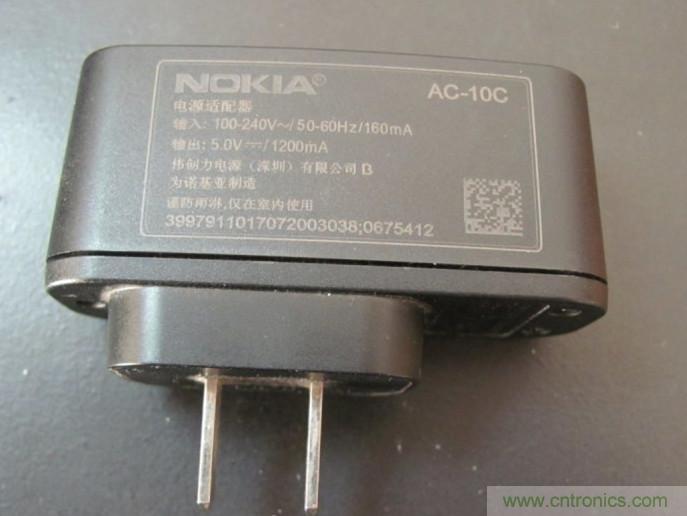

兩個不用的手機充電器，因?yàn)樽鲞@款DIY的初衷是將Timer Changer工作的電源供應和為手機充電的電源供應分離開，避免Timer Changer的工作給手機充電造成干擾和影響，這里選擇5.3V500mA充電頭一個，作為Timer Changer工作的電源，另選擇一個5V1200mA的充電頭，作為輸出給手機充電。

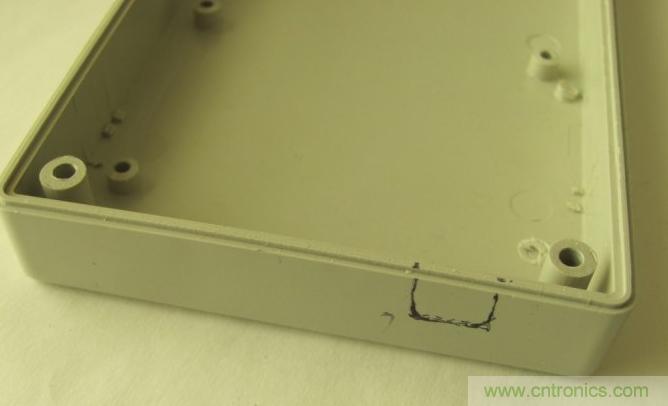

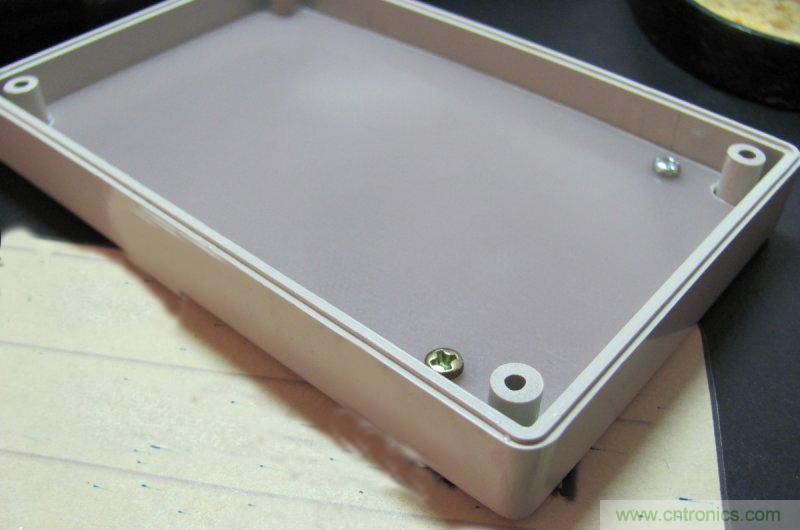

對于純手工的DIY，涉及到外殼的DIY作品，需要首先處理外殼，我們要根據外殼的不同情況，來決定內部的設計，這個外殼是很早以前買來的，裁出合適大小的覆銅板，打出固定螺絲的位置，當然，還必須要找到合適的螺絲來固定。

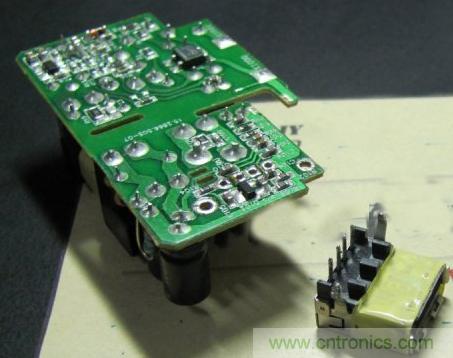

將選好的兩個充電頭拆掉，拆出電路板待用，下圖為1200mA的充電頭電路板，將USB接口焊下待用。
先按照外殼和板子的形狀等因素，直觀地設計內部的布局，保證所有的功能模塊和零件都可以順利且合理的裝進外殼。

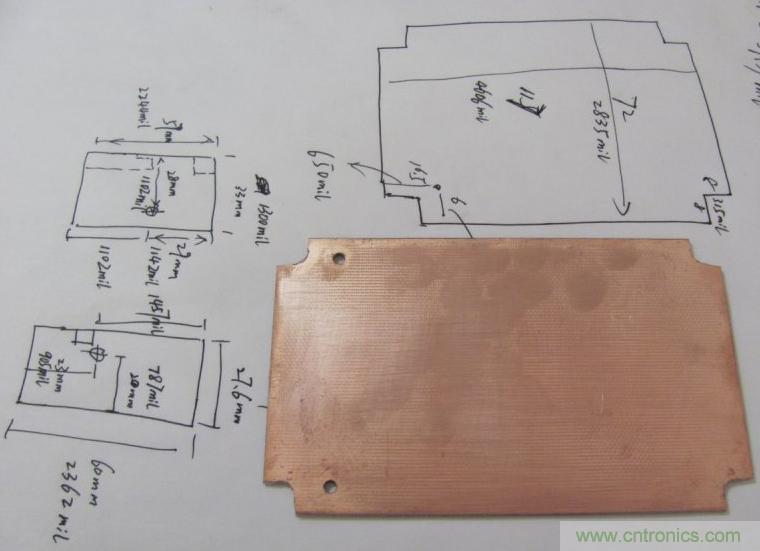

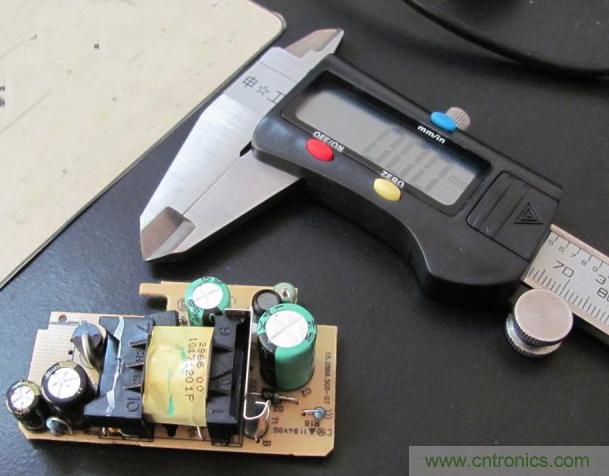

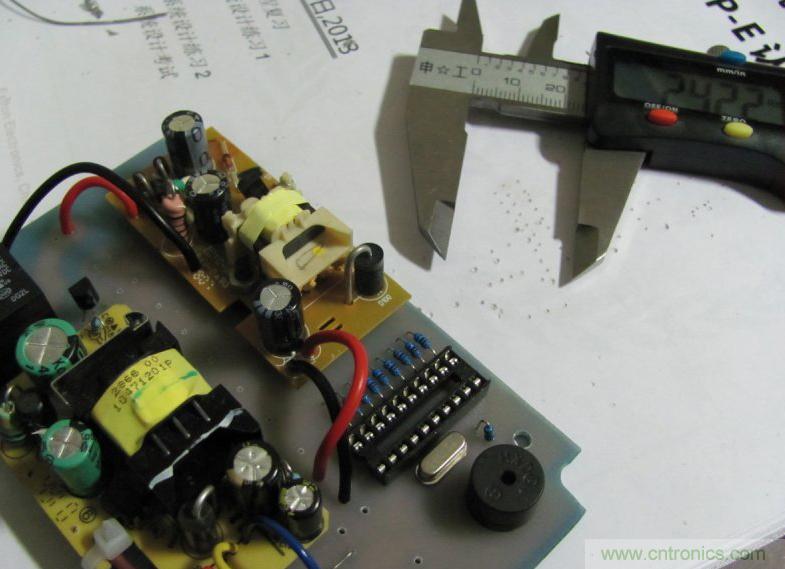

比較精確的測量各部件的尺寸及固定位置，為下一步繪制PCB做好準備。
繪制PCB的過程暫略，畫好PCB后，準備做PCB。反復構思各部件的位置是否合理，反復思考各部件的安裝和結合方式對最終效果的影響，確認無誤后，開始制作Timer Changer的PCB板。

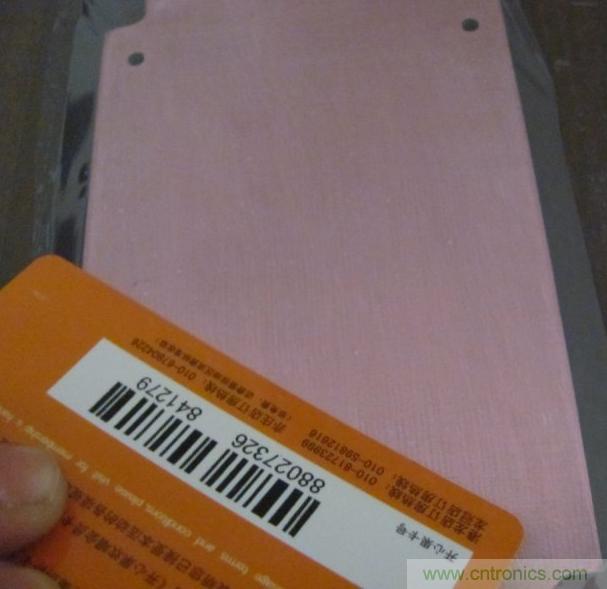

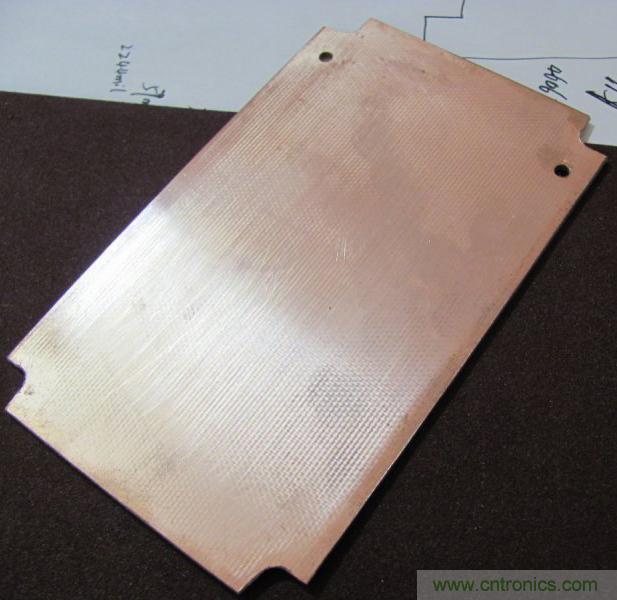

砂紙打磨。
貼感光膜。
曝光。
顯影。

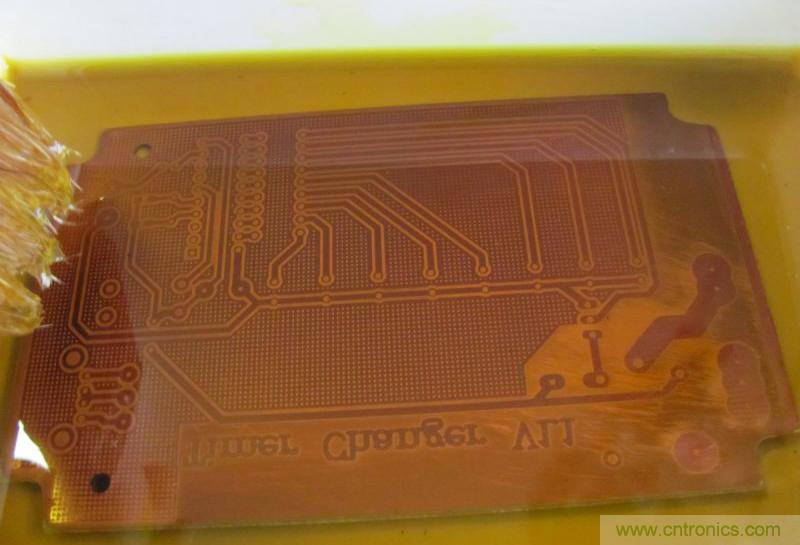

三氯化鐵蝕刻。

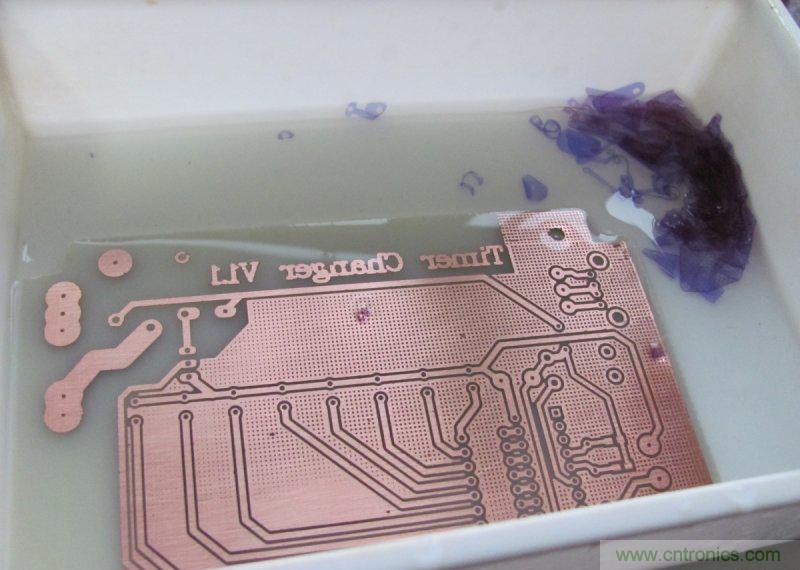

脫膜。

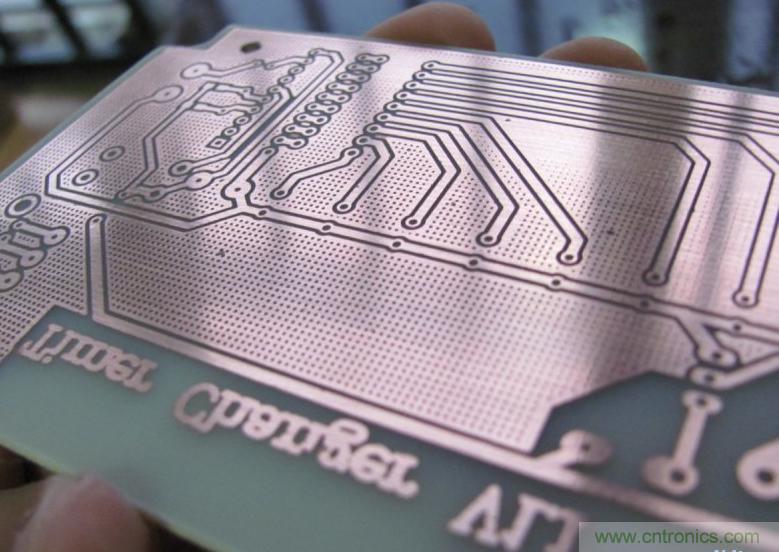

PCB完成效果。

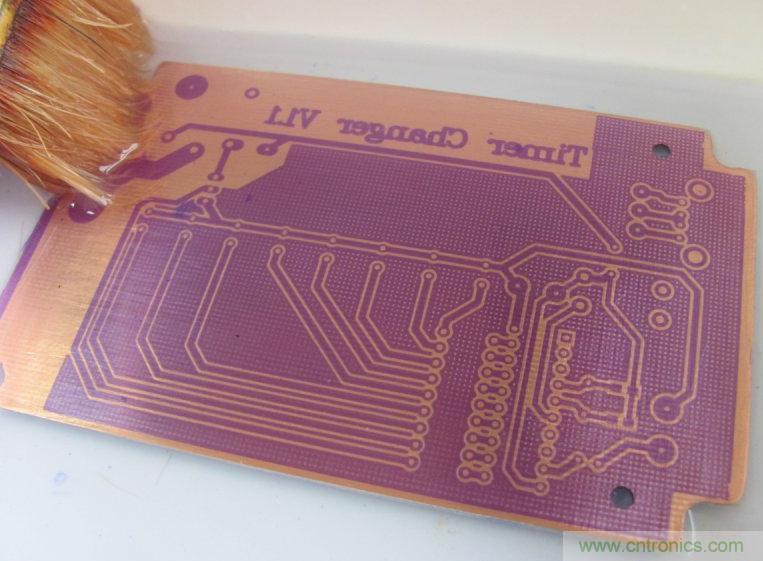

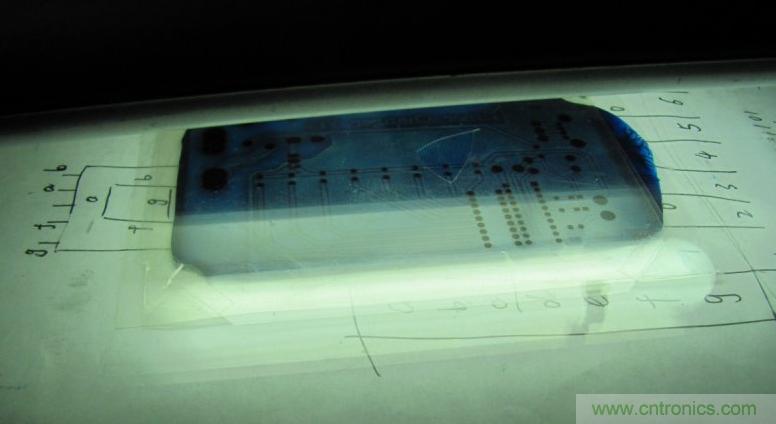

蓋藍油、曝光。

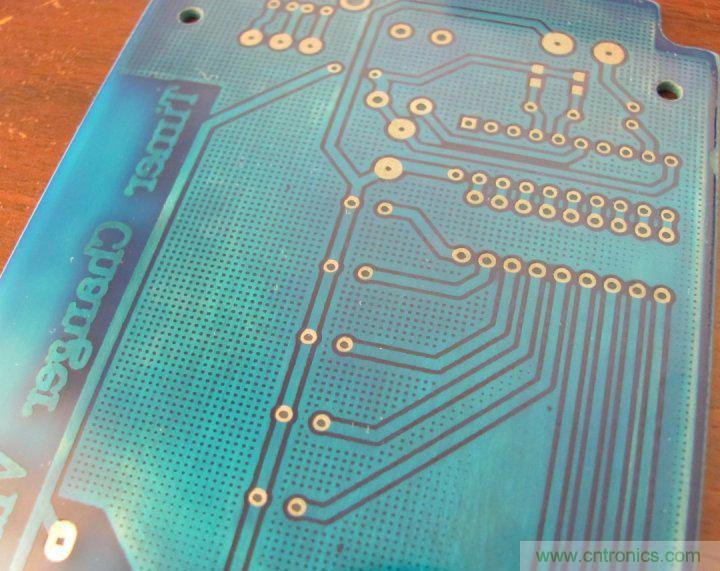

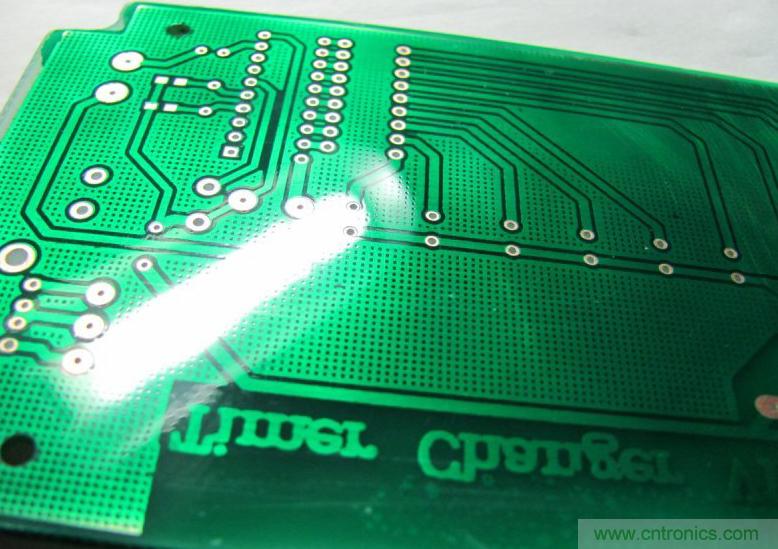

蓋藍油完成，這里有兩張照片，蓋綠油的效果看上去還不錯，但是有一塊曝光不充分，返工又蓋了一次藍油。

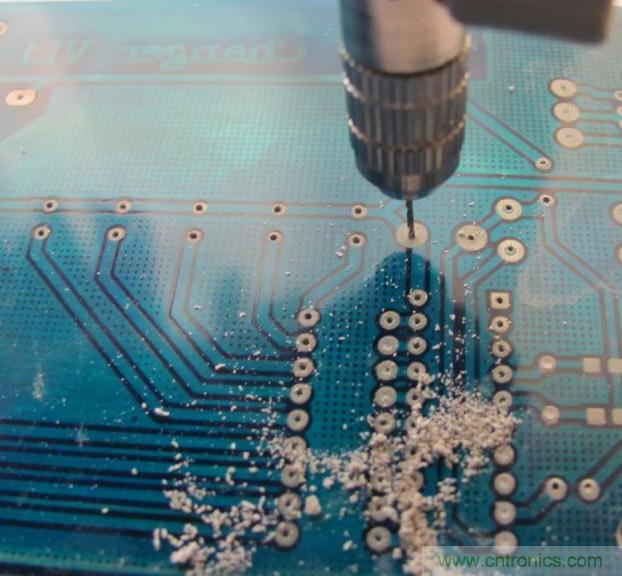

打孔，到這步為止，PCB板算是做完。

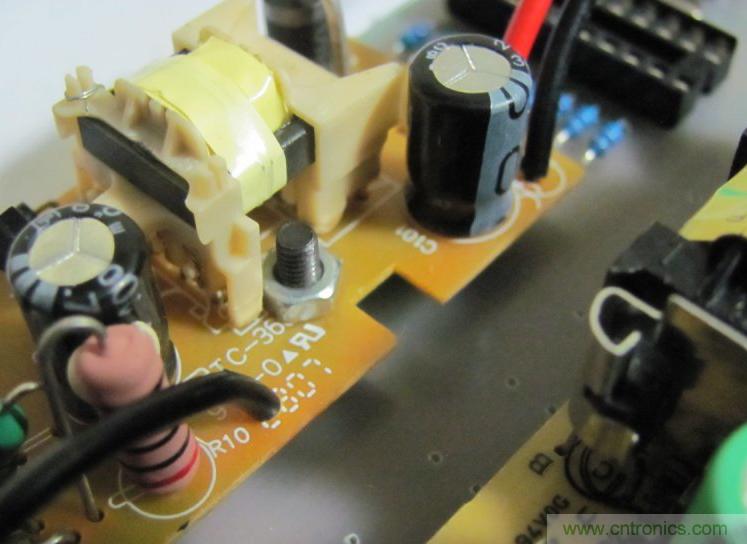

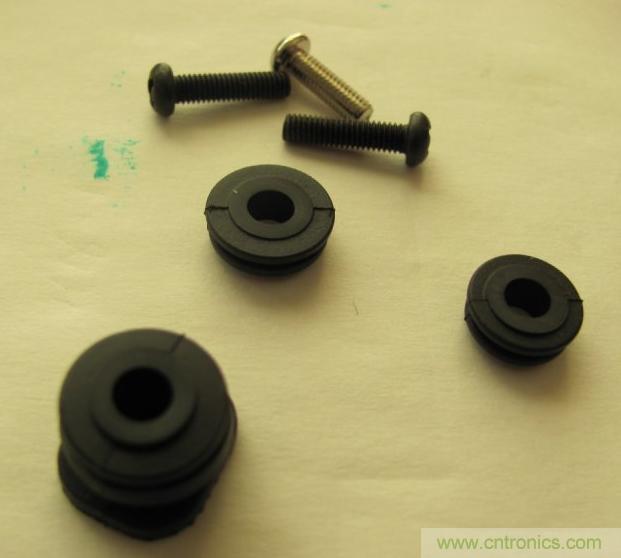

準備兩套膠墊和螺絲，用來將兩個充電頭電路板固定在Timer Changer主板上（固定方式如下圖所示），用相同的辦法將另外一個充電頭用螺絲墊上膠墊牢固地固定在主板的合適位置上。
整體的設計和DIY過程并存，邊測量邊做，不要急于求成，按照設計的電路將電阻、繼電器等原件焊到板子上。

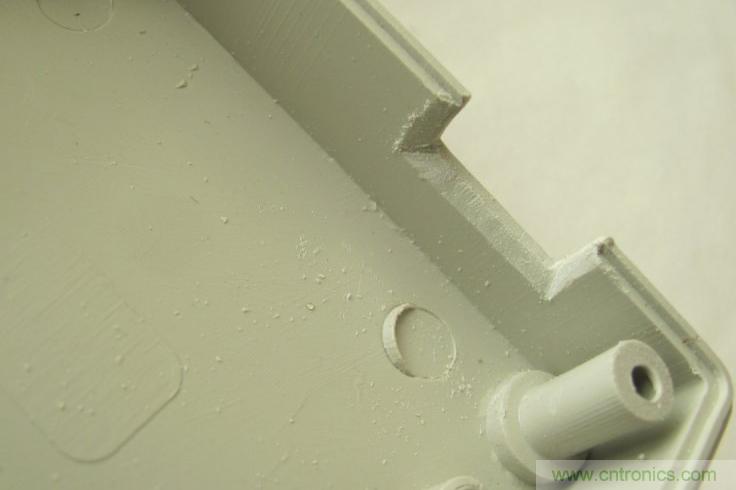

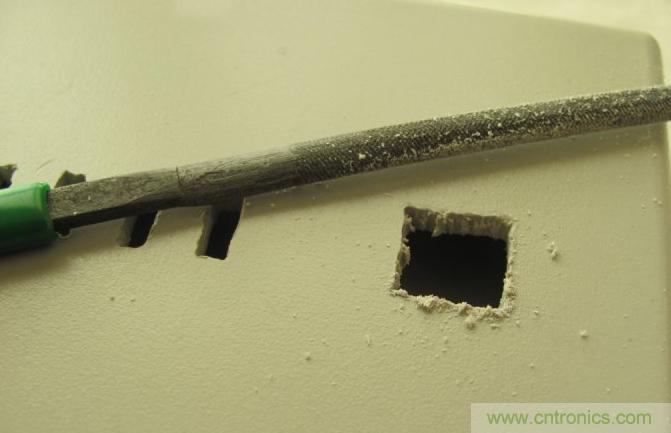

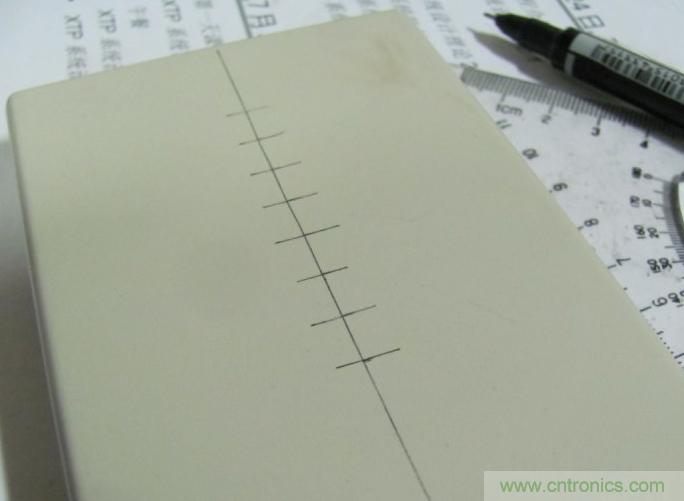

下面可以處理一下外殼，按照設計的USB接口位置、8個LED燈和設置按鈕的位置在外殼上開出合適大小的孔。

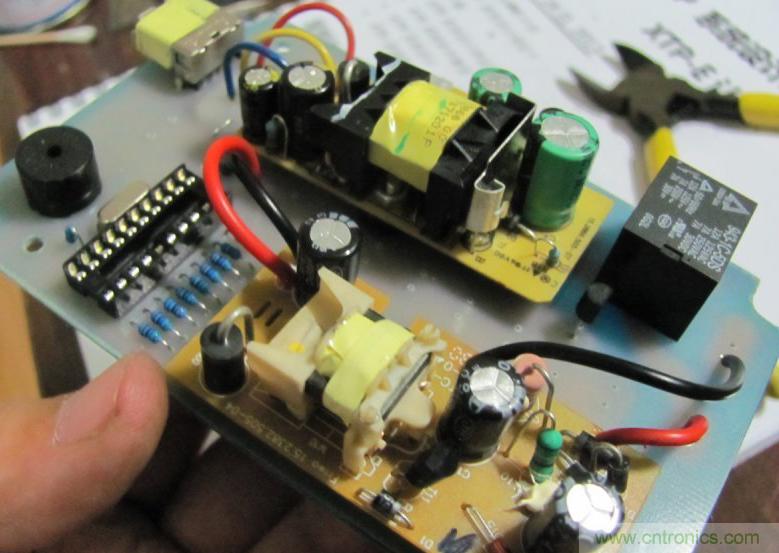

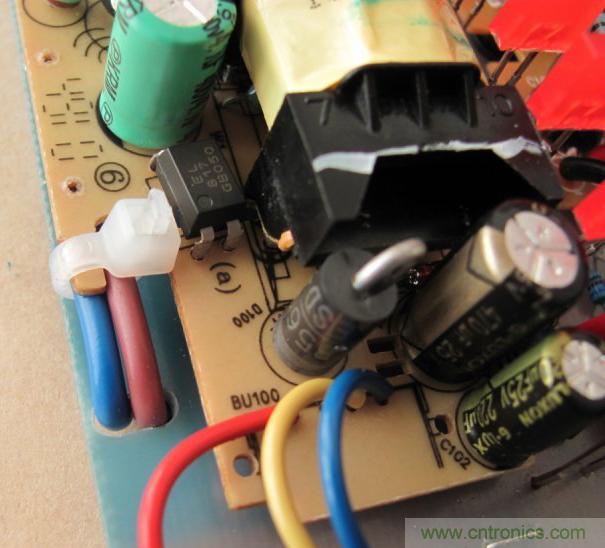

安裝好兩個充電頭電路板后，要進行必要的固定，這里用扎帶進行必要的線纜固定。

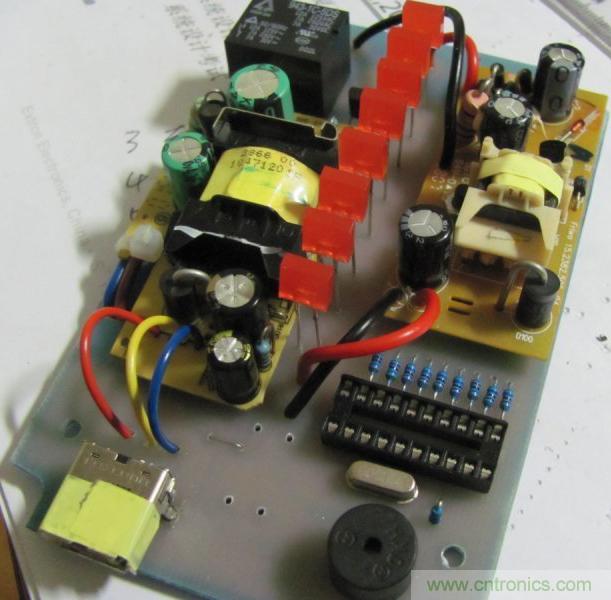

焊上8個LED時間指示燈，并將必要的跳線焊好。

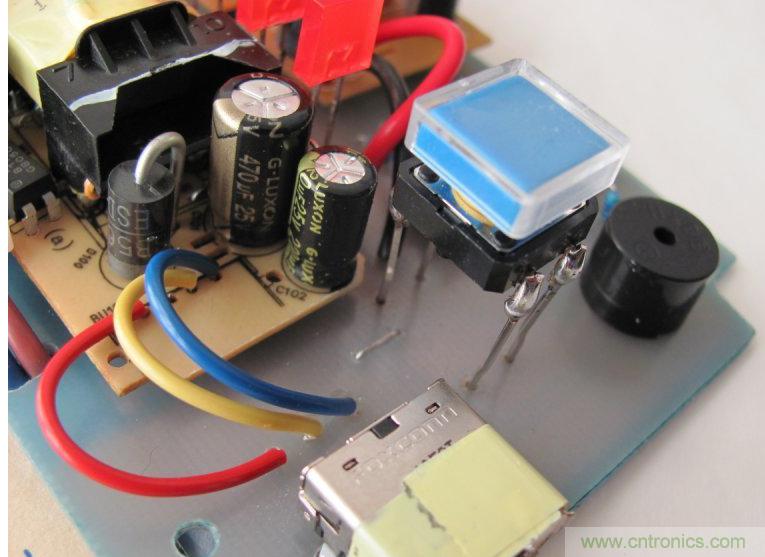

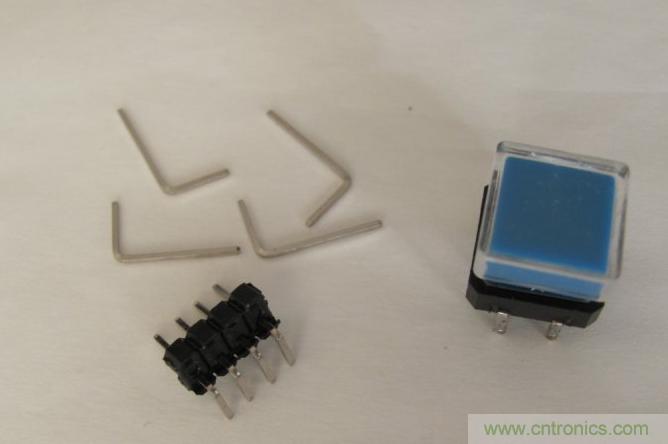

為了使微動開關平面在外殼面板上，這里給微動開關配了個“高蹺”，用錫焊牢。
來幾張踩了高蹺的微動開關特寫。

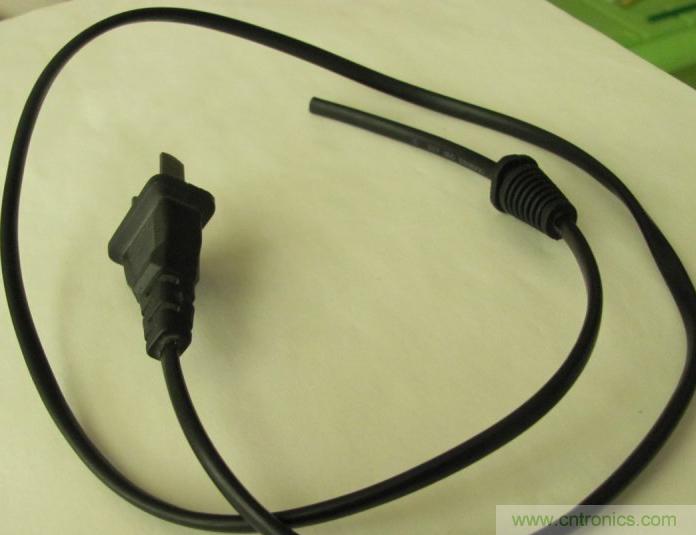

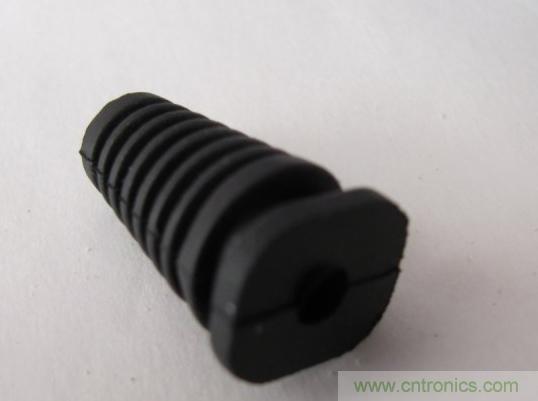

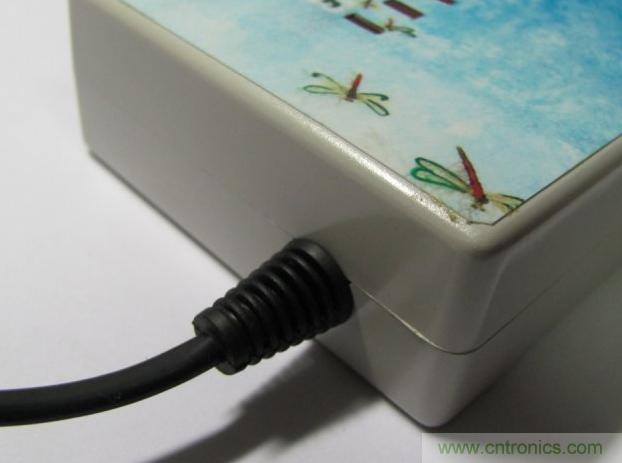

下面處理市電接入部分，取廢舊臺燈的電源線和橡膠套，DIY一條帶固定的電源線。
在外殼上開出電源箱的固定孔。

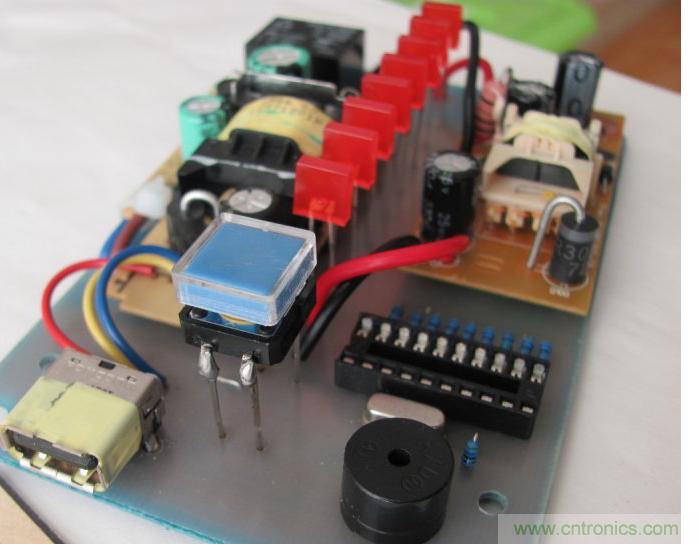

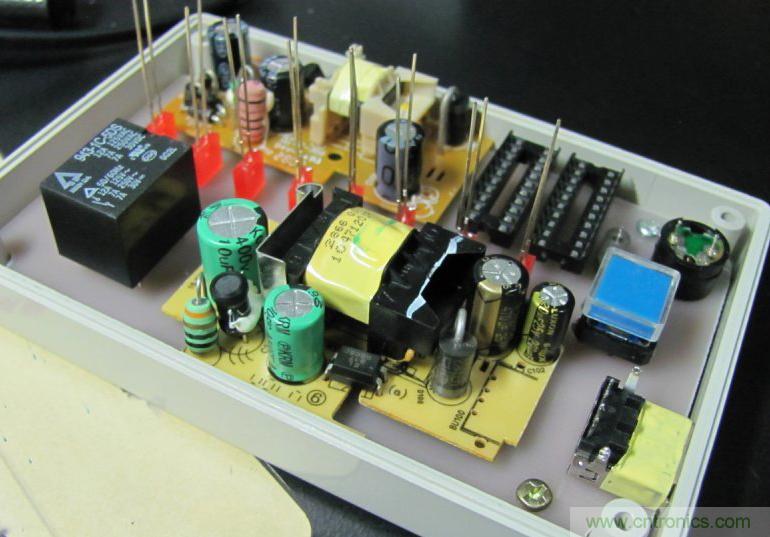

半成品的效果。
USB接口特寫。
DIY到這里，主要的步驟就完成了，下面就可以將焊好的板子裝到外殼里了。

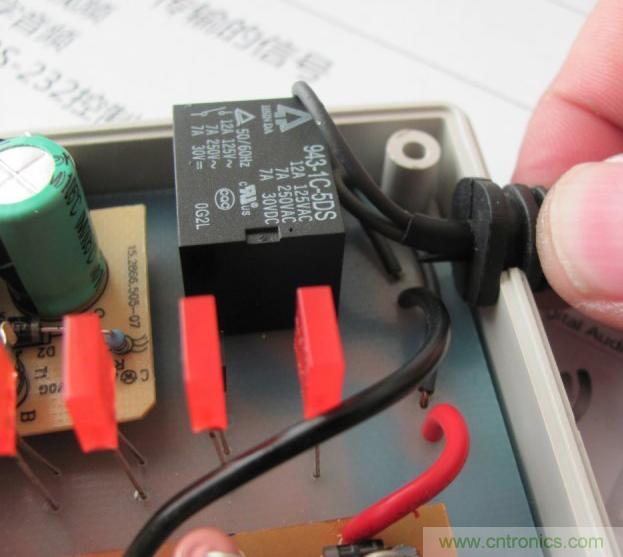

卡住電源線。

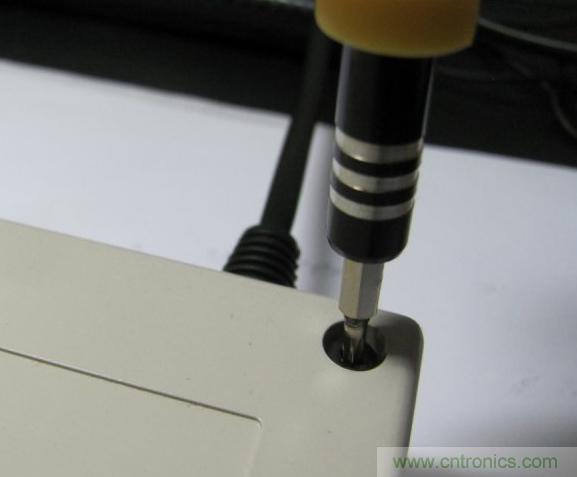

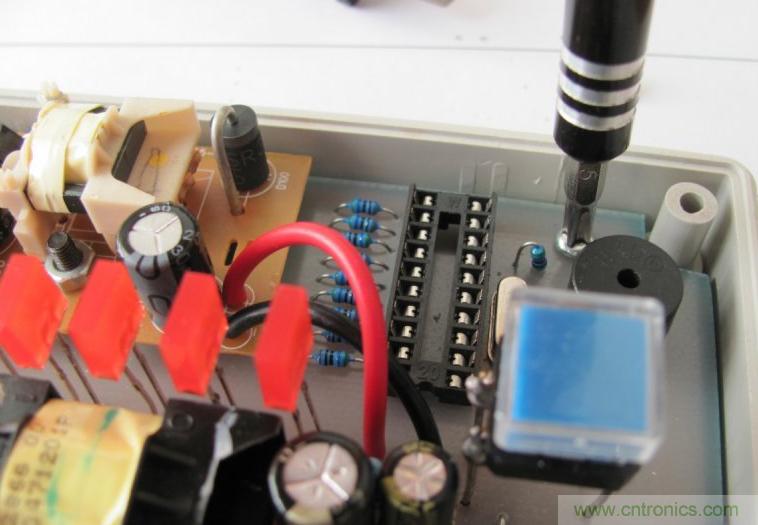

安裝外殼。
為了讓這款Timer Changer更加美觀，下面要設計一下面板的效果了，打印出面板。
表面可以用菲林紙粘貼，防止水漬等對面板的污染，然后用萬能膠粘到Timer Changer面板上。
同樣，設計好定時按鍵的樣式。

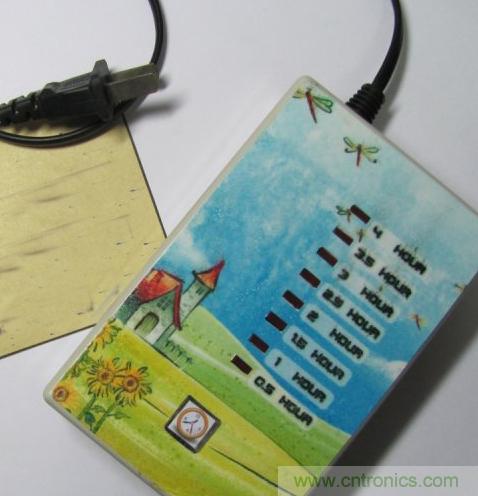

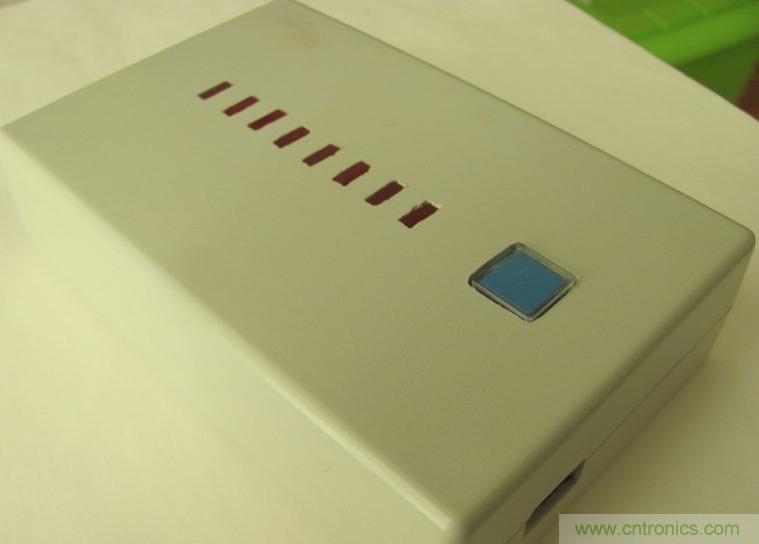

下面在上幾張Timer Changer整體效果的特寫。

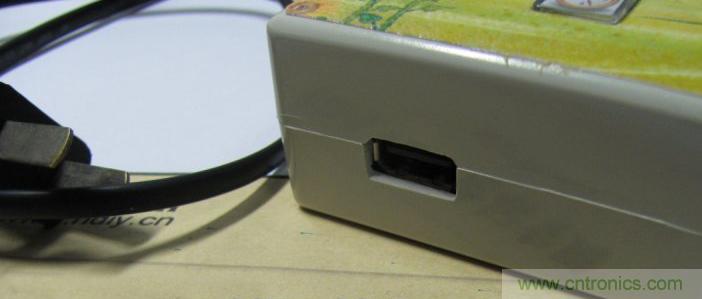

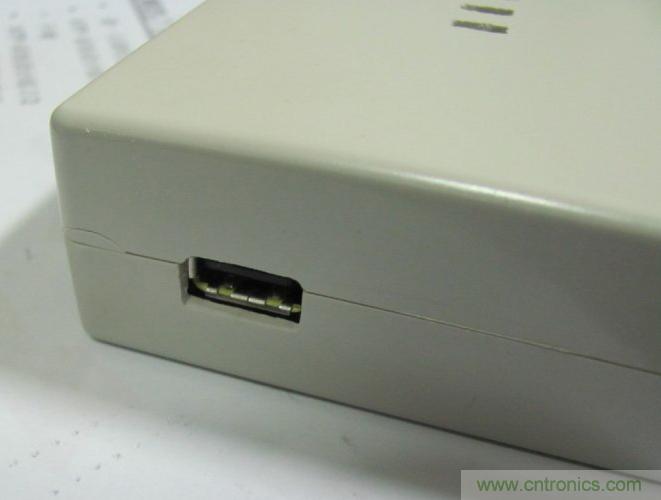

完成后的USB特寫。

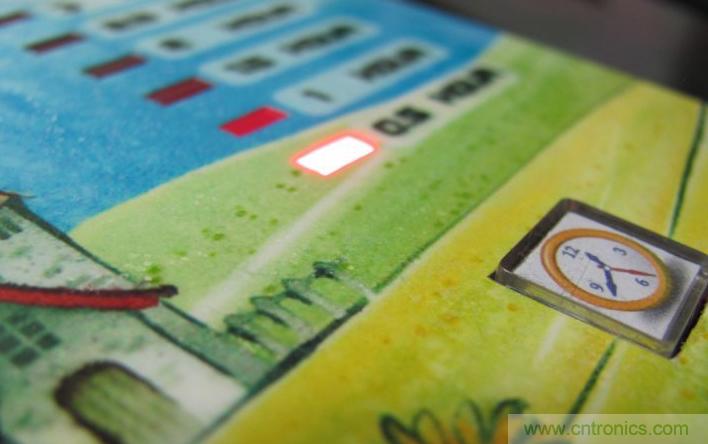

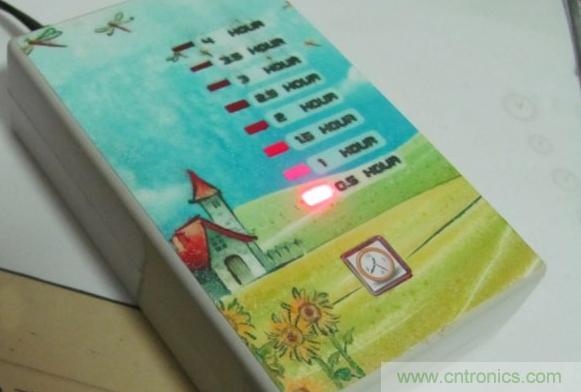

工作時的效果。

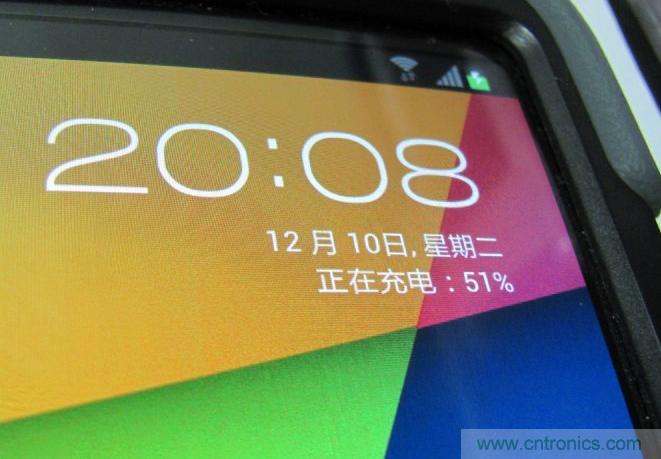

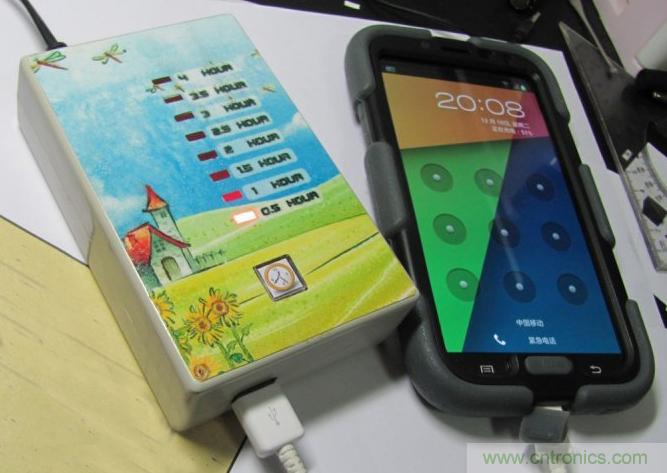

充電時的效果。
好了，這款Timer Changer的DIY就完成了，根據實際的需求，設定不同的時間步長。第一個LED燈指示30分鐘，第8個LED燈指示4小時，以后 就可以在睡前根據手機的剩余電量，通過點擊充電時間設置按鍵，選擇合適的時間來進行一定時間的充電了，當設定計時結束，Timer Changer將自動斷開充電，防止手機電池因長時間接入電路引起的過充情況~~
小編的話：怎么樣？DIY大神是不是牛氣沖天啊！小伙伴們是不是都被驚呆了呢？趕快自己動手做一個吧！
