“賽格威”平衡車看來神奇，但你有沒有發現它的原理其實很簡單呢？拜最新科技所賜，關鍵零件都可以在某寶上直接買到，而控制程序也可以查閱原理自行編寫。擁有自己的平衡車，其實非常簡單。

“賽格威”平衡車原理

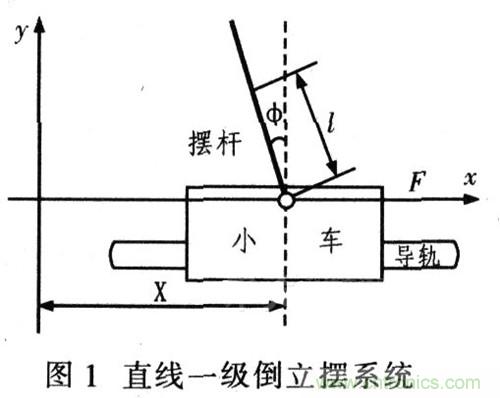

“賽格威”的平衡問題，實際上是一個多級倒立擺問題。當一個人用手托住一根竹竿的底部使它在空中豎直不倒下，這就是一個一級倒立擺系統的模型。如果第一根竹竿上面用鉸鏈連著其他竹竿，或者竹竿本身具有一定的彈性（可比擬“賽格威”上的有骨骼和關節的大活人），就成了多級倒立擺。
“賽格威”的動態平衡原理和倒立擺相同，將最上方的乘客作為擺臂，然后控制車輪維持系統重心使乘客直立。當駕駛?cè)烁淖冏约荷眢w的角度往前或往后傾時，“賽格威”就會根據傾斜的方向前進或后退，而速度則與駕駛?cè)松眢w傾斜的程度呈正比以保持平衡。這里的一個巧妙設計是將乘客傳感和控制二合一了——“賽格威”前進或后退維持平衡的同時，也達成了按乘客意圖前進或后退的目的。最終，熟練的駕駛?cè)丝梢院妥约盒凶咭粯?，僅憑直覺就能完成前后左右各方向的運動，同時解放雙手和大腦思維。
[page]
DIY自己的“賽格威”平衡車

和人類行走一樣，“賽格威”的控制也需要傳感器和致動器。它依靠MEMS技術制造的精密固態陀螺儀和加速度計感應車體的旋轉，速度和傾斜，高速微處理器計算傳感器數據，并驅動輪轂電機完成前進/后退/差速轉彎的動作。而在電路之外，為了讓它從實驗室中的倒立擺變成實用的代步車，還需要準備一些必需的結構零件和附件。

平衡車機械部分

此次設計的機械機構包括一個簡單的獨立懸掛。緩沖部分直接采用自行車的避震器（需要更換彈簧），機體做得不很緊湊，主要為了能夠拆卸折疊，便于收放和運輸。（要說明的是，結構已申請專利，請勿用于商業用途。） 整機材料很簡單，兩個獨立驅動的輪子+電機驅動板+車身角度傳感器+轉彎傳感器+電池+一個裝下這些東西的盒子。兩個輪子、電機、避震器都是來自淘寶的成品。鈑金和機加件為單獨加工。

這里貼一些制作圖片，詳細的零件工程圖列在最后。
[page]

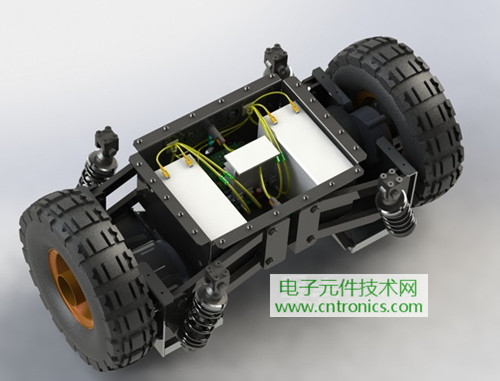

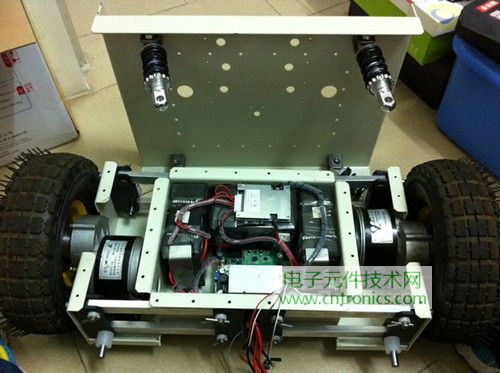

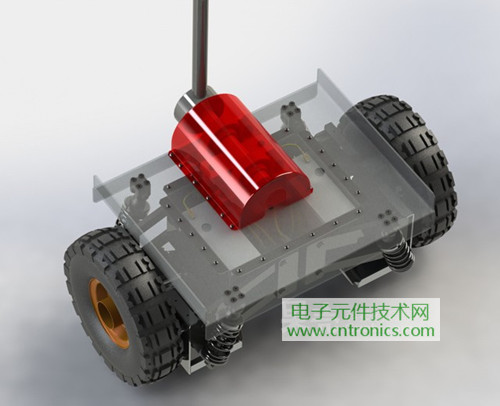

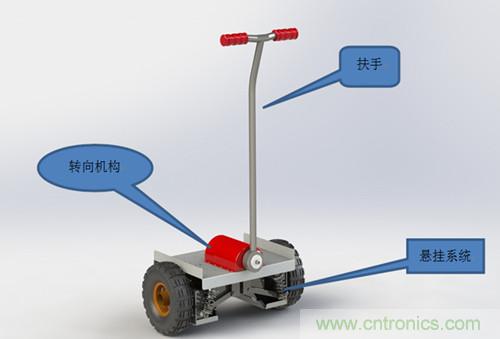

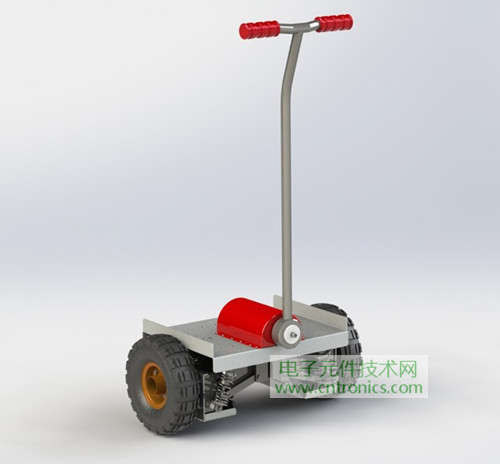

平衡車整機外形。

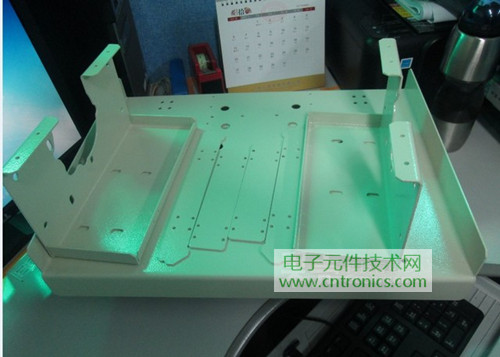

結構細節。 [page]

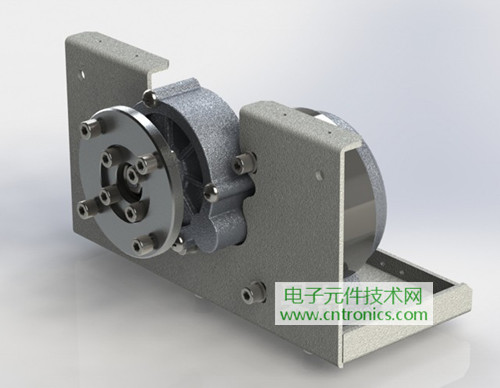

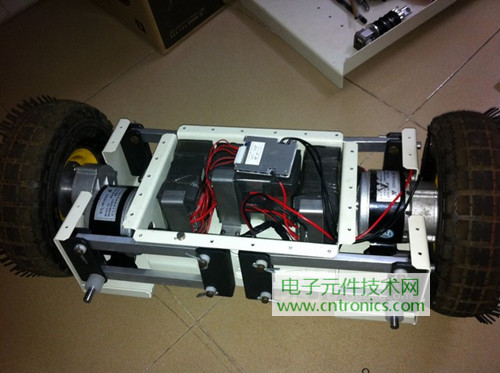

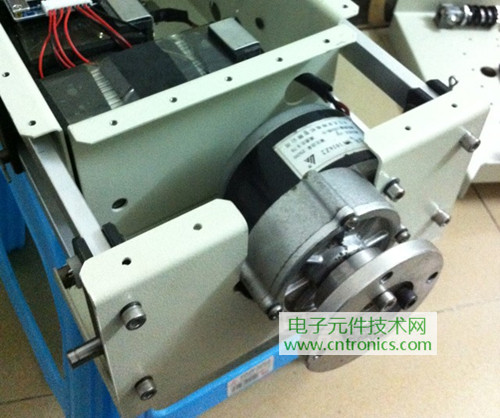

電機安裝部分。

電機為優耐特電機，250W，24v/質量不好，不作推薦。

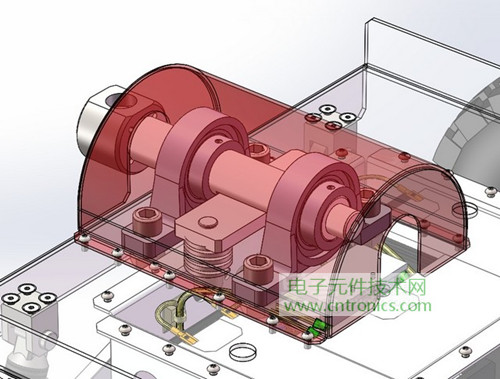

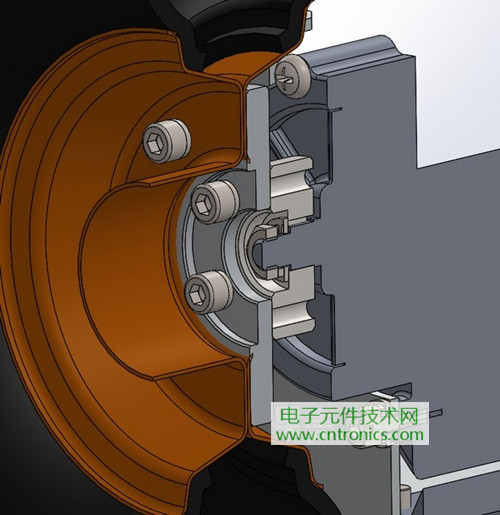

電機法蘭部分剖視。
轉向機部分。
[page]

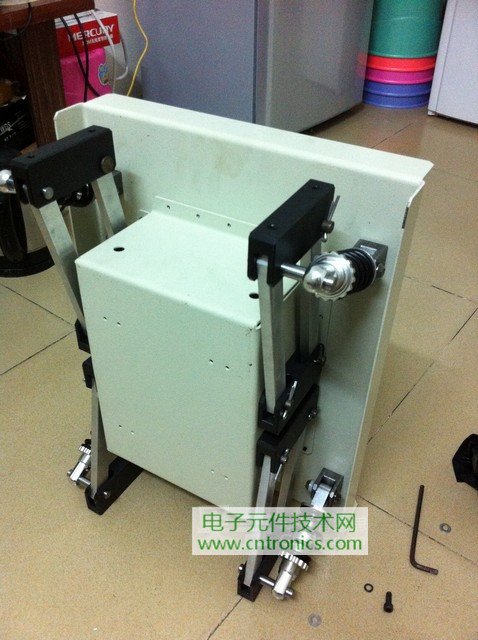

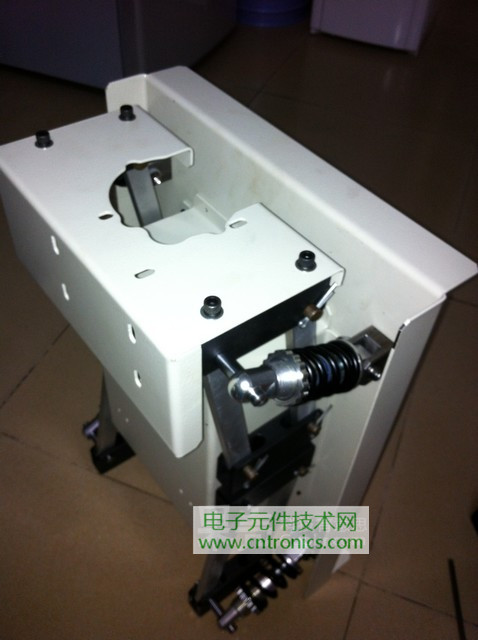

整機背面。
裝配過程。
[page]

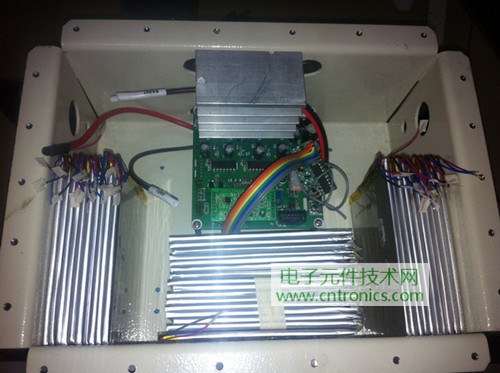

鋰電池倉。
原設計為鉛酸電池，后一朋友為我無償提供了鋰電池，在此再次表示感謝。

車銑加工。 [page]

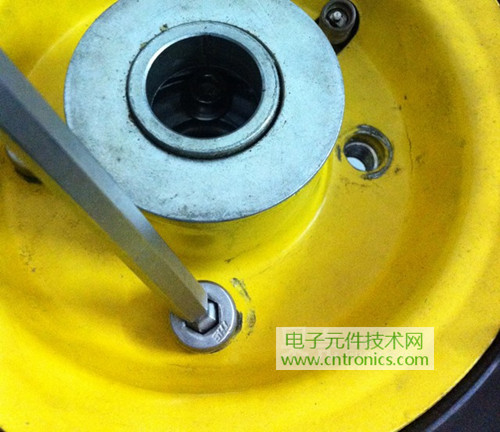

電機法蘭安裝。
整體安裝。
[page]
平衡車電路部分

主控采用AVR的ATMEGA_32，電機驅動為H橋驅動方式，元件選用的IR2184和IRF1405。傳感器選用IDG300和ADXL335，電流傳感器為ACS755。另外還有一些外圍的小功能，可有可無，不詳述了。

控制驅動PCB圖。

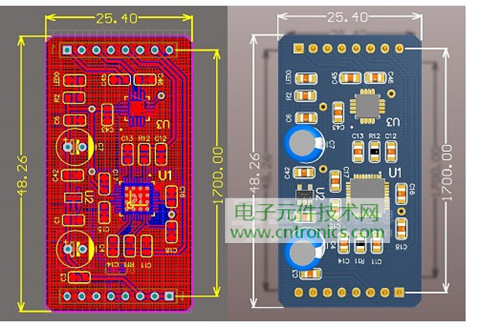

傳感器PCB圖。
[page]

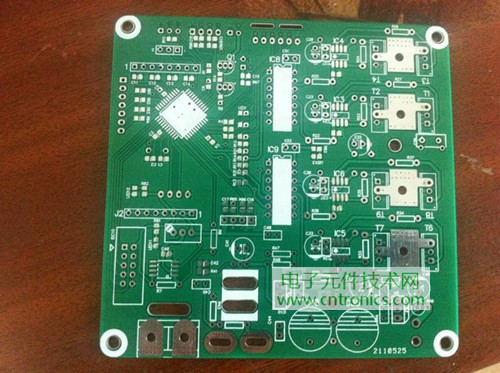

PCB空板。

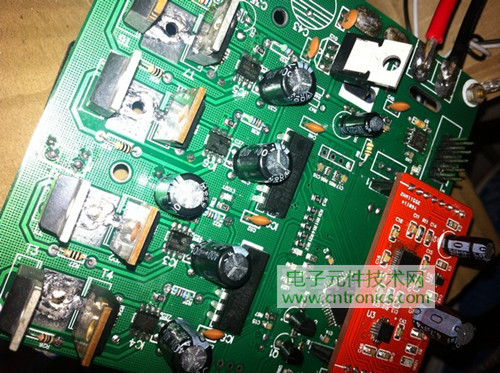

焊接需要注意的就是——別太馬虎就行。先焊低矮的元器件，再焊大個的！

焊接基本完成。

[page]
連接電機測試。

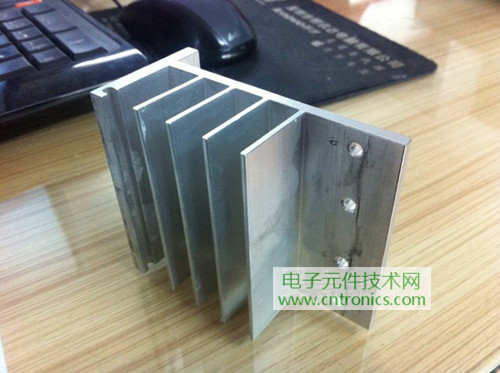

散熱器。

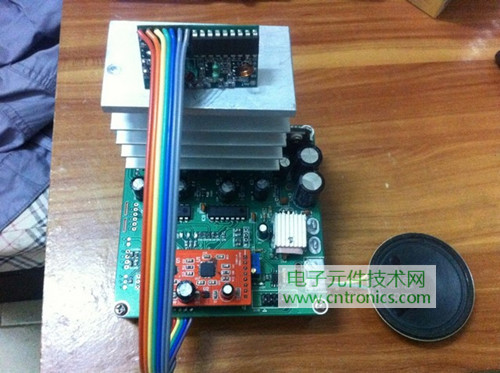

遙控和語音模塊。
[page]
控制程序部分

網友們的素質都很高，這里就提一些關鍵部分。一些個人認為有用的代碼附在最后。

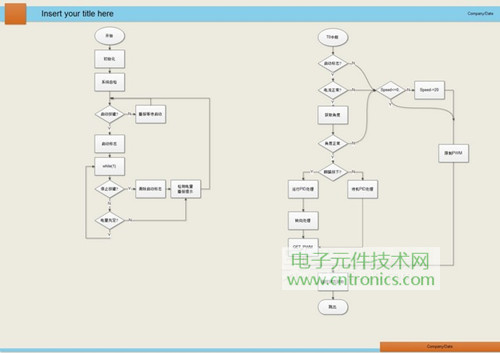

流程圖。
平衡車車身角度獲取

選用的傳感器為模擬量輸出，因此只需要用單片機的AD采集數據后計算出角度值即可，需要注意的是，采集后的數據直接使用效果會很糟糕。需要再次進行濾波計算，得到一個準確、及時、抗擾動的真實角度數據。調速過程中可以用串口將數據輸出，輔助調試。

計算車輪速度

這里就是簡單的PID控制車輪轉速，如果不記得就百度看看。調試參數會花點時間，剛開始參數別調過大，否則抖動起來有危險！另外需要設置角度過大停機的功能。
獲取轉向數據。

轉向數據為采集轉向電位器而來，采集后的數據進行濾波處理后再用。轉向中間設置一個無效的死區，也是防止誤動作。


遙控為最普通的4鍵遙控器，某寶成品。
[page]
語音

語音選用成品語音模塊，廠家提供完整說明文檔。

溫度

硬件原先選用18b20，很是遺憾這部分程序沒調通，可能原因1：系統必須有多處中斷，并且中斷服務程序比較多，因而打亂了18b20的時序，加上沒有示波器，因而沒調通?？赡茉?：智商問題。

嘗試調試了近2小時無果后改用模擬量溫度芯片LM35D，電壓直接由電阻分壓而來。

其余部分可自由發揮。

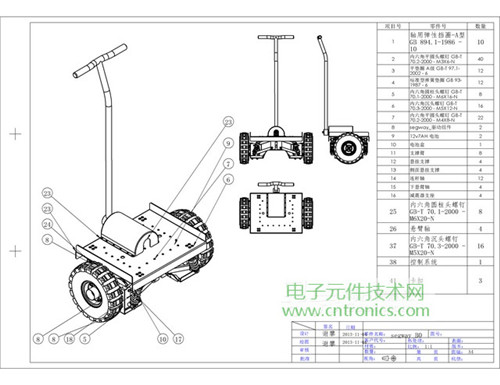

附：零件工程圖（清晰版工程圖打包下載：http://bbs.cntronics.com/thread-230712-1-1.html ）
最后附上幾組重要代碼，以供參考。點擊下載“賽格威”平衡車重要代碼。
