【導讀】符合電力線載波通信標準“HD-PLC”inside的基帶IC基本設計已完成。該基帶IC內置ARM內核，可減輕導入負擔，實現低功耗，直接將插頭插入插座即可實現的通信、PLC近在咫尺。
ROHM于2013年1月世界首家獲得電力線載波通信（PLC）標準“HD-PLC”inside※的授權許可，并開始開發符合該標準的基帶IC，現已基本設計完成。

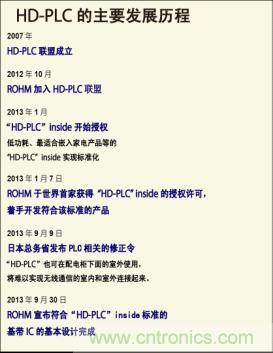

圖1
※截至2013年9月30日羅姆調查數據
“HD-PLC”inside是最適合利用已有電力線的、作為高速電力線載波通信方式之一而備受矚目的“HD-PLC”的嵌入的標準，該標準通過嵌入白色家電、HEMS、BEMS以及HAN相關設備等，可將電力線作為通信網絡使用。新標準產品搭載了間歇?jiǎng)幼鞴δ?，與以往的PLC產品相比，可進一步大幅降低功耗。
此次開發的基帶IC，不僅可進行“HD-PLC”inside的基帶處理，而且內置ARM7TDMI內核，還可在IC內部進行TCP/IP等協議處理。因此，無需對家電產品等已有系統進行大幅變更，可大大減輕客戶導入“HD-PLC”的開發負擔。
該產品計劃于2014年3月份開始出售推廣用樣品（樣品價格2,500日元），于2014年6月份開始暫以月產10萬個的規模投入量產。前期工序的生產基地為L(zhǎng)APIS Semiconductor Miyagi Co., Ltd.（日本宮城縣），后期工序的生產基地為ROHM Electronics Philippines, Inc.（菲律賓）。
可實際體驗的“HD-PLC”示范演示將于深圳會展中心舉行的“第十五屆中國國際高新技術成果交易會（ELEXCON2013）”ROHM展區展出（展位號：2號館2B62）。歡迎蒞臨！

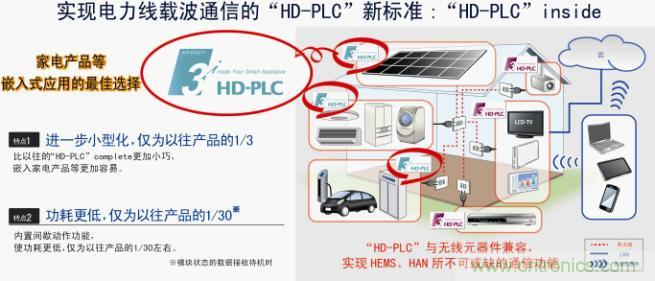

圖2
將符合“HD-PLC”inside標準的產品嵌入到空調、冰箱等白色家電、照明設備以及HEMS、BEMS、HAN相關設備，無需構建新網絡，有助于創造更豐富、更便捷的生活環境。
近年來，像HEMS、BEMS及HAN一樣，通過將家電等設備聯網而進行能源管理和遠程操作等，創造更加豐富多彩、更加舒適便捷的生活，這種趨勢勢不可擋。
ROHM集團從很早以前就開始面向無線LAN和Sub-GHz頻段等開發無線通信應用產品，然而還存在一些課題。一方面，有些客戶對于“無線”還存在安全和信號干擾方面的顧慮；另一方面，在使用了鋼筋混凝土和金屬框架的建筑環境下，通信質量會下降。
圖3
ROHM集團為彌補這些問題，構建與無線之間兼容的通信手段，一直注力有效利用有線電力線網絡的“HD-PLC”。
2012年加入“HD-PLC”聯盟的ROHM，為實現新標準“HD-PLC” inside，融合集團內豐富的技術，著手開發符合“HD-PLC”inside的基帶IC，現已基本設計完成。
[page]
＜基帶IC的特點＞
1.內置ARM內核，減輕導入負擔
此次開發的基帶IC，不僅可進行“HD-PLC”inside的基帶處理，而且內置ARM7TDMI，還可在IC內部進行協議處理（TCP/IP）。因此，無需對配套產品的已有系統進行大幅變更，可減輕客戶導入“HD-PLC”過程中的開發負擔。另外，還支持智能家居通信標準ECHONET Lite中間件產品和SSL（加密）。
2.實現低功耗
內置間歇?jiǎng)幼鞴δ?，模塊狀態的數據接收待機時，相比以往的PLC標準，可實現約1/30的低功耗通信。
＜參考資料＞
圖4
何謂PLC（Power Line Communication / 電力線載波通信）
何謂“HD-PLC”（High Definition Power Line Communication）
PLC作為一種將已有的電力線作為通信電路、可輕松構建有線網絡的技術備受矚目，但業內顧慮較多的是電力線上的抗頻率噪聲性能，加上之前沒有想到傳輸高頻電氣信號，所以一直無法進行大容量通信。
“HD-PLC”是松下（Panasonic）株式會社開發的PLC標準，最高傳輸速度理論值可達200Mbps以上，從而，一舉解決PLC一直以來的難題，使實現可傳輸大容量視頻等的家庭網絡成為可能。
該標準不僅日本國內得以普及，還被IEEE標準制定機構作為IEEE1901 “HD-PLC”納入認定，并與歐洲的CENELEC和中國的IGRS等眾多標準團體展開合作等等，在世界各國也日益普及。
ROHM于2012年10月加入“HD-PLC”聯盟，并領先于全世界開始著手開發符合“HD-PLC” inside標準的基帶IC。
今后，ROHM將充分發揮傳感器、接口及通信等眾多領域的技術能力，廣泛提供HEMS、BEMS、HAN時代所不可欠缺的解決方案。
＜術語解說＞
圖5
?“HD-PLC” complete
HD-PLC聯盟最初提倡的標準。與“HD-PLC”inside相比，通信速度較快。 “HD-PLC”inside主要用于家電等嵌入應用，而“HD-PLC” complete則主要以 路由器等PLC通信的主流設備和大容量數據處理設備為應用對象。
?HEMS（Home Energy Management System）/ BEMS（Building Energy Management System）/ HAN（Home Area Network）
HEMS是利用家庭內部網絡（HAN）進行能源管理的系統。BEMS則以建筑物為管理對象，測量各個設備的功耗（發電機則為供電量）等并進行控制，以節約并更有效利用能源。HAN以感測并控制家庭內部的能源為目的，這 一點與HEMS相似，但HAN不是系統，而是指網絡本身。
?間歇?jiǎng)幼?/strong>
是指省略待機時等的不必要的動作。在IC中是指使特定的電路動作停止以降低功耗。
