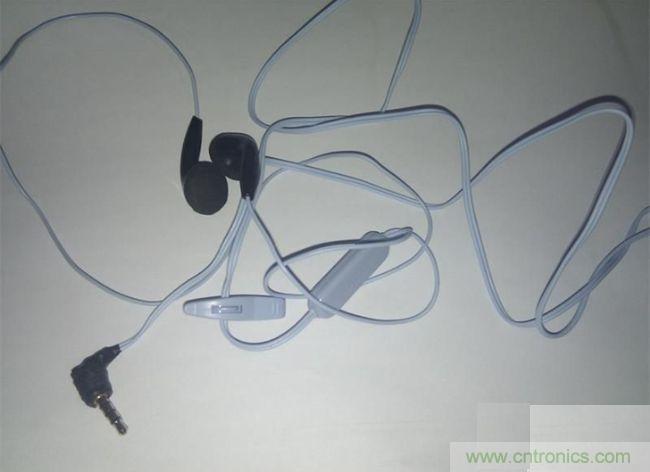

同學給了幾個耳機單元和一個logo為BENQ&SIEMENS的無單元的線控,正好自己的手機耳機出問題了,音質也是一般,就打算組裝上用。
但是用線測了一下,三個單元都開路了。借著放大鏡重新把線挑出來焊了一下,但是只搶救回來兩個。
組裝好,拿來一下,聲音非常小,怎么回事呢?測電阻才發現,兩個耳機的電阻都在2k歐左右,測了手邊其他耳機都是30多歐。怎么回事,于是打開線控一看,原因是這樣的,不僅僅是電阻的事情,線序也不一樣。

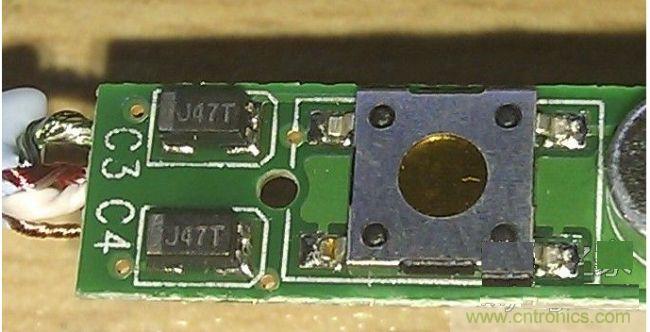

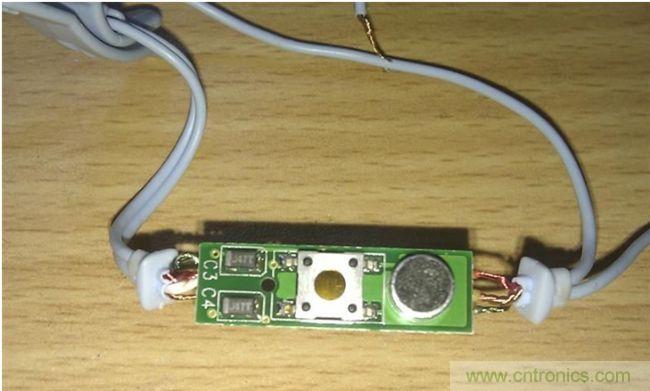

正面,好像是極性電容,一個按鍵,一個麥克:

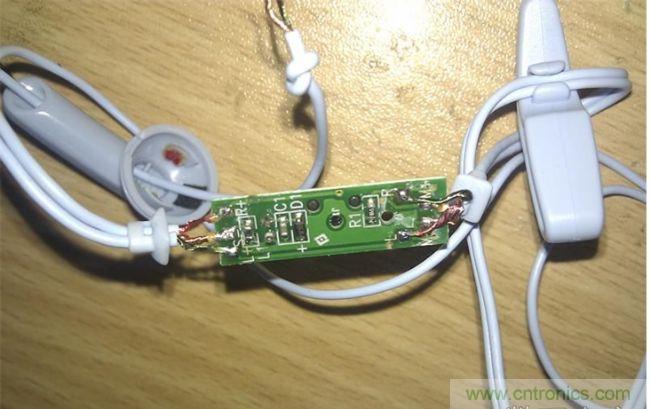

背面:電阻,電容,電感。接線圖也有標注。很復雜的線控。
[page]

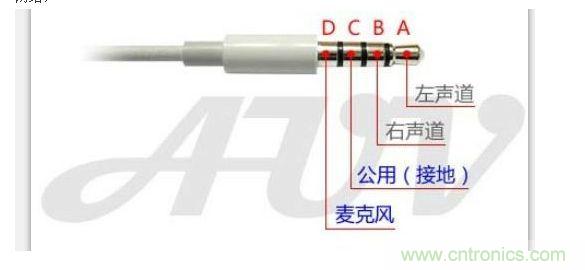

從標注看出插頭從外至內依次是,左、右、麥克+、GND。,但是自己手機的耳機是:左、右、GND、麥克+。

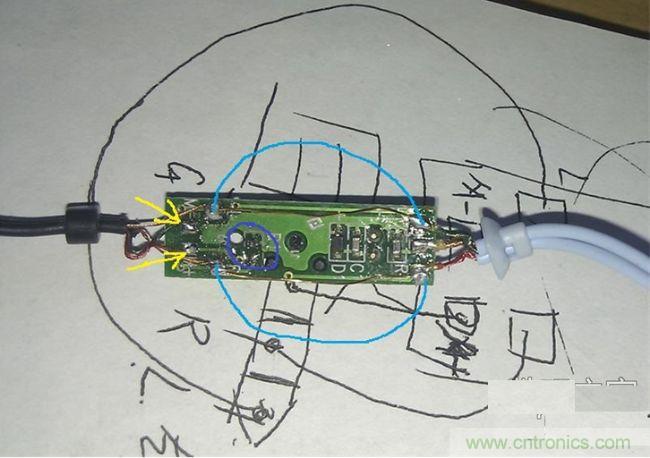

于是改之,只需把兩個箭頭交換就可以了。另外,用萬用表確認了一下,才發現LR是短路的,是插頭短路,這個也需要自己重新接一個。接好后發現聲音還是比較小,因為左右信號是經過下面這個元件才到的單元。
雖然改過來了,但是電阻依然很大。參考其他耳機,直接飛線短路了。
[page]
接好后,音質比原來那個有所提高,但是聲音還是沒有手邊魅族mp3耳機PT850大,這個mp3耳機的線也是改了多次,老驥伏櫪,音質還是很給力,先后服役了X3,VX989+,M3,現在又要給手機用了。

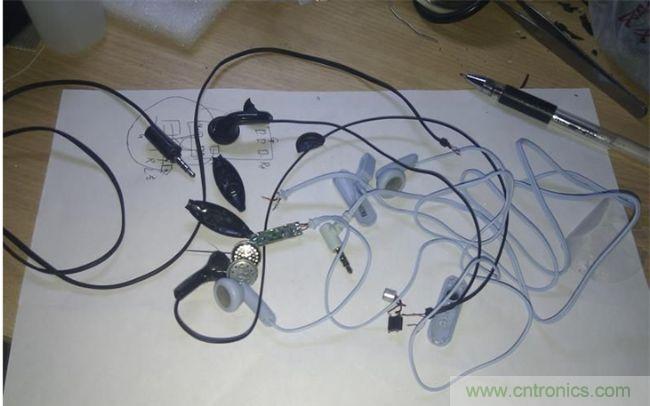

最后的結果。雖然有點不倫不類——————兩頭黑,中間藍,但就這么湊合著用吧,只要音質好就行。
