果粉必備!iPhone5s屏幕拆裝教程詳解【圖文】

發布時間:2013-10-16 責任編輯:eliane

【導讀】雖然iPhone5s才剛上市不久,需要進行維修的可能性不大,不過果粉們可以先收藏著,將來無論是屏幕玻璃碎了,還是屏幕LCD面板壞了,唯一的解決辦法就是更換整個屏幕,有了這個屏幕組件拆裝教程,喜歡DIY的iPhone用戶就可以自己更換屏幕了。

如果你以前也自己動手更換過iPhone5的屏幕,你會發現更換iPhone5s的屏幕沒有太大的不同。

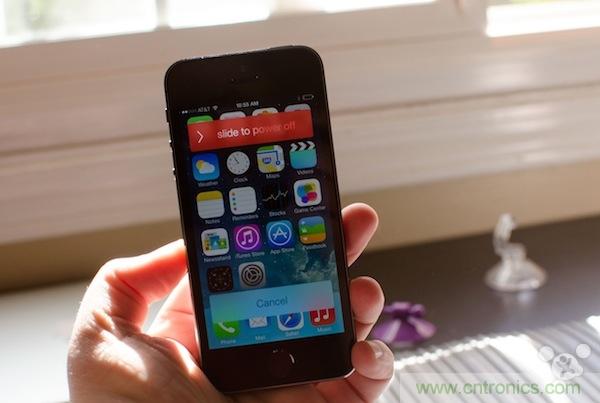

首先是最重要的,關閉iPhone5s的電源。

iPhone5s屏幕拆裝教程詳解

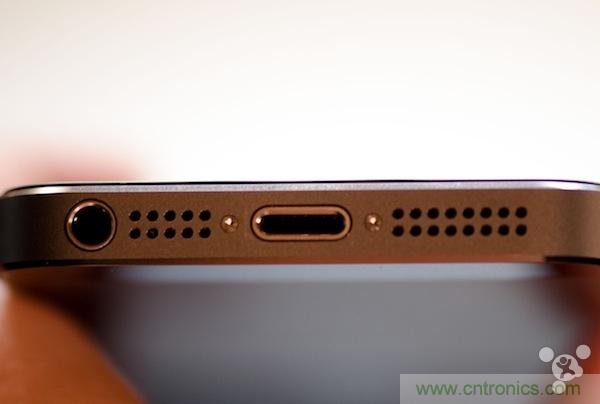

第一步,擰開梅花狀的螺絲釘,就在Lightning接口的兩邊。用的工具是一個專門的螺絲起子。

iPhone5s屏幕拆裝教程詳解

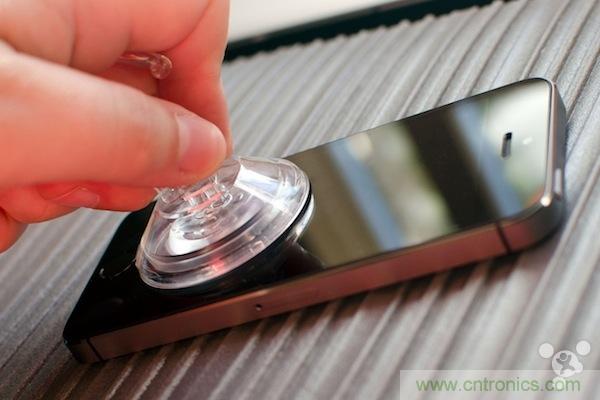

第二步,將屏幕用吸盤吸起來,方法是,一只手扶著邊框,另一只手持吸盤用力,但在Home鍵部分要悠著點,因?yàn)門ouchID指紋識別傳感器有一根排線連接到主板,留心別硬扯。

iPhone5s屏幕拆裝教程詳解



[page]
iPhone5s屏幕拆裝教程詳解

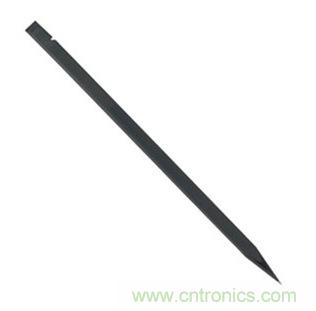

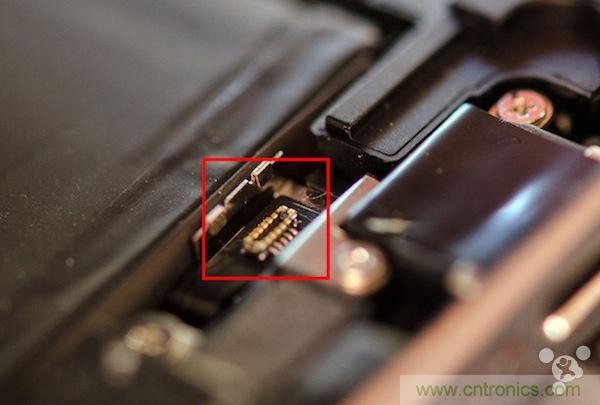

第三步,要解除TouchID跟主板連接的線,用到的工具是一把撬刀,用尖頭部分來輕輕撬TouchID的連接器外層的金屬蓋。

iPhone5s屏幕拆裝教程詳解

iPhone5s屏幕拆裝教程詳解

iPhone5s屏幕拆裝教程詳解
[page]
第四步,同樣用尖頭部分撬TouchID,將它分離出來。

iPhone5s屏幕拆裝教程詳解

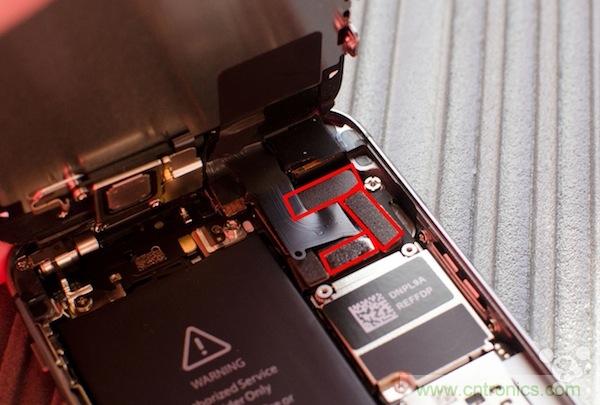

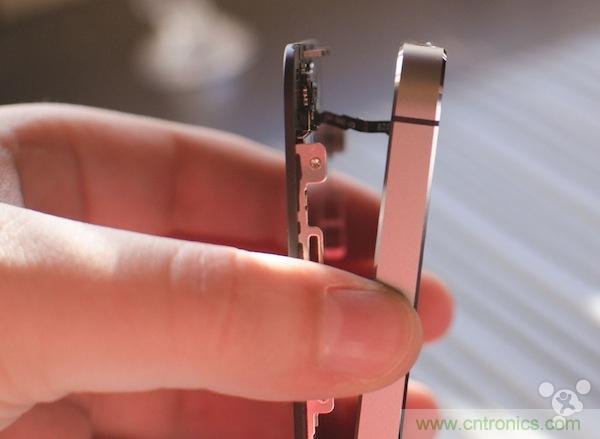

第五步,現在可以把屏幕更大幅度地掀開,看看屏幕還有哪個部分拆不出來。

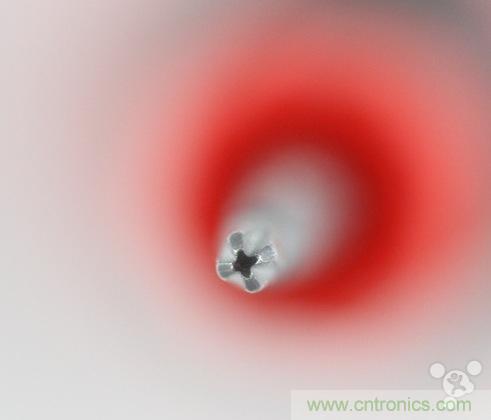

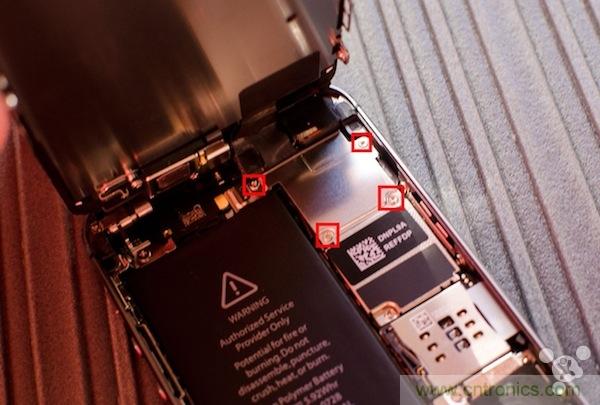

第六步,這塊金屬保護蓋下面埋著屏幕電線,我們要拆掉它才能把屏幕從機身拆出來。用的工具是#000十字螺絲起子。

iPhone5s屏幕拆裝教程詳解

iPhone5s屏幕拆裝教程詳解

iPhone5s屏幕拆裝教程詳解
[page]
第七步,圖中所示這三段排線是要用撬刀的扁頭部分來撬。

iPhone5s屏幕拆裝教程詳解

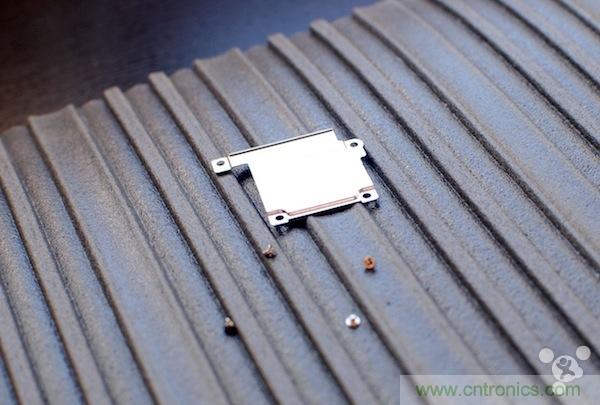

第八步,現在,屏幕跟機身已經可以安全分離,留心不要弄丟剛才拆下來的螺絲釘和金屬片。

iPhone5s屏幕拆裝教程詳解

轉移舊零件到新屏幕

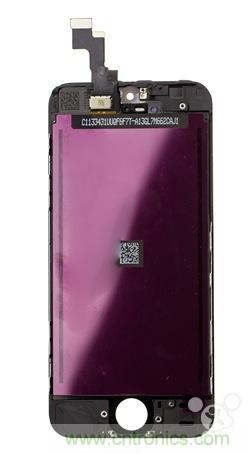

更換過iPhone5屏幕的用戶就知道了,在網上買來的屏幕總成是不包括其他零件的,我們需要把舊屏幕上其他沒壞的零件轉移到新屏幕。
iPhone5s屏幕拆裝教程詳解

iPhone5s屏幕拆裝教程詳解

[page]
iPhone5s屏幕拆裝教程詳解

第一步,轉移TouchID傳感器和Home鍵總成。

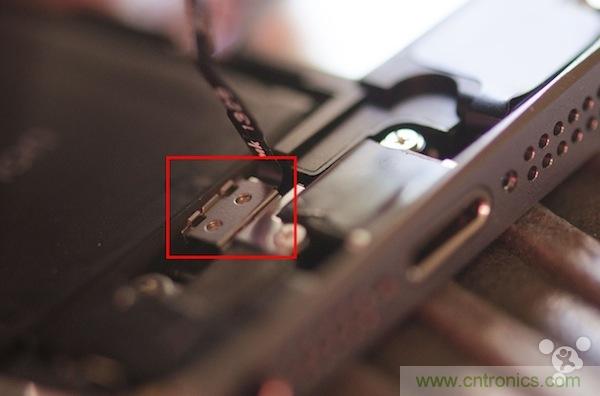

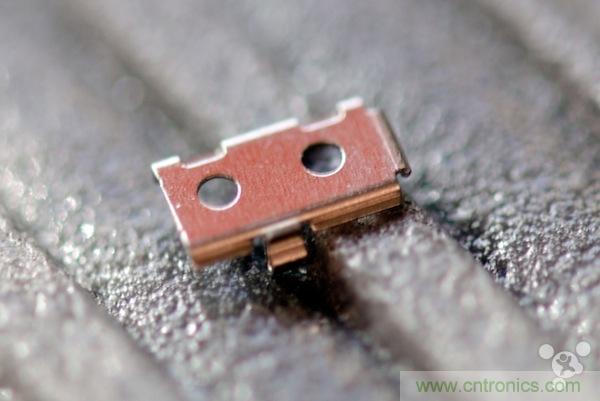

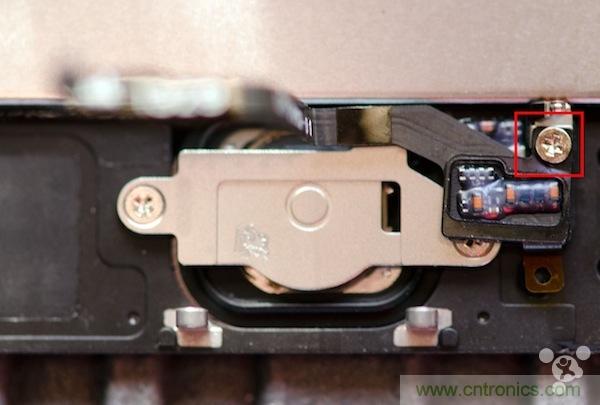

1,擰開圖中圈出的這枚螺絲釘,用的還是#000十字螺絲起子。在它的下面有塊非常小的金屬片,你需要記住這塊金屬片哪一面向上,并保持它壓著電線,免得電線會彈起來。

iPhone5s屏幕拆裝教程詳解

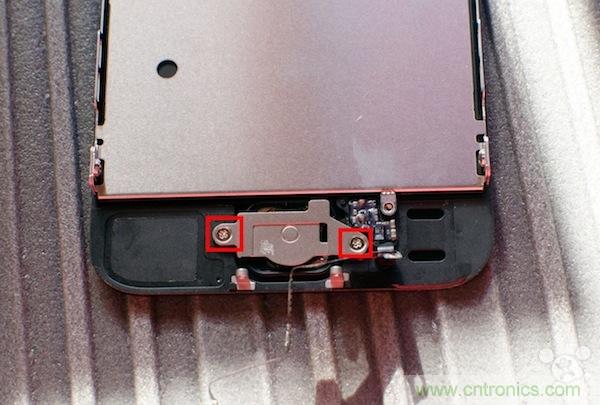

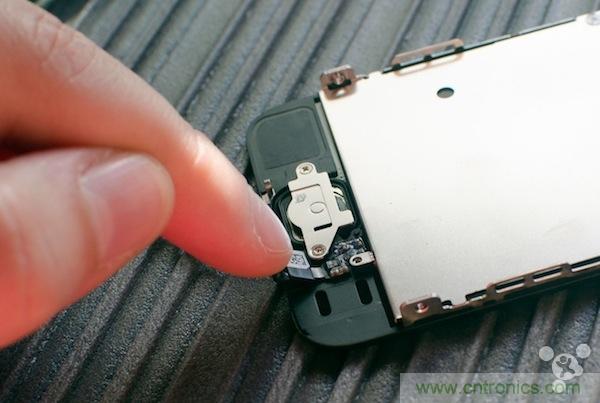

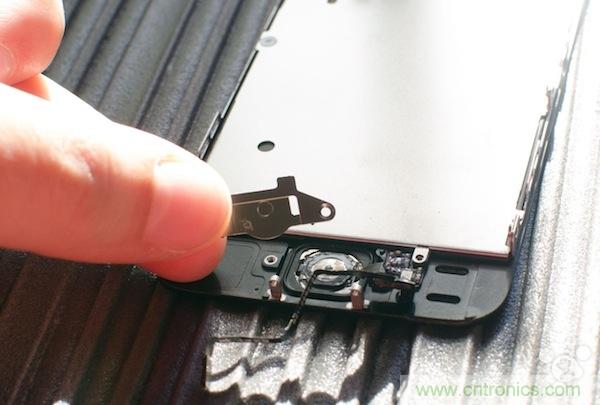

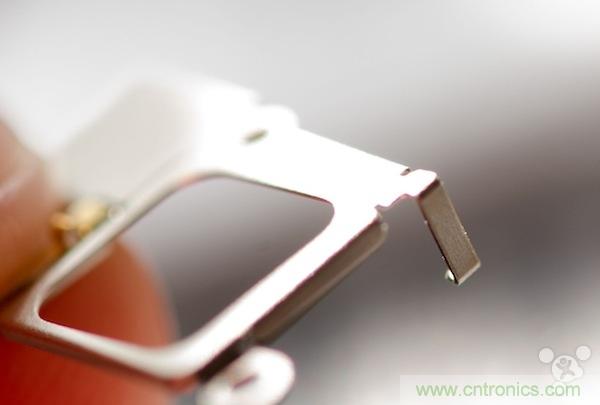

2,放下工具,現在用手扶著電線,可以慢慢把小金屬片掀開了。還有一塊大金屬片保護著Home鍵,擰開上面的兩枚螺絲釘,把大金屬片掀開。

iPhone5s屏幕拆裝教程詳解

iPhone5s屏幕拆裝教程詳解

[page]
iPhone5s屏幕拆裝教程詳解

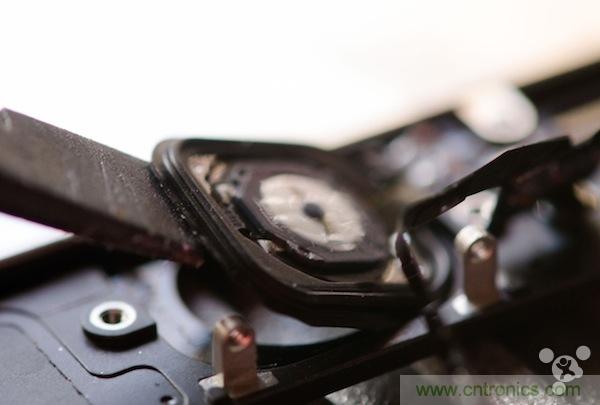

3,用撬刀小心翼翼把Home鍵撬出來,有粘合劑固定著,所以撬起來沒那么方便。要非常小心,防止撬壞連接TouchID的電線。

iPhone5s屏幕拆裝教程詳解

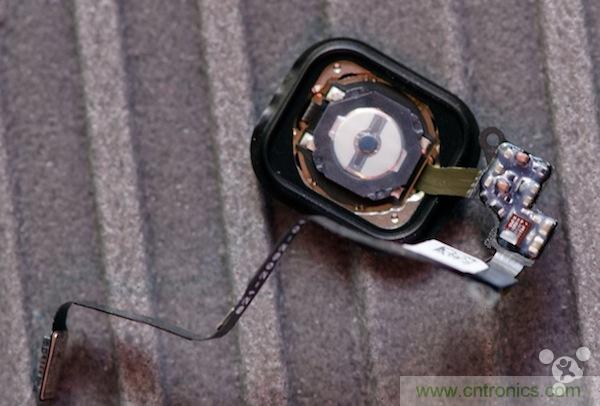

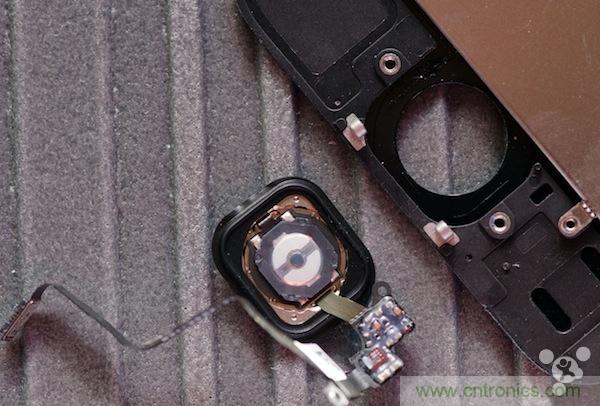

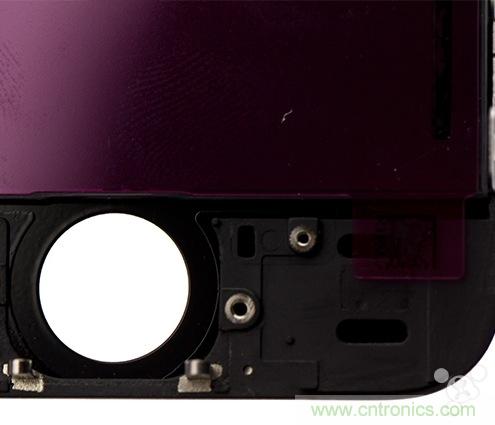

4,這樣你就可以完整地將帶有TouchID的Home鍵從壞屏幕上分離出來了。反過來步驟將它們安裝到新屏幕吧。

iPhone5s屏幕拆裝教程詳解

iPhone5s屏幕拆裝教程詳解
[page]

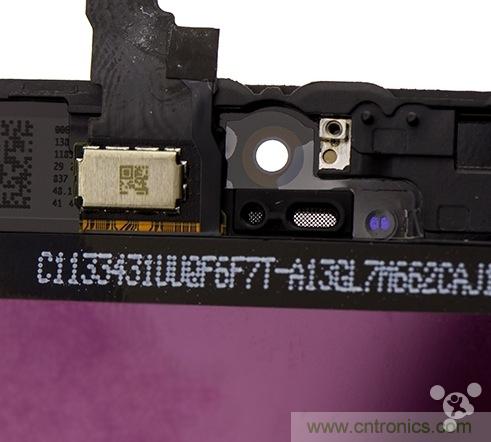

第二步,轉移聽筒、前置攝像頭、散熱片到新屏幕。

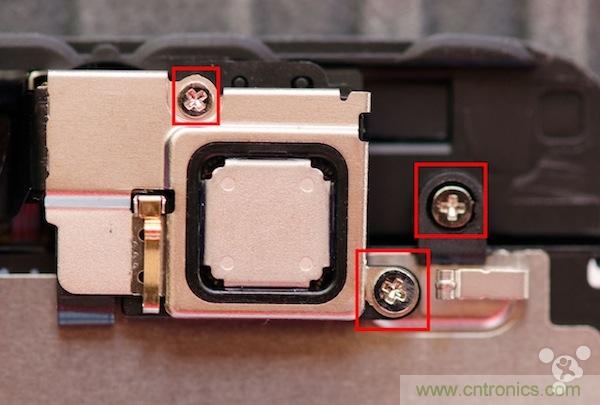

1,擰開以下三枚螺絲釘,靠左邊的兩枚是固定聽筒揚聲器和托架的,靠右邊這枚是固定屏幕后面的散熱片的。工具還是#000十字螺絲起子。

iPhone5s屏幕拆裝教程詳解

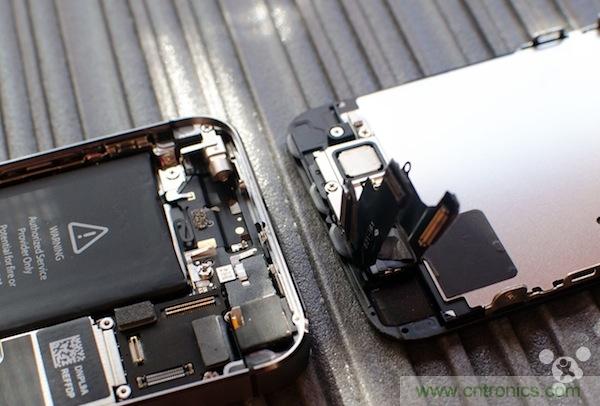

2,小心地把聽筒組件拿出來,需要注意的是,兩邊有鑲嵌式的固定,需要把組件稍微往外彎曲才能提起來。但別太用力,免得拗?jǐn)嗔恕?br />
3,好,拿出來了,放到一邊。

iPhone5s屏幕拆裝教程詳解

4,前置攝像頭的組裝線被折疊起來壓在邊框下面了,小心地展開組裝線,并慢慢從邊框拉出來。

iPhone5s屏幕拆裝教程詳解

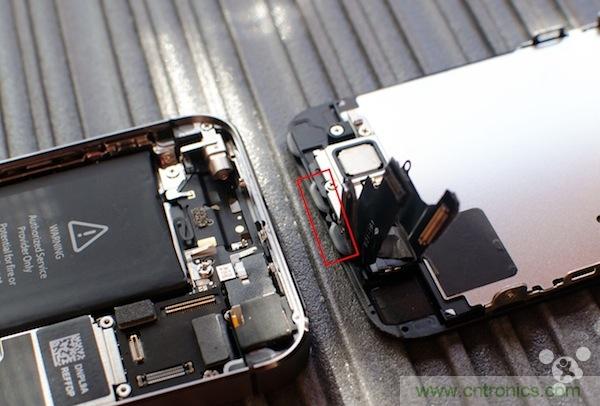

5,聽筒下面,輕輕用撬刀把屏幕前右邊的電線撬松,但別太用力,也不要傷害下面的電線,因?yàn)槟鞘墙咏鼈鞲衅鳌?

iPhone5s屏幕拆裝教程詳解
[page]

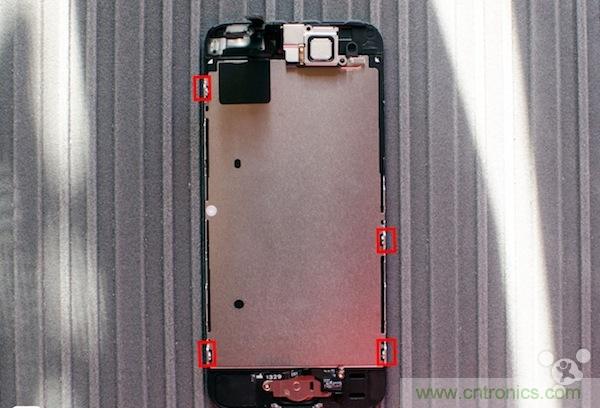

6,擰開圖中四枚螺絲釘,它們都是相同的,待會組裝的時候可以隨意。

iPhone5s屏幕拆裝教程詳解

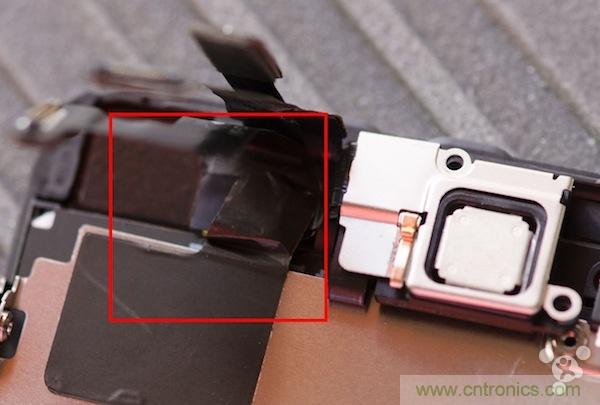

7,可以把散熱片和前置攝像頭組件一起分離出來了。散熱片跟攝像頭電線被用一塊膠布粘在一起了,如圖。所以還是把它們?nèi)恳黄疝D(zhuǎn)移過去比較容易些,不要將它們分開。

iPhone5s屏幕拆裝教程詳解

8,按照相反的步驟依次把散熱片和前置攝像、聽筒組件全部組裝到新屏幕。

最后,安裝新屏幕。

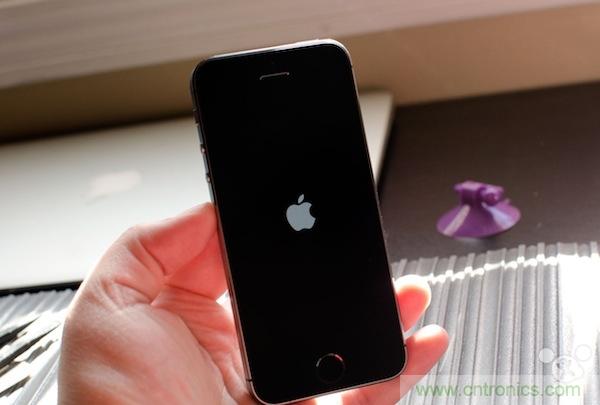

新屏幕已經組裝好,接下來就把新屏幕放到機子上去吧。需要注意的是,屏幕頂部有一些鑲嵌式的扣子,需要對齊后壓一下,聽到啪的一聲就是合上了。不要強迫壓下去,要對齊了再壓。

iPhone5s屏幕拆裝教程詳解
[page]
最后,要更換兩顆用于固定的螺絲釘。大功告成!

iPhone5s屏幕拆裝教程詳解

iPhone5s屏幕拆裝教程詳解
