【導讀】十一長假期間，熱心網友做了個可以手持的mini GPS接收機，經過實際測量，精度可達5米以內，體積比打火機大不了多少，外觀精致又小巧便攜，看看這位技術牛人是怎么做的吧！
DIY GPS接收機工具：
MCU：STC89C52
顯示：諾基亞5110手機液晶屏

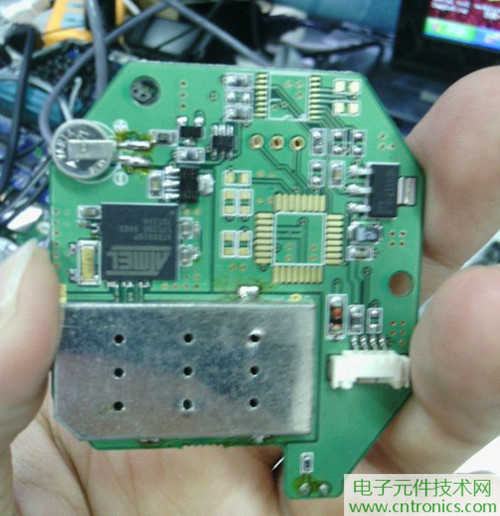

GPS：韓國棒子產的一種模塊，馬馬虎虎
零碎電子元件若干。

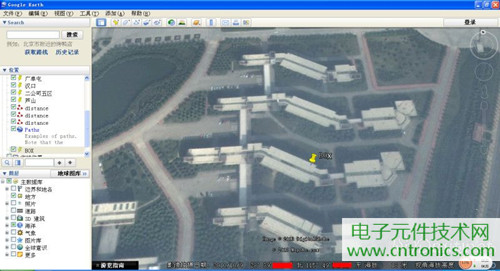

在googleearth里最下面一行可以看出，定位的經緯度坐標是一致的。
早就構思想做一個玩玩，于是寫程序，畫原理圖(AltiumDesignerwinter09)。

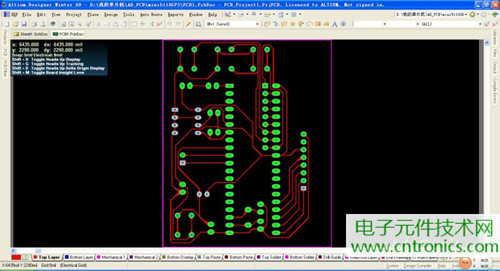

畫PCB，單面板，懶得去設置規則，所以有綠色，手工做PCB不影響。
打印在熱轉印紙上，裁下一小塊，并切割差不多大一小塊覆銅板。
把熱轉印紙蓋在覆銅板上，準備熱轉印，這里用的是電熨斗，沒有熱塑機的理想替代方案。
大概燒熱至180°C，斷電，開始熱轉印過程，其實就跟熨衣服差不多。

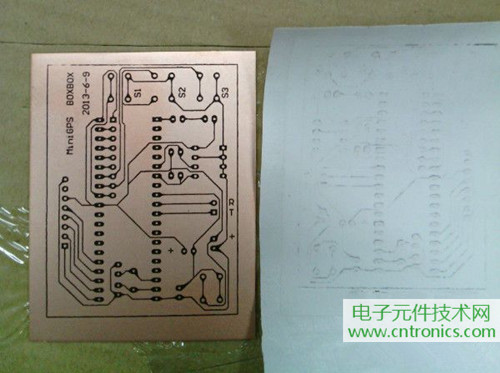

冷卻，揭開熱轉印紙，得到碳粉覆蓋的覆銅板。
腐蝕，白色粉末狀腐蝕劑，具體化學成分沒有去深究，容器是泡方便面的飯盒，不會再用來盛飯了。
加水溶解，2分鐘后。

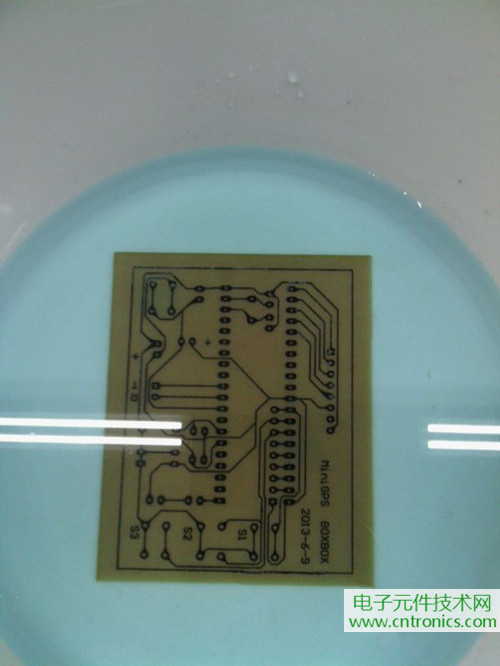

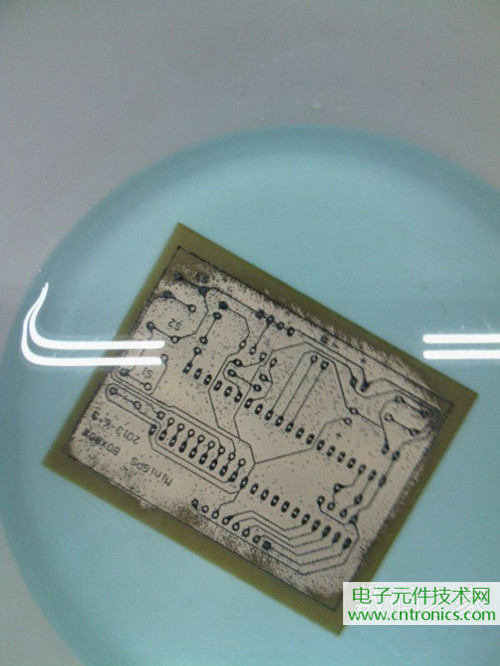

腐蝕完畢，溶液此時呈淡藍色，那是被腐蝕掉的銅單質被氧化為銅離子溶解在溶液里的顏色。

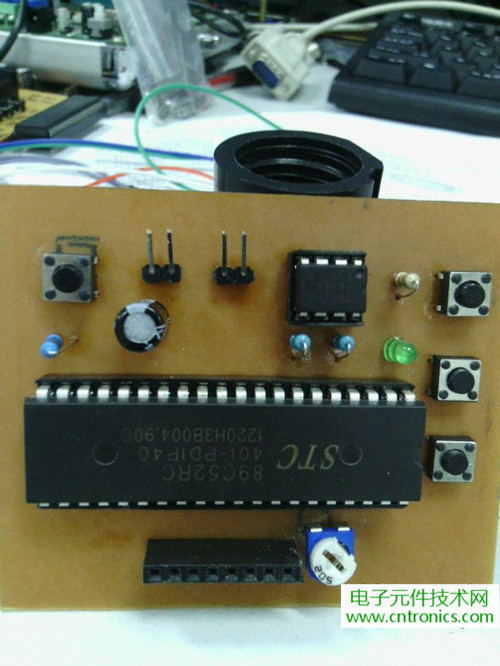

沖洗干凈打孔焊接元件。

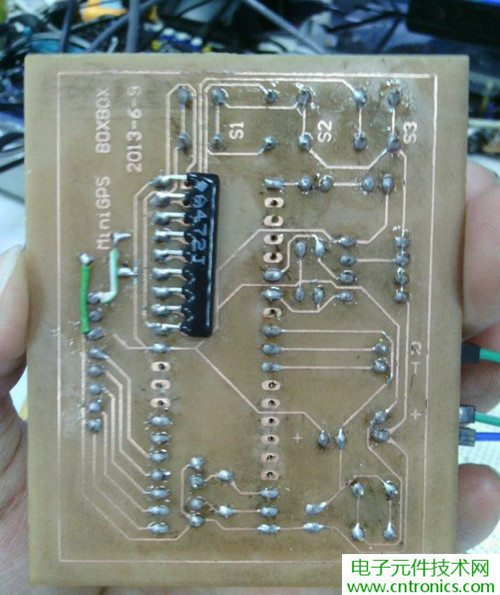

反面，沒有洗板，要用香蕉水之類的有機溶液來洗白白，會很干凈，但是手頭沒有，罷了！有飛線，調試時不得已加的，液晶屏需要3.3V供電。不完美，才真實！

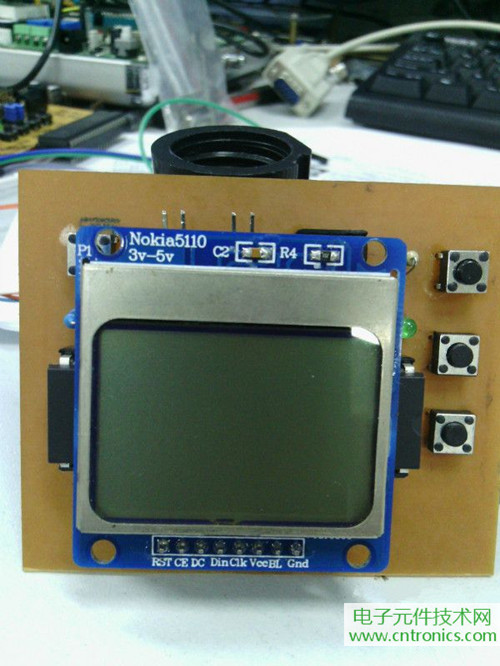

插上液晶屏看看。
來個合照。

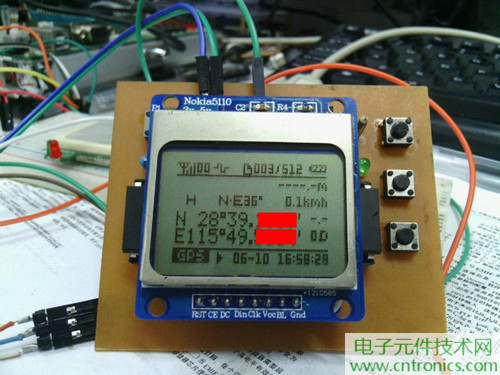

燒寫程序，運行。
經緯度坐標部分被我PS掉了，實測精度在5米之內。

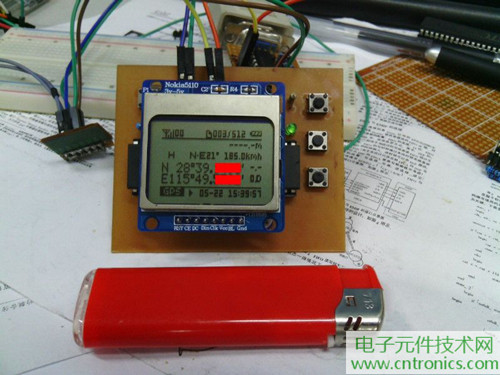

和打火機比比，其實沒多大。
