各位中秋節吃月餅能剩下許多的月餅盒，紙板的，鐵盒的，甚至有各種高端大氣上檔次的盒子。對于廣大diy愛好者來說，那可是不可多得的素材。中秋放假回家大掃除發現有很多沒有用的舊硬件，那好吧，自己來個屌絲派的手提電腦。僅僅是手提電腦，可不是筆記本。先上圖吧！

月餅盒子太小了，放不下各種硬件，所以找到一個小妹買十字繡的盒子，最后還是發現這盒子還是不能滿足剛性需求，最后還是用亞克力來

自己造個盒子

好吧，由于一個人完成的，實在沒有多余的手用來照相，只好上個部分圖


二手顯示器

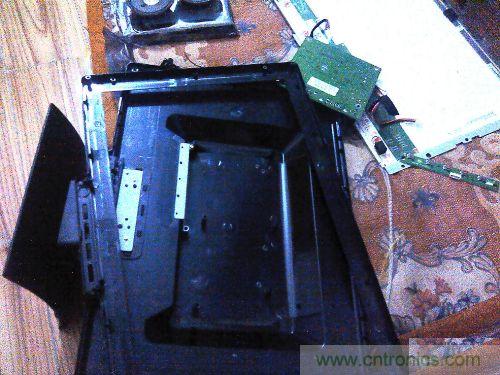

拆開看看，這內容看上去應該是山上的

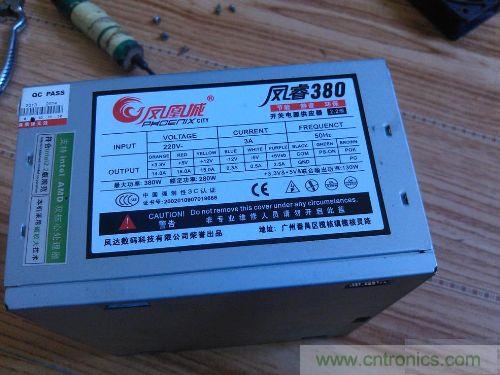

再來看看所需電源

看用料，這個不解釋，看多了，自然有免疫

還有從五金店買回來的螺絲

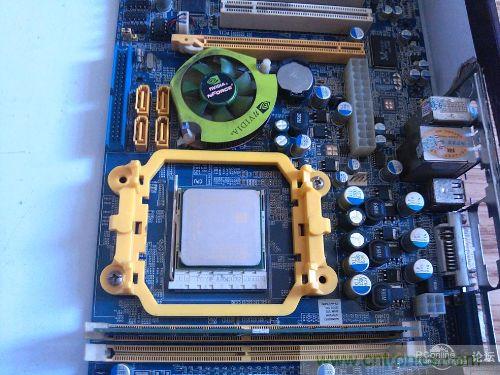

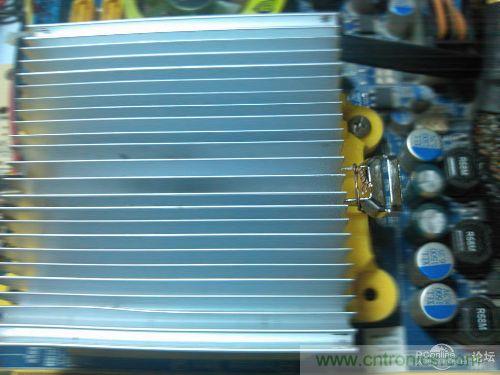

看主板，翔升的，集成英偉達顯示芯片，具體配置待會看魯大師

[page]

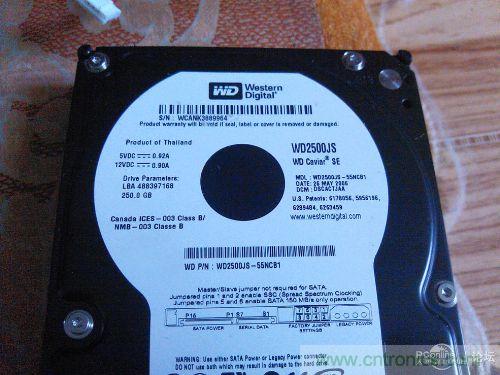

西部數據有250g的黑盤不？又一個屌絲硬件

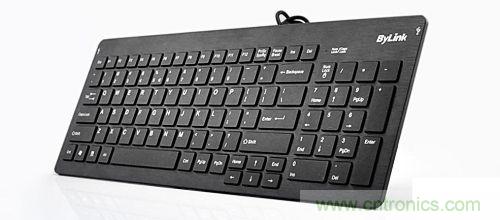

某寶搞促銷買的鍵盤，還有一個無線鼠標

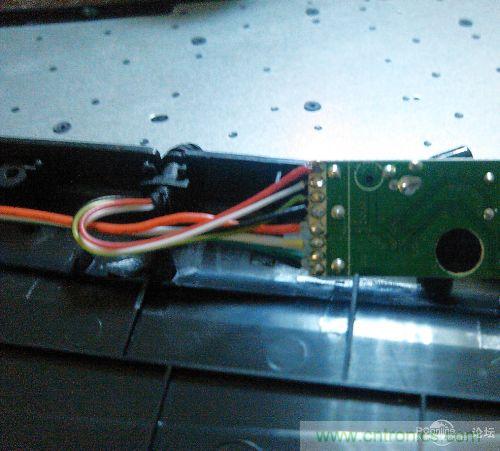

拆開，把那個長長的usb線換成主板的usb四口插頭線

[page]


用螺絲上好全部硬件，走好電源線

連接數據線

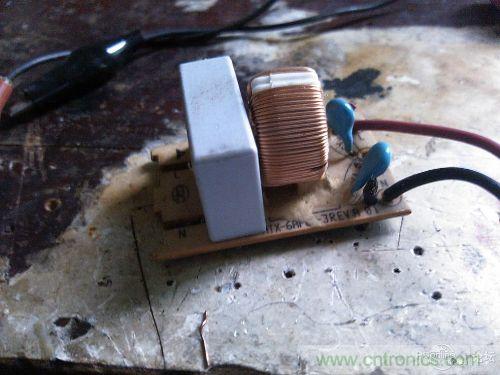

渣電源沒有濾波，翻垃圾堆找到一個一級濾波

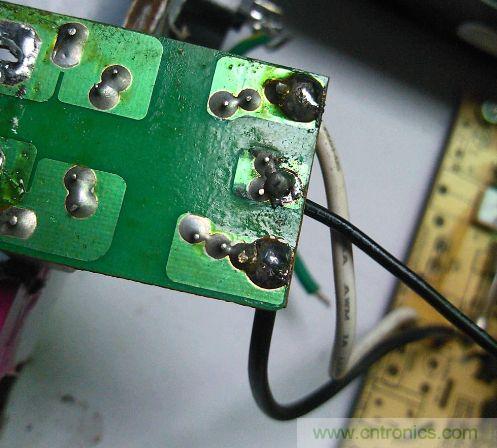

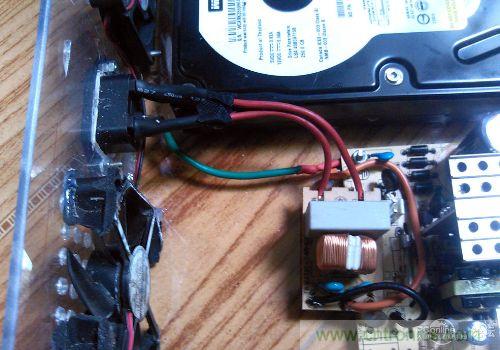

焊上渣電源

[page]

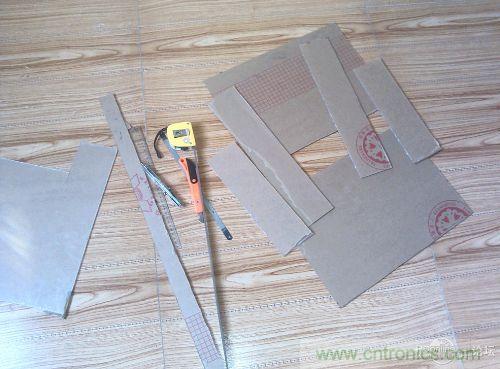

硬卡片一張，用來組建風道

按照位置不同，剪好

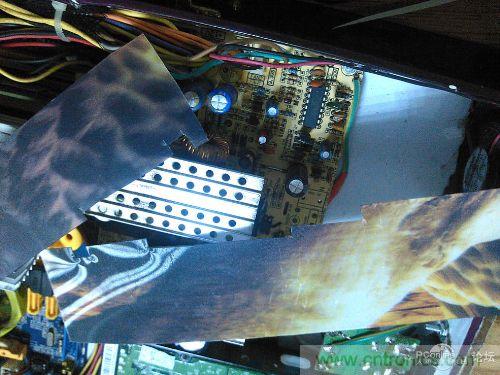

看看最簡單的風道

好吧，紙盒就到此結束，準備去朋友那里順些亞克力回來，帶上兩個五仁月餅當見面禮

[page]

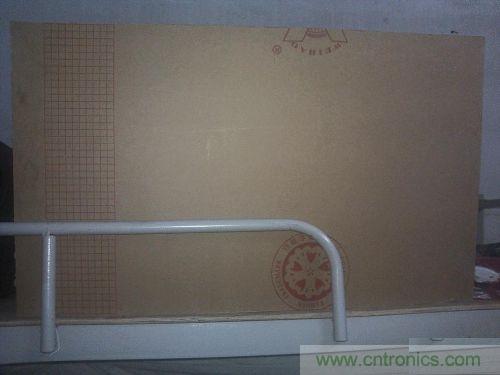

順來兩張，開工。兩個五仁換兩張，早知道帶上一盒五仁

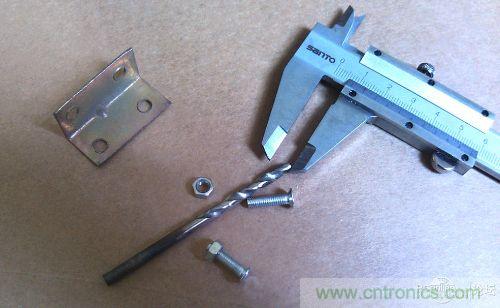

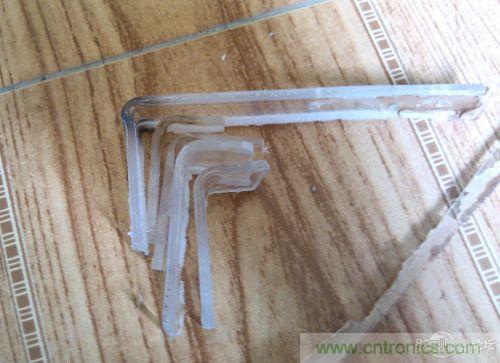

自己燒的角碼

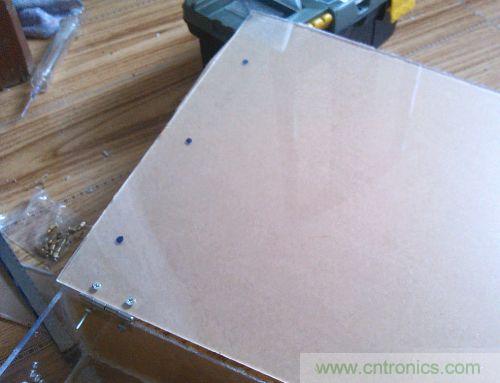

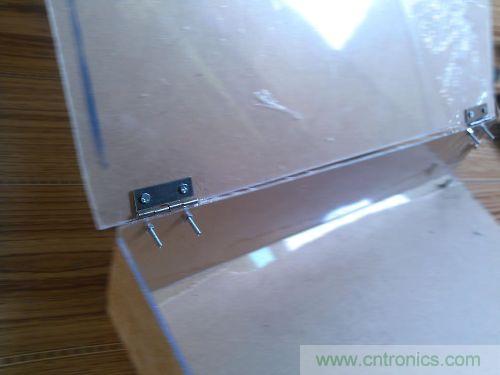

完成了一半，用上兩個合頁

[page]

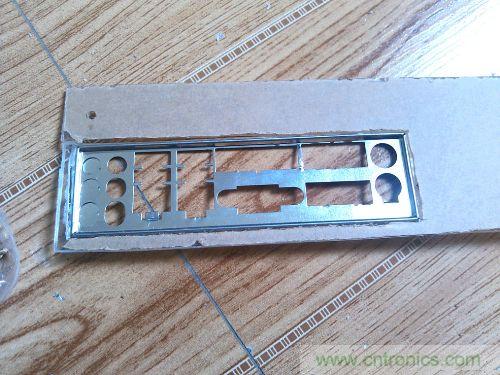

裝好萬能擋板

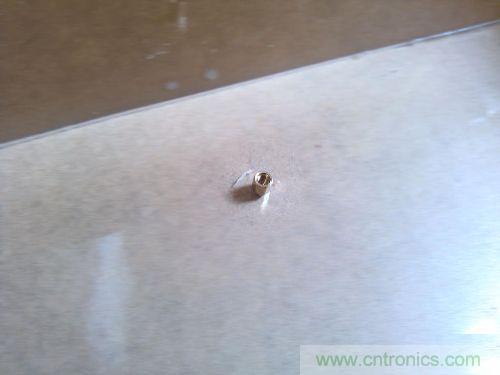

打上主板銅柱

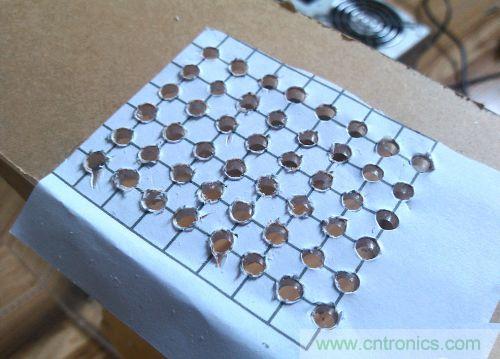

開散熱孔，打印出方格子

鉆的眼花繚亂

[page]

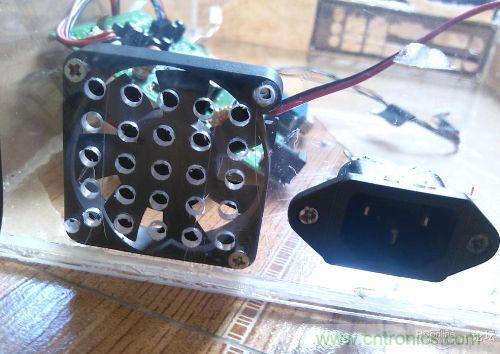

順便開好電源座

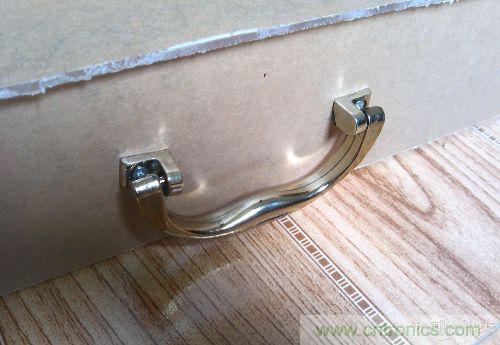

既然是手提電腦，當然少不了手提

鉆好屏幕孔

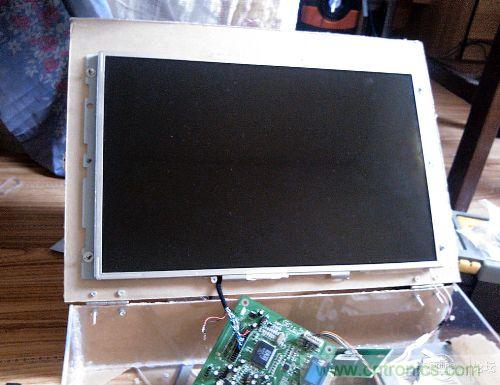

上屏幕

[page]

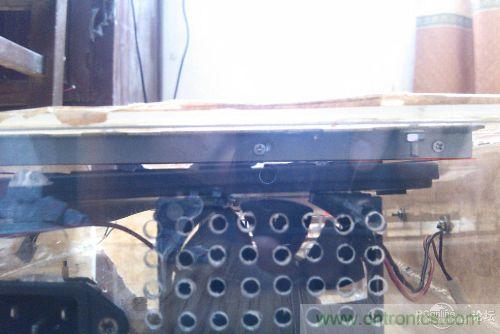

為了硬盤更好散熱，用熱熔膠固定大一碼的螺帽

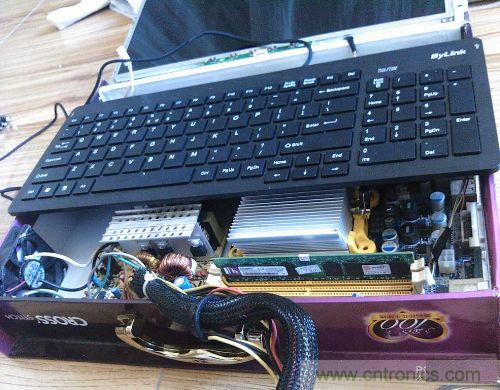

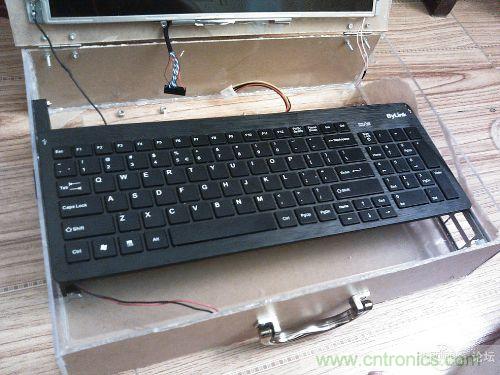

上鍵盤

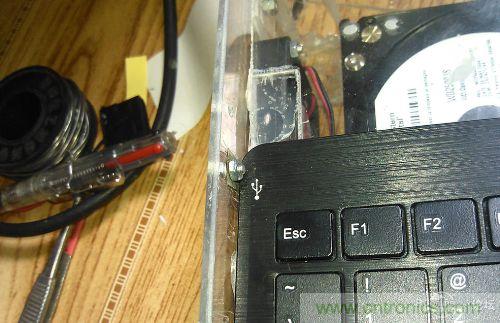

和上屏幕，剛好和鍵盤之間有一點點距離，不會壓到鍵盤，可以看出，這款鍵盤很薄

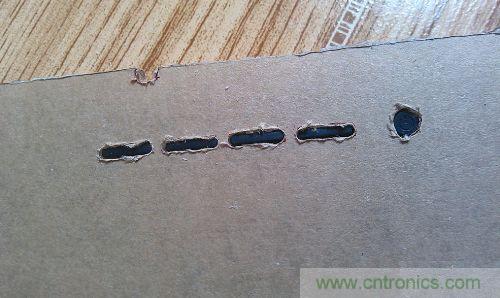

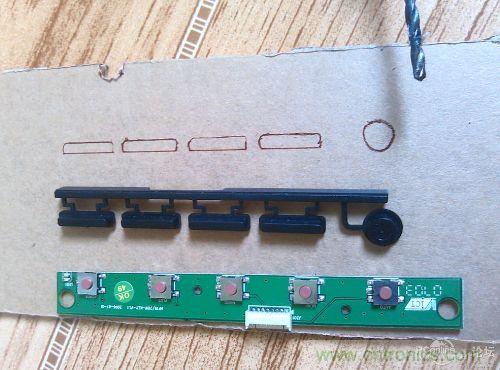

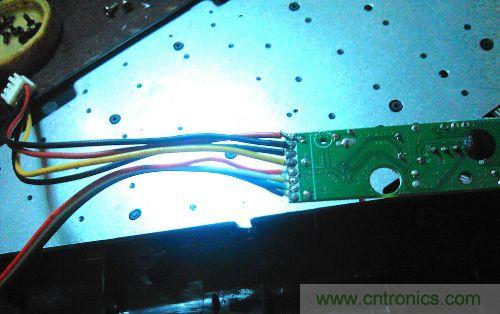

屏幕按鍵開孔

[page]

完全是用小電鉆銑的，專業工具大師勿噴

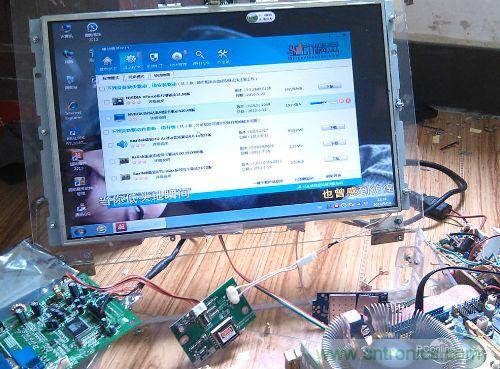

裝機前都要裸跑測試，這點二蛋可是可沒忘記，順便更新一下驅動

好吧，不裸跑了，馬上穿衣服

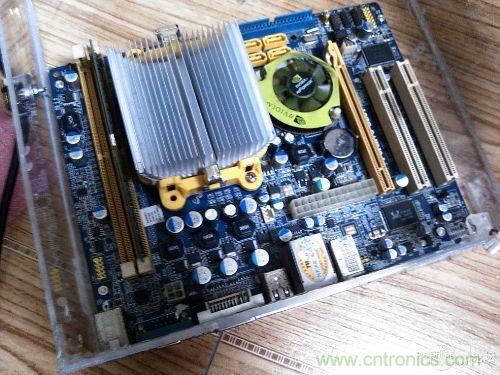

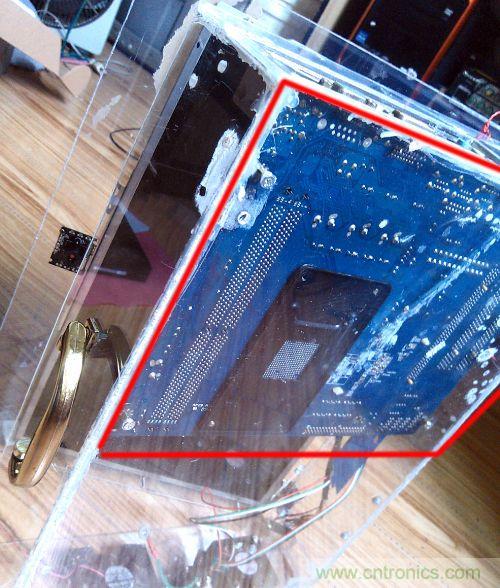

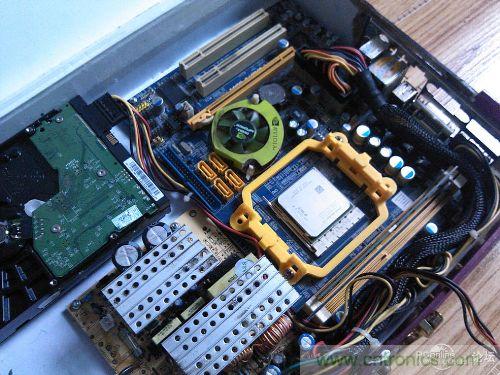

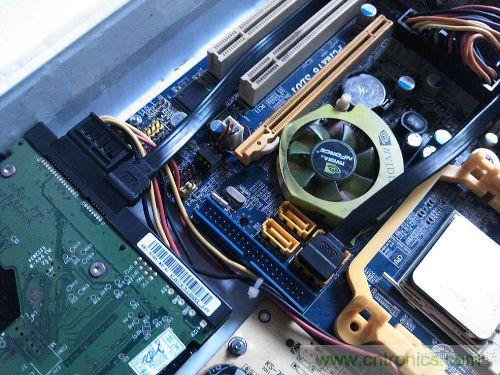

固定主板

[page]

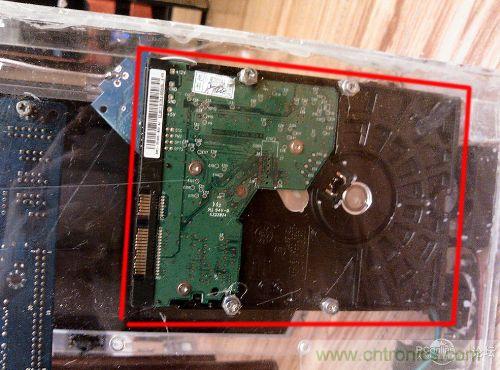

固定硬盤

固定電源

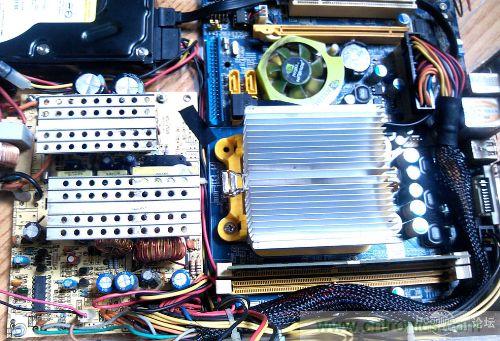

完美走線

看看其他配件

[page]

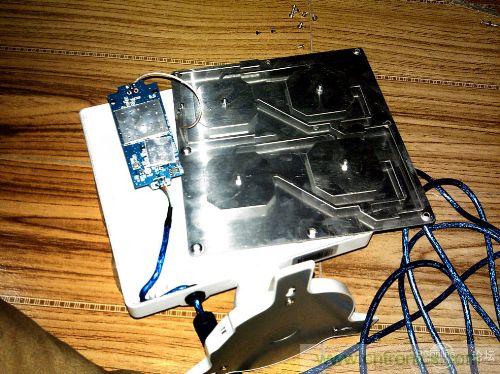

拆開，雷凌8187L芯片 的芯片，至于為什么是8187L芯片 ，相信有人會懂的

用熱熔膠固定到箱子上

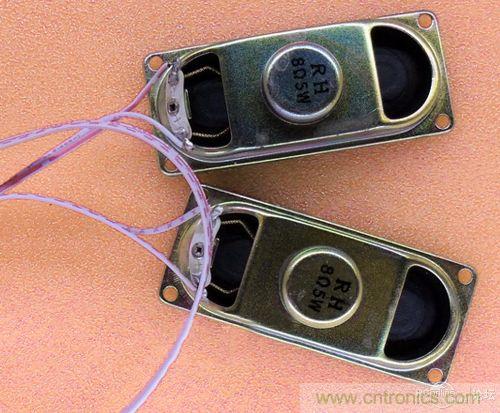

液晶電視的喇叭8歐5瓦

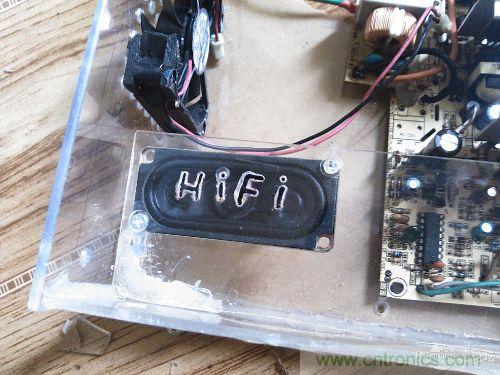

裝到另一面，并且不知廉恥的銑上HIFI

[page]

另一只也裝上，順便裝上開關與硬盤指示燈。

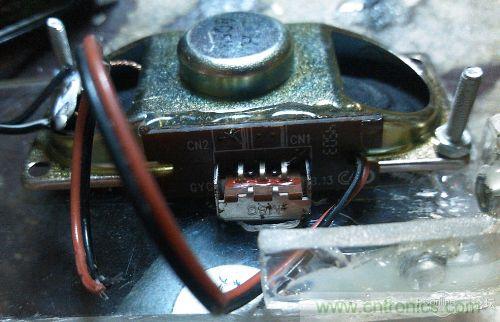

裝上喇叭開關，以便再不需要外放可以切斷電源。

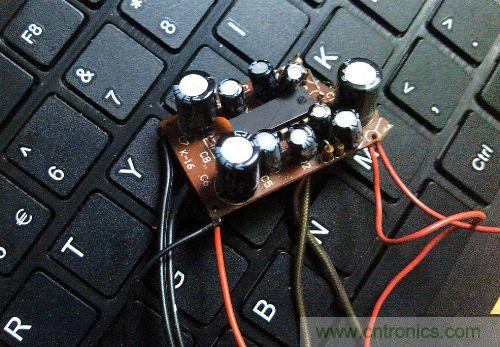

又是從垃圾堆中找到的拆機小功放板，2025的，用來驅動兩個小喇叭問題不大

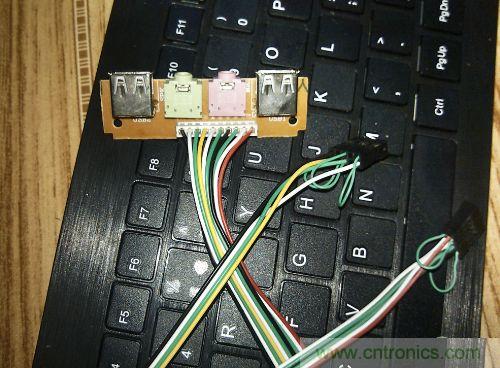

找到一組前面板延長線

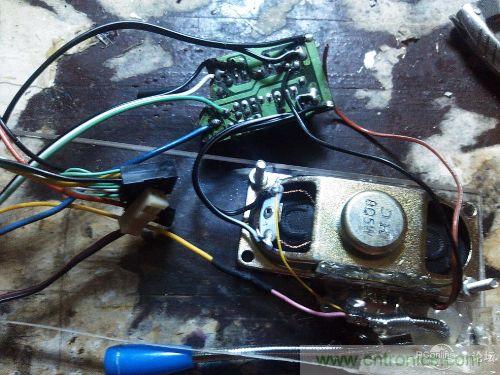

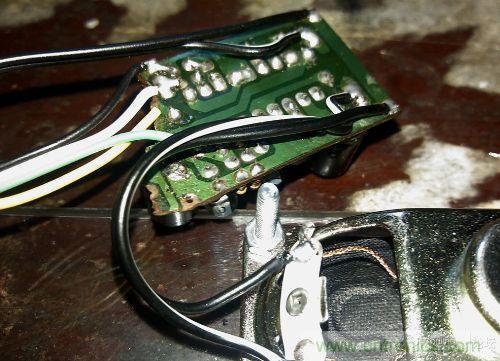

剪掉焊上功放板

[page]

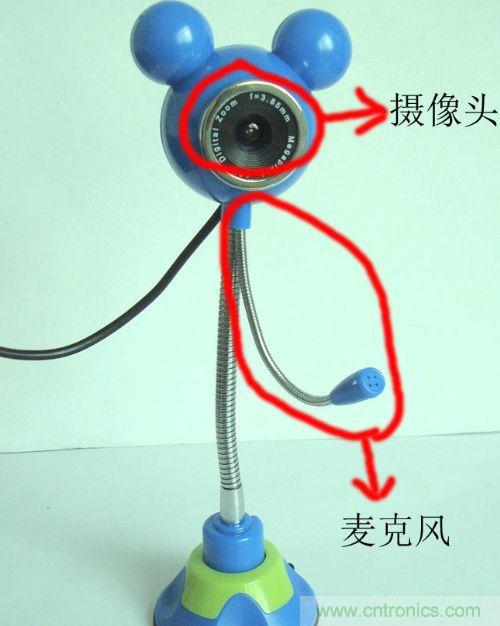

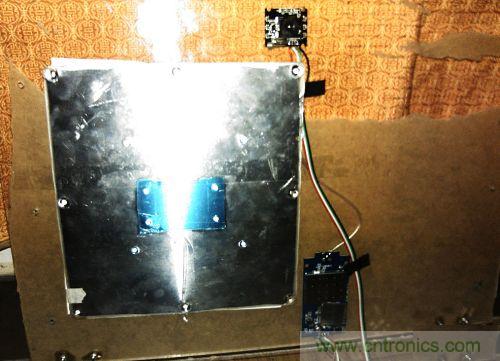

再找到某人到某店裝機時送的攝像頭，附帶麥克風

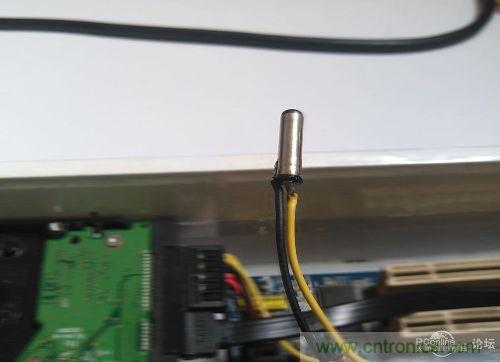

拆開，把麥克風取下，一同焊上，又是熱熔膠固定

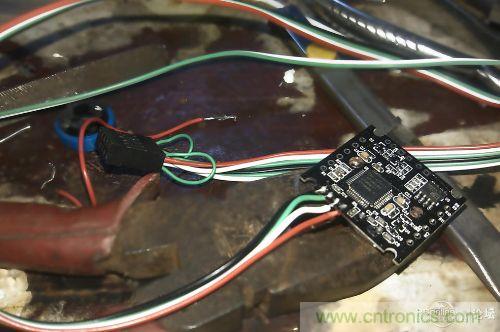

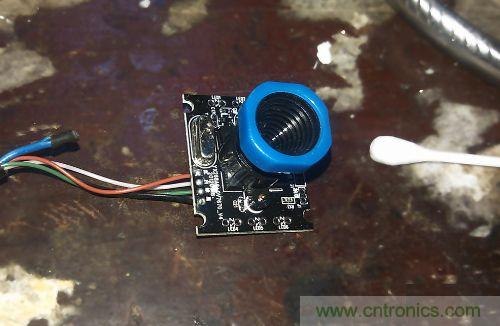

現在看看攝像頭處理

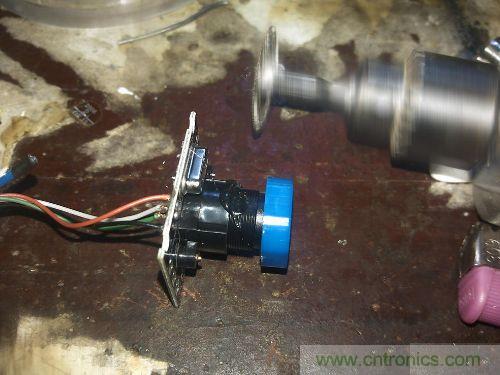

這貨雖不是牛屎堆，但嚴重偷工減料，而且鏡頭太高，無法與屏幕持平，果斷開鋸

[page]


焊上前面板的usb線，因為有兩個usb接口，還焊上無線網卡

裝上看看，完美

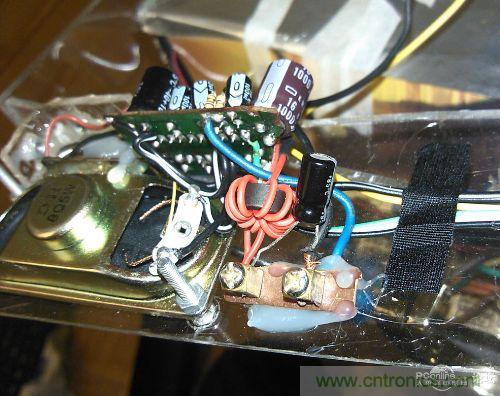

再來看看功放的供電改造，因為是直接去開關電源的12v供電，電流聲很大，所以把濾波電容換掉，還加上一個電感線圈與小電容

[page]

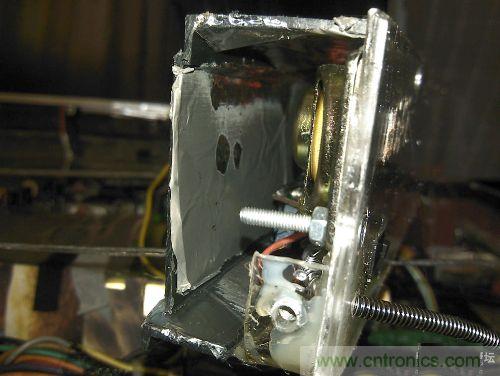

為了音質無干擾，給小喇叭加個箱體

錫紙做屏蔽層

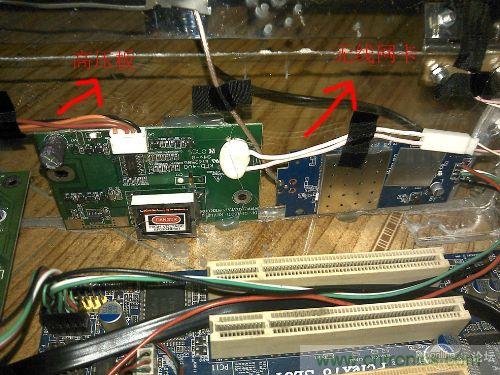

現在連線：攝像頭與無線網卡插在主板usb擴展插頭上

電源連線

[page]

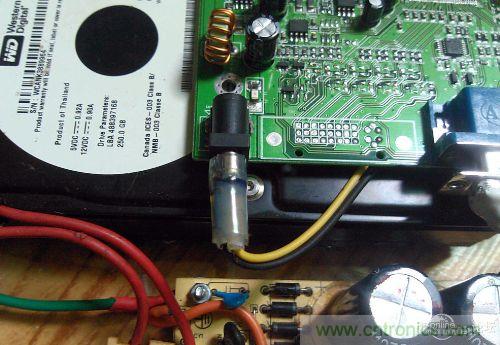

液晶屏供電，還是開關電源的12v供電，插頭改造中

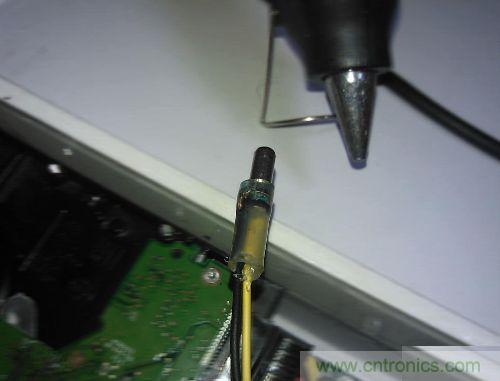

套上塑料管，灌滿熱熔膠

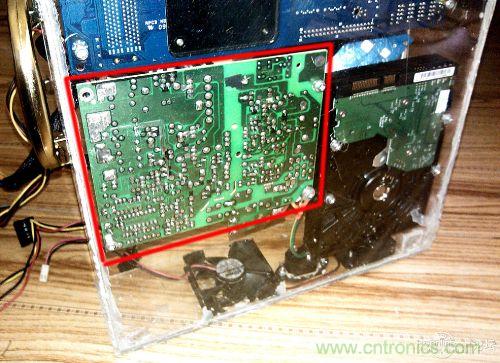

因為解碼板放在硬盤上面，為了絕緣與散熱，加上一片亞克力

插上供電

[page]

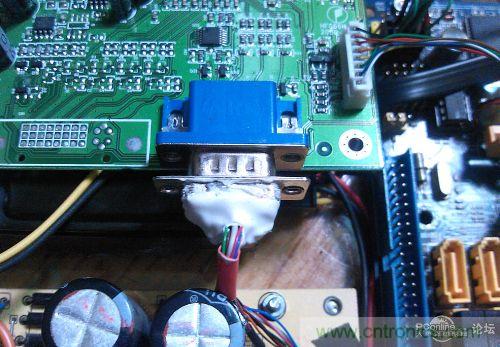

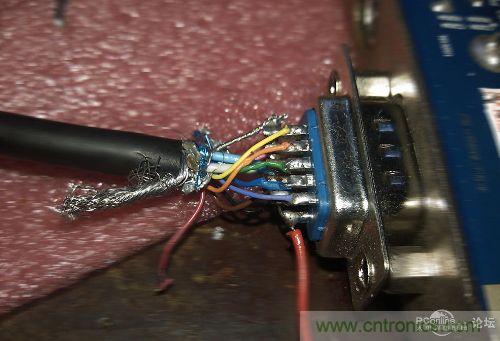

下面看看特殊vga線制作：

線材最后用錫紙與704膠水做好屏蔽

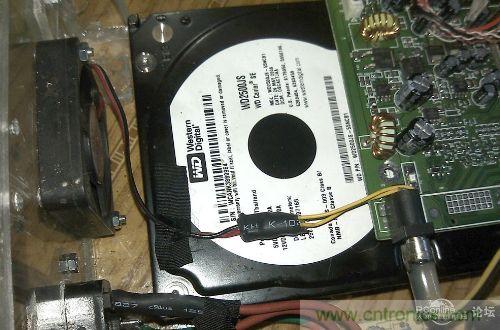

硬盤散熱風扇也直接焊在解碼板那

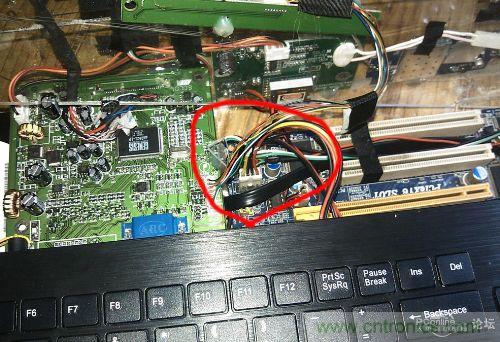

插上鍵盤插頭，還是主板的擴展usb接口

[page]

上好固定螺絲

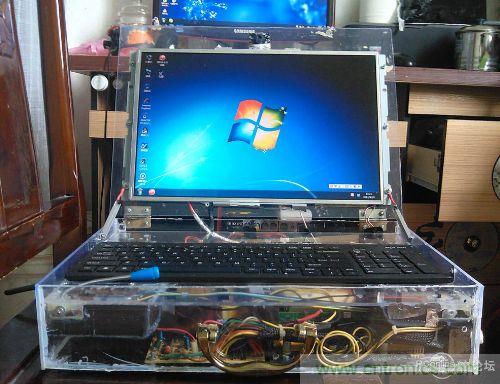

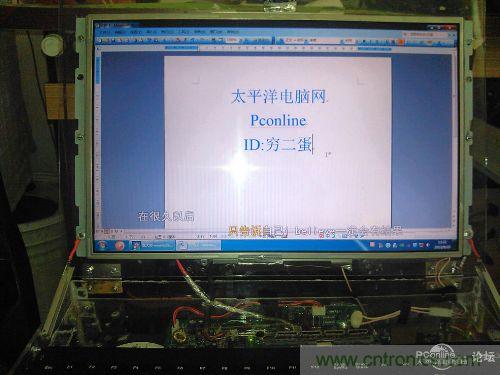

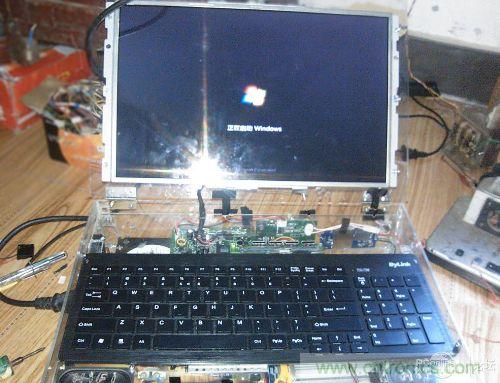

最后上電，開機，系統事先裝好的

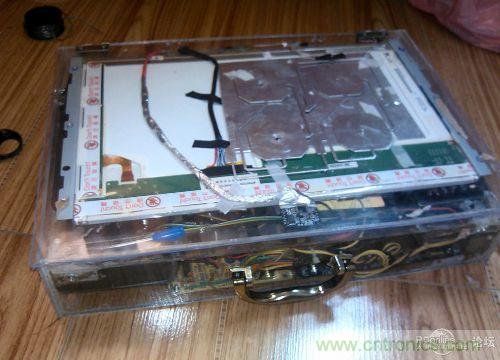

和上屏幕看看無線網卡的天線很大

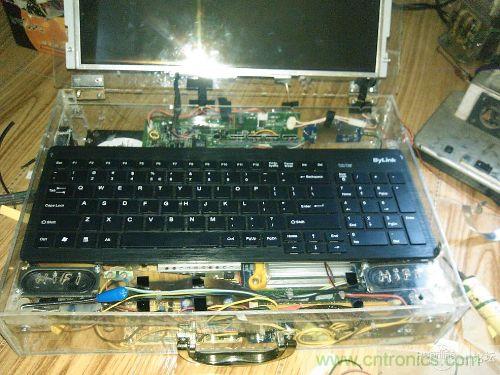

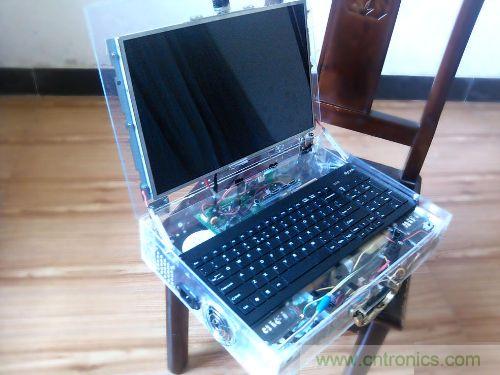

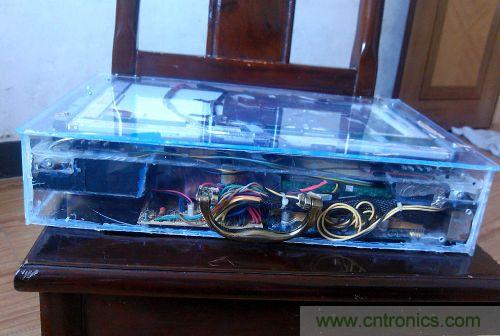

整體外觀

[page]

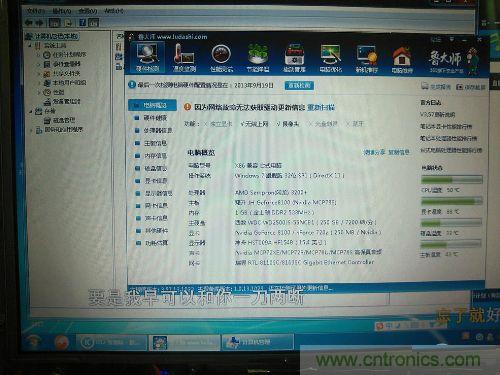

最愛魯大師，我承認，這垃圾配置裝個win7確實是找死，但沒辦法，裝xp的u盤忘記帶回家了。就讓機子卡死我吧.1

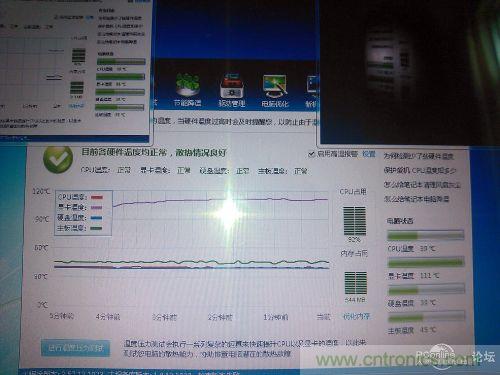

看看溫度壓力，這u我試過被動散熱都可以，更何況有我發明的最簡單風道請大神無視那顯卡溫度，是個bug

測試鍵盤，完美

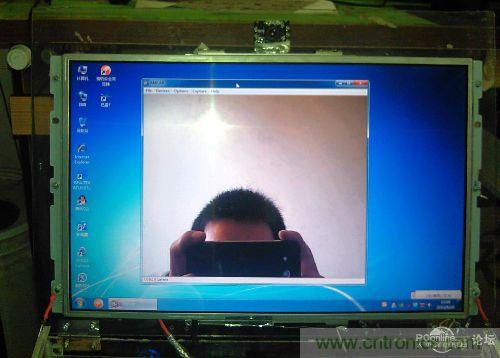

測試攝像頭，哦，暴露了一半

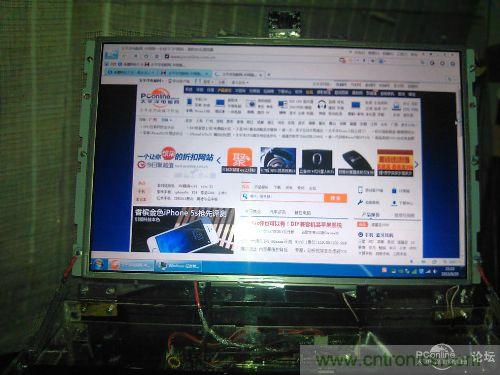

網頁瀏覽，完美灌水，只是有點卡
