【導讀】近日，飛兆半導體公司推出了FAN3180驅動器，這是集成了3.3V輸出電壓穩壓器以5引腳SOT 23封裝的單通道2A底邊驅動器，可為微控制器或ASIC供電，并為外部半導體開關提供強大的柵極驅動。
節省電路板空間、降低物料成本(BOM)以及縮短上市時間對電氣設計人員一直是挑戰。目前許多應用在開關電源(SMPS)、消費者電子或便攜式手持設備等系統中都采用微控制器、外部低壓降(LDO)穩壓器(LDO)和柵級驅動器的組合。
為幫助此類系統的設計人員達到節省元件數量、電路板空間、設計時間和成本等目的，飛兆半導體公司推出FAN3180驅動器。

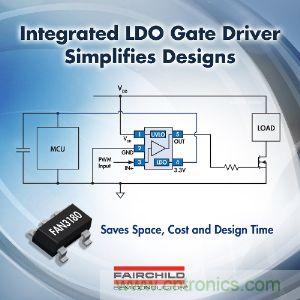

圖示：飛兆半導體公司推出的FAN3180驅動器
主要功能：
• 3.3V、15mA輸出LDO，攝氏25度時調節值為±1%，±2.5%總變差
• 峰值柵極驅動能力為2.8A灌電流和2.5A源電流（VDD=12V）
• 啟動和關斷期間受控的輸出脈沖
• 23ns典型傳輸延遲時間
• 19ns上升時間，13ns下降時間，1nF負載
• <ut></ut>門極驅動技術
• 5V至18V工作電壓范圍
• 200µA最大待機電源電流
• VON/VOFF 4.75V/4.55V欠壓鎖定
• 工作溫度為攝氏-40度至攝氏+125度
• 無鉛（Pb）綠色環保5引腳SOT 23封裝
FAN3180是飛兆半導體廣泛的柵極驅動器產品組合的一部分，可幫助設計人員在如今的電子設計中減少元件數量、電路板空間和系統成本，縮短設計時間。
封裝和報價信息（訂購 1,000 個，美元）
按請求提供樣品。交貨期：收到訂單后 8-12 周內
采用無引線(Pb)綠色5引腳SOT23封裝，F(xiàn)AN3180價格為 0.85 美元。
