【導讀】本文通過介紹Maxim的幾款實時時鐘(RTC)芯片,列出了DS3231、DS3232、DS3234、DS32B35和DS32C35之間的性能差異,以幫助讀者找到最合適的解決方案。重點討論了DS2131M內置微機電系統(MEMS)諧振電路的時鐘方案,用于替換晶振方案。
Maxim是實時時鐘(RTC)產品的引領者,已經設計了多款在市場上炙手可熱的實時時鐘產品。這些產品提供完全集成的高精度、溫度補償RTC方案。多數情況下,RTC的精度主要取決于晶振頻率隨溫度的變化。因此,對晶體進行高精度的溫度補償能夠提高這些器件的時鐘精度。
DS3231
DS3231是一款精密的I²C接口實時時鐘,集成了溫度補償晶體振蕩器(TCXO)和晶體,以下列出了這款器件的關鍵參數:
0°C至+40°C范圍具有±2ppm精度
-40°C至+85°C范圍具有±3.5ppm精度
電池備份輸入用于支持連續計時
工作溫度范圍:
商業級:0°C至+70°C
工業級:-40°C至+85°C
低功耗
RTC提供秒、分鐘、小時、星期、日期、月、年計時,并具有閏年補償,有效期至2100年
每天兩次鬧鐘設置
可編程方波輸出
快速(400kHz) I²C接口
3.3V工作電壓
數字溫度傳感器輸出:±3°C精度
低電平有效RST輸出/復位按鍵去抖輸入
美國保險商實驗室(UL)認證
點擊查看DS3231M產品規格書:http://me3buy.cn/ads/cntads/banner_id/561/from/alone
DS3231M
DS3231M是業內首款內置MEMS、帶溫度補償?shù)腞TC,允許器件用于強烈震動的場合,不會由于晶體失效而導致產品故障。器件采用節省空間的8引腳、150mil SOIC封裝。

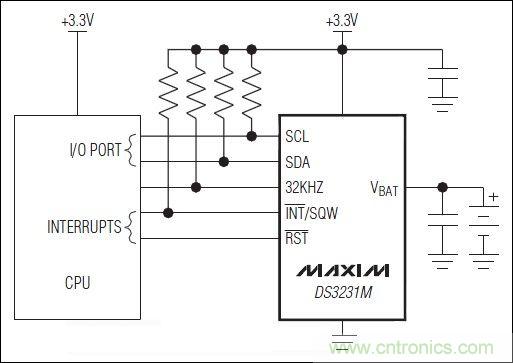

圖1:DS3231M設計參考電路
點擊查看DS3231M設計參考電路分析:http://me3buy.cn/ads/cntads/banner_id/562/from/alone
DS3232
DS3232是一款集成了晶體和靜態RAM的精密I²C實時時鐘,類似于DS3231,但進行了少許修改:
I²C超時檢測,該功能可以限制I²C接口的最低工作頻率。
32kHz輸出驅動器更改為推挽輸出,省去一個外部上拉電阻,節省空間。能夠加快時鐘的邊沿速度,降低器件功耗。
電池切換時,可通過BB32kHz位選擇使能/禁止32kHz輸出。
DS3232的32kHz輸出在關閉狀態下驅動至低電平;DS3231的32kHz輸出在關閉狀態下為高阻輸出。
DS3232內部可通過2個CRATE位控制溫度轉換速率,這些位用于控制器件的采樣率。采樣率決定了對溫度傳感器進行數字轉換的頻率,以及補償振蕩器的時間間隔。降低采樣率則降低了溫度傳感器的工作頻率,從而降低整體功耗。
DS3232具有236字節電池備份SRAM。
DS3234
DS3234是一款集成了晶體和SRAM的帶SPI™接口的高精度RTC,功能類似于DS3232,但進行了以下修改:
地址和數據通過SPI雙向接口傳輸。
集成256 字節電池備份SRAM。
DS32B35和DS32C35
DS32B35和DS32C35采用與DS3231相同的管芯,但這些器件進行了以下幾項修改:
增加FRAM管芯用于存儲獨立的I²C從機地址。DS32B35具有2KB FRAM,而DS32C35具有8KBFRAM。
SDA和SCL兩個I²C接口引腳在封裝內部連接在一起,外部可能也要連接起來。
兩個管芯的VCC在內部連接在一起,外部可能也要連接起來。
兩個管芯的GND在內部沒有連接在一起,必須在外部通過適當引線連接在一起,以確保正常工作。

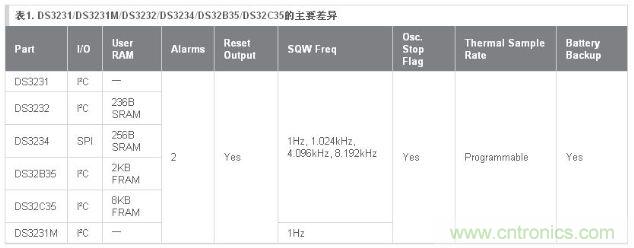

表1列出了DS323x系列產品之間的主要差異
點擊查看DS3231M的優勢:http://me3buy.cn/ads/cntads/banner_id/563/from/alone
