【導讀】羅姆近日開發出世界最小的齊納二極管0402尺寸（0.4mm×0.2 mm），這種二極管可以高密度安裝在智能手機等便攜設備上。本產品屬于世界最小的半導體產品，和以往的0603尺寸（0.6mm×0.3mm）相比，成功地將尺寸減少了55％。
日本知名半導體制造商羅姆近日開發出世界最小的齊納二極管0402尺寸（0.4mm×0.2 mm），為以智能手機為代表的手機、DSC等要求小型、薄型化的產品做出了很大的貢獻，不但可以提高設備性能、而且可以使機型更加小巧。

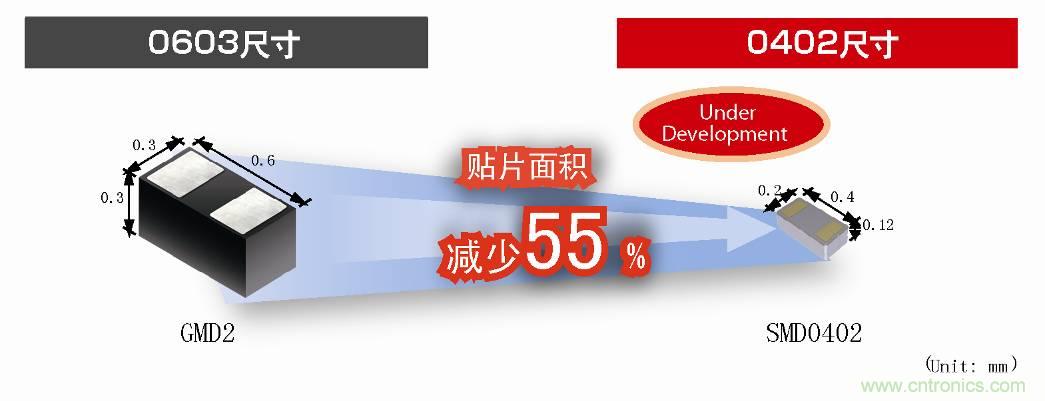

圖一：實現世界最小的貼片尺寸
生產基地在ROHM Apollo Co., Ltd.，從2012年10月開始出售樣品（樣品價格：20日元/個），計劃從 2013年4月開始以月產100萬個的規模投入量產。
近些年來，在不斷升溫的智能手機市場上，由于對產品的性能要求越來越高，零部件數量也不斷增加，這就導致產品需要可以高密度安裝的超小型零部件。在電阻、電容等這些無源元器件中，已經開發出0402尺寸的產品，使得安裝性能相應提高，但是由于二極管、晶體管等半導體產品與無源元器件相比，結構更為復雜，因此一直以來最小尺寸為0603。

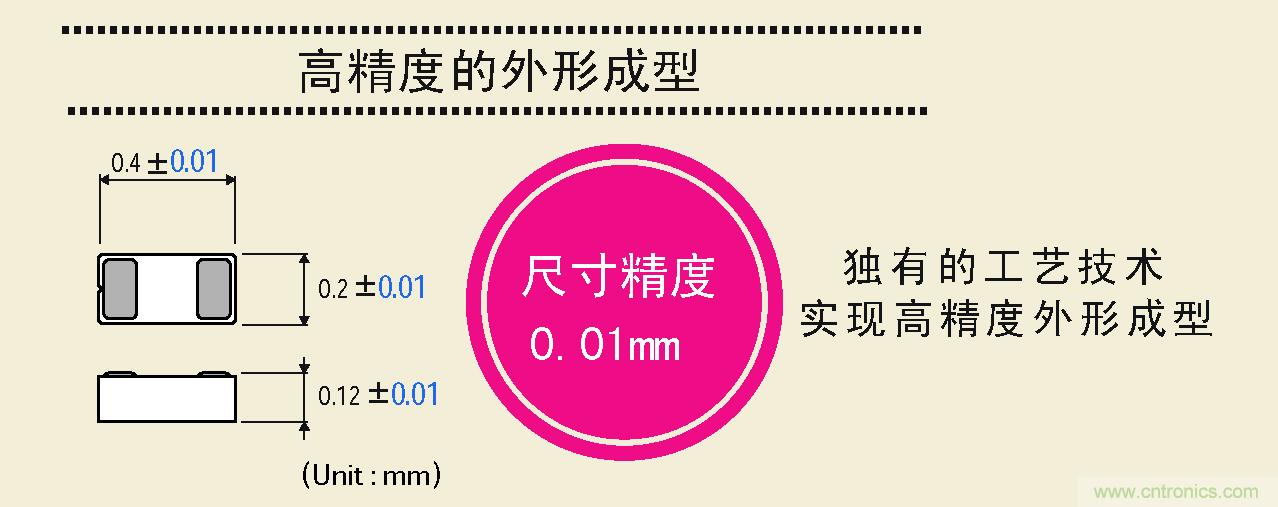

圖二：大幅度提高尺寸精度，可以實現高精度的外形成型
羅姆在2011年10月開發出世界最小的電子零部件“03015尺寸”貼片電阻等產品，打破了之前微細化的壁壘，提高了開發水平。

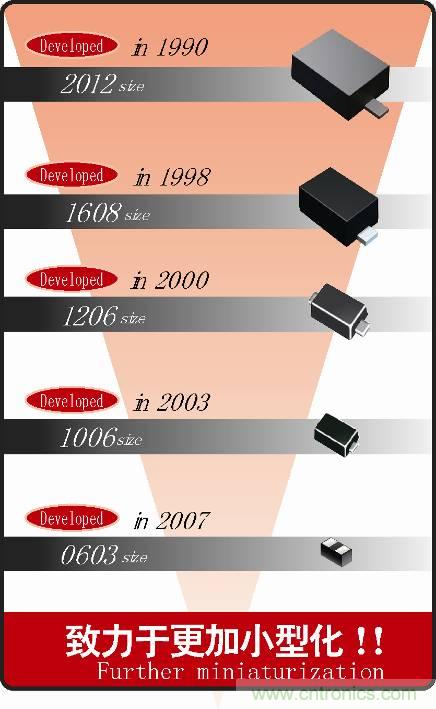

圖三：羅姆的二極管 小型化歷史
這次，羅姆把上述自行開發的微細化技術生產系統運用在了二極管的生產技術當中。通過采用特有的貼片設計結構及超精密加工技術，在維持以往產品（0603尺寸）電氣特性的基礎上，實現了超小型化、超薄型化。首先，作為0402尺寸的第一炮，實現齊納二極管的樣品出貨，并制定了量產計劃，今后也將致力于肖特基二極管等其他二極管產品的開發，不斷擴充產品陣容。
羅姆自從1967年開始進行二極管的開發和銷售以來，堅持實現產品的高效性、低損耗性、高可靠性、低容量等，致力于開發出滿足客戶需求的產品。今后也將在充實高品質的二極管產品陣容的同時，不斷加強小型化產品的開發。
特點：
采用獨有的工藝技術，實現世界最小尺寸
0402尺寸（0.4 mm×0.2 mm）
貼片的尺寸精度從±20μm大幅度提高為±10μm
電極表面使用鍍金，提高焊接特性、可靠性
