堅固耐用支持2.5GHz到2.7GHz的高能效功率晶體管

發布時間:2012-06-21

產品特性:
  • 高效率
  • 優異的耐用性
  • 較低的輸出電容,提高了 Doherty 應用中性能
  • 記憶效應低,提供優良的預失真能力
  • 內部匹配,易于使用
適用范圍:
  • 多載波應用,頻率范圍在 2.5GHz 到2.7GHz 之間
  • 用于 W-CDMA 和 LTE 基站的射頻功率放大器

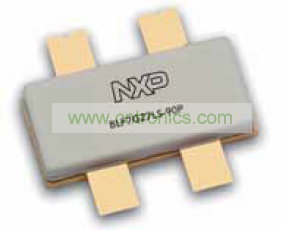

NXP 半導體推出了一款新的 90W LDMOS 功率晶體管,BLG7G27LS-90P,應用于基站,工作頻率從 2.5GHz到 2.7GHz。BLF7G27LS-90P 是推挽晶體管,采用 NXP 的第七代 LDMOS 技術,采用熱增強型陶瓷封裝。

在單載波W - C D M A 信號的A B類電路中, 平均輸出功率2 5 W時,BLF7G27LS-90P 可提供 35% 的效率和 18.5dB 增益。在這些條件下,如相鄰?fù)ǖ拦β式o出的,線性度通常是-36dBc。要獲得此性能,可以從 28V電源驅動設備,也可以用高達 32V 電源電壓驅動。

BLF7G27LS-90P 是一個堅固的晶體管,它能夠承受對應于 VSWR= 10:1 通過各個階段的不匹配負載,在目前發現W-CDMA 和 LTE 系統許多故障的形勢下,使其成為產品生存的安全選擇。產品的設計和熱增強型封裝,在典型工作條件下測量, 會產生一個低至0.4K/W 的熱阻。憑借這一特點,設備將可在低結合點溫度下運行,確保在數年的產品周期中性能穩定可靠。BLF7G27LS-90P 在 SOT1121B 中,四線無耳陶瓷式封裝。還提供一個有耳式版本,BLF7G27L-90P。

應用:

多載波應用,頻率范圍在 2.5GHz 到2.7GHz 之間
用于 W-CDMA 和 LTE 基站的射頻功率放大器

特點:

高效率
優異的耐用性
較低的輸出電容,提高了 Doherty 應用中性能
記憶效應低,提供優良的預失真能力
內部匹配,易于使用
