LTM8026:Linear推出36V、5A 微型模塊穩壓器

發布時間:2012-03-20

產品特性:

  • 支持非對稱功率均分
  • 具可調和精準 (±10%) 的電流限制
  • 在 6V 至 36V 的輸入電壓范圍內工作
  • 采用耐熱增強型 11.25mm x 15mm x 2.82mm LGA 封裝

適用范圍:

  • 適用于汽車、醫療及工業終端市場

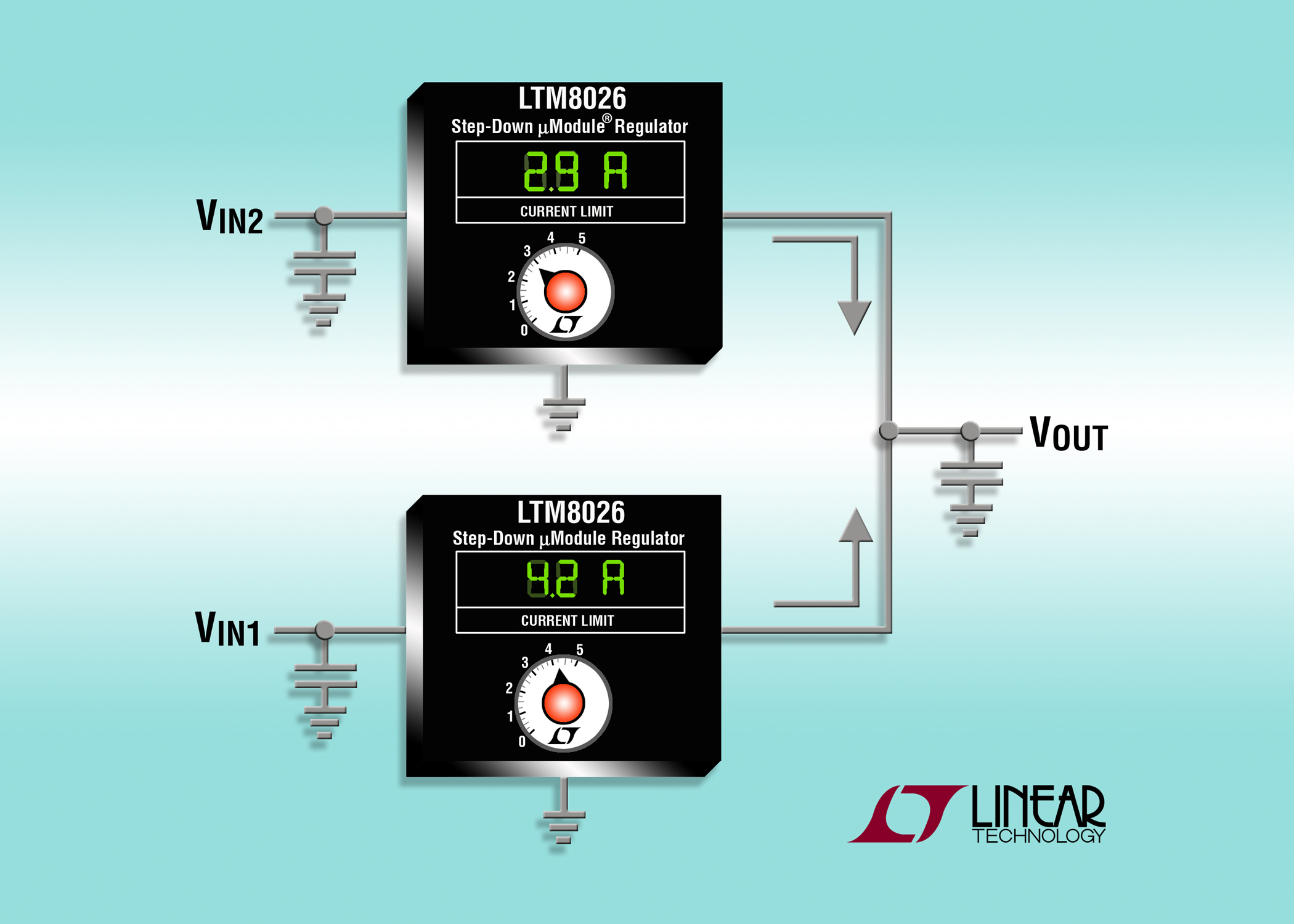

近日,凌力爾特公司 (Linear Technology Corporation) 推出 36V 輸入、5A 降壓型微型模塊 (µModule®) 穩壓器 LTM8026,該器件具可調和精準 (±10%) 的電流限制。該電流限制使設計師能設定從電源吸取的最大功率,從而防止由過流狀況引起的輸入電壓下降。當配置多個 LTM8026 使其輸出連接在一起時,能給每個轉換器設置一個獨特的最大電流限值,以滿足其旨在提供更大輸出功率的特定輸入電源限制,這種方法被稱為“不對稱功率均分”。與此不同,常見的穩壓器則必須進行電流均分,這是一種由每個輸入電源對負載輸送均等功率的功能電路,其受限于供電能力最弱的那個輸入電源軌。LTM8026 的應用包括面向汽車、醫療及工業終端市場并采用 24V 和 12V 電源 (例如:VXI 總線) 之系統中的負載點調節。

與凌力爾特的其他微型模塊穩壓器一樣,LTM8026 在表面貼封裝內包括了 DC/DC 控制器、電源開關、電源指示器、補償電路和適量的輸入及輸出電容。電流限制可利用電壓或電阻器分壓器調節,并可在熱敏電阻器的作用下,隨著節溫或環境溫度的升高自動降低,以防止 LTM8026 或負載過熱。

LTM8026 在 6V 至 36V 的輸入電壓范圍內工作,利用單個電阻器可調節輸出電壓在 1.2V 至 24V 范圍。在 12V 至 3.3V 輸出的應用中,LTM8026 在 2A 時實現了 89% 的工作效率。就噪聲敏感型應用而言,該微型模塊穩壓器可同步至一個頻率范圍為 100kHz 至 1MHz 的外部時鐘。其他特點包括外部可調軟啟動、可調開關頻率和過熱停機。

LTM8026 采用耐熱增強型 11.25mm x 15mm x 2.82mm LGA 封裝。針對 -40°C 至 +125°C 范圍的兩種溫度級 (E 和 I) 版本均有現貨供應。
