新聞事件：

• 泰克推出33GHz 4 通道高精度示波器新品DPO/DSA70000D系列
• 泰克收購擁有互補技術的Optametra公司

事件影響：

• 泰克示波器系列超越業界之前32GHz（2通道）的同類領先競爭方案

為大步超越業界之前32GHz（2通道）的同類領先競爭方案，泰克公司一氣呵成，于近日推出在全部4個通道上均可提供高達33GHz帶寬的高精度示波器新品DPO/DSA70000D系列，并宣布收購擁有互補技術的Optametra公司（相干光標準測試領域的開拓者和領先者），欲上演“后來者居上”的一幕大戲。

當然超越競爭對手并不是最終目的，因?yàn)闈M足市場需求才是成功的王道。“高速光纖、射頻（RF）和超過20Gb/s數據率的串行數據測量等研發項目需要高帶寬、高精度和低噪聲的示波器，而這類最前沿的研發項目在中國也已切切實實在開展了，甚至在某些領域代表了全球最先進的水平。”泰克資深應用工程師田錚表示，“泰克33GHz高精度示波器系列的推出正可謂恰逢其時，并且突破了以往這類高性能平臺的局限，非常貼合中國和全球市場的前瞻性研發和測試測量的需求。”

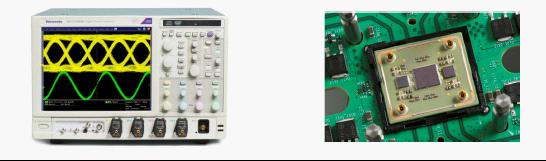

圖1：DPO/DSA70000D系列示波器基于領先的多芯片封裝ASIC采樣前端和降噪技術，是業界精度最高的示波器。

基于自己芯片設計團隊定制開發的高性能前置放大器和采樣/保持多芯片封裝ASIC以及業內領先的實時采樣技術，泰克33GHz高精度實時示波器的緊密集成前端具有極低的損耗和極低的噪聲，在2個通道上可實現100GS/s采樣率以及在4個通道上可實現50GS/s采樣率，其中的DPO/DSA73304D型號成為市場上最快、精確度最高的示波器。這些新產品提供了比采樣示波器更強的調試能力，精度卻又過之而無不及，為從事高性能系統和芯片行業的設計與驗證工程師提供了最清晰的可視化系統，以便他們進行調試和應用驗證工作。

田錚強調說，除了實時采樣率高居行業之首，泰克33GHz新產品還具備10 TS/s等效采樣率，是最接近的競爭對手的50倍，輸入靈敏度達到6.25mV/div，具備大于300,000 wfms/sec 的最高波形捕獲率。

完整支持100Gb/s甚至更高速率的光調制分析

不管是熱炒的“物聯網”、“云計算”，還是“三網融合”、“四屏合一”，這些新興應用和商業模式的實現都離不開高速通信對海量數據傳輸?shù)闹С郑瑤捫枨蟪手笖?shù)級增長。面對高速通信復雜數據傳輸和更小的冗余量，工程師需要新的抖動分離方法，而隨著目前光纖速度達到100Gb/s甚至更高速度，光調制設計分析需要4×25G或更高的帶寬，并對示波器提出了高精度的時間測量能力、會聚和向前兼容性要求。作為前瞻性研發項目的重要測試測量?jī)x器，高端示波器自然延續了光通信設備的高速、高帶寬之爭。

泰克最新推出的33GHz示波器DPO/DSA70000D系列產品提供了4個高精確度的通道，可以幫助研發人員精確地驗證光調制技術，通過協同Optametra公司的相干光波信號分析儀，可實現光纖PM-QPSK、QAM16、其它復雜的調制信號的可視化與測量。“收購Optametra之后，泰克更可為光纖網絡、半導體元器件以及設備開發者提供一站式的完整測試測量平臺，為新的相干光標準測試提供一流的分析和高性能方案支持。” 田錚指出。

對于復雜光調制分析，泰克的新款高端示波器可準確支持高達32G波特率的性能：
– 在2個通道上提供100GS/s的33GHz實時帶寬；
– 在4個通道上提供50GS/s的22+GHz實時帶寬；
– 為能夠進行16-QAM分析的高OSNR提供低噪聲支持。

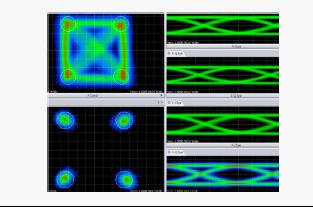

圖2：DPO/DSA70000D系列產品提供了4個高精確度的通道，可以幫助研發人員精確而快速地分析240GB/s信令。[page]

DPO/DSA70000D系列提供的DataStore公共結構可幫助加速Q(mào)PSK分析結果，為像MATLAB和LabView這樣的第三方程序提供比往?？?0倍的測試數據流通道。以前用戶要自行導出數據進行分析，如今示波器開放了DataStore接口，通過采用MATLAB® 或Microsoft® .NET語言等第三方工具，用戶能夠?qū)⒉ㄐ螖?shù)據的處理算法直接插入到示波器顯示系統和應用軟件之中。

唯一的一鍵式時域、頻域和調制域高精度測試平臺

對于寬帶射頻技術研究項目，如今前瞻性開發的趨勢包括但不限于：1.短距離寬帶通信；2.通信鏈路使用微波頻率及更高的頻段；3.在先進的雷達中使用寬帶線性調頻技術以獲得更高的分辨率等。這些寬帶射頻/微波驗證需要更高帶寬和更高分辨率的儀器，小型化信號分析軟件，模擬、數字和射頻/頻譜結合，在射頻直接分析等。

針對這些需求，DPO/DSA70000D系列可直接數字化射頻載波到33GHz（Ka波段），從而消除了校準的挑戰和由外部下變頻所導致相位/頻率失真；還可直接分析寬帶和多波段相干信號，為先進的多載波通信系統和多波段雷達驗證消除了相干測量的困難。

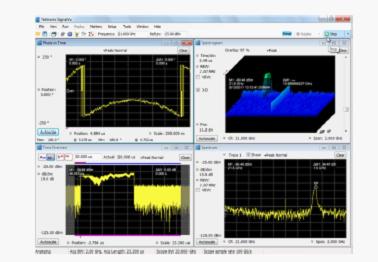

圖3：寬帶射頻/微波驗證需要DPO/DSA70000D的高帶寬和高分辨率。

使高速串行數據調試得到極大加速

眾所周知，系統接口已從低速?gòu)?fù)雜的并行總線轉換至簡單的速度高達數G的高速串行總線，未來還將進一步在帶寬上升級換代。標準的迅速擴散意味著復雜度增加（更快的邊沿、轉換速率影響EDA建模、封裝、PCB設計、測試測量工具）。因此業界除了需要示波器成為具備更高帶寬、效率更高且整合了嵌入式技術和和可測試性設計（DfT）的測試解決方案平臺，還希望能獲得高速串行一致性測試套件。而這些正是DPO/DSA70000D的創新點。

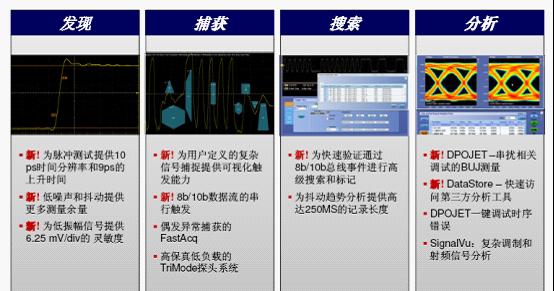

圖4：從發現、捕獲到搜索、分析，DPO/DSA70000D系列33GHz示波器囊括了多個行業第一和關鍵創新點。

上升時間/斜率對第三代串行數據尤為關鍵,需要儀器提供低噪聲、過采樣和快速上升時間特性。泰克新型33GHz示波器系列可提供9ps（20/80）的上升時間，能準確檢定的信號可達20ps。該產品系列4個通道ET模式下具有10TS/s等效采樣率，可為20-28G SERDES測量提供精確的時間分辨率。

與競爭對手只可提供給矩形形狀的可視化觸發不同，泰克的33GHz新品在示波器顯示屏上為捕獲真實信號行為提供了高達8個可定制的形狀（如梯形、六角形等），為工程師定義難以界定的觸發事件提供了便利。這些示波器還提供新的抖動分離方法——即支持有界不相關抖動(BUJ)分離，有利于偵測到新的抖動源，可解決通常在10GbE-KR上發現的串?dāng)_引起抖動的問題。
