英飛凌600V功率開關器件家族又添新丁

發布時間:2011-06-01

新品特性:
  • 可在目標應用中實現最高達96%的能效
  • 具有很低的開關損耗和傳導損耗
應用范圍:
  • 高能效的電機驅動家用電器



在德國紐倫堡舉辦的PCIM Europe 2011展會(5月17日至19日)上,英飛凌科技600V逆導型(RC)IGBT家族的兩名新成員閃亮登場。這兩款新的功率開關器件可在目標應用中實現最高達96%的能效。利用這些全新推出的RC-D快速IGBT,可以設計更高能效的電機驅動家用電器,它們使用更小的組件,因而總成本低于同類系統。

英飛凌RC-D功率開關器件系列在單一芯片上融合了市場領先的英飛凌專有技術TrenchSTOP™ IGBT(絕緣柵雙極型晶體管)和續流二極管,具有很低的開關損耗和傳導損耗,并且減小了永磁電機驅動電路的展板面積。新的RC-D快速IGBT具備更高開關頻率,可實現更高能效,并且僅略微增加了逆變器的損耗。這有助于各種類型的應用實現節能、降低對散熱管理的要求和降低電磁干擾(EMI),包括家用空調風扇、洗碗機電機以及其他以4kHz至30kHz開關頻率工作的家用電器電機驅動裝置。

英飛凌科技IGBT業務經理Roland Stele表示:“這種單芯片集成了IGBT和二極管的技術,能夠讓我們的客戶滿足消費者對高能效的要求,同時將逆變器的成本降低達10%,并將IGBT的占板空間最多縮小50%。有了英飛凌新推出的這些快速開關頻率器件,如果制造商把RC-D快速IGBT用于風扇電機、壓縮機及其他基于逆變器的系統,將進一步將電機逆變器的能效提高20%,并再度降低系統成本。”

對于家電逆變器,這個系列的產品能夠讓客戶設計出以高于16kHz頻率工作的高能效逆變器,將聲頻噪聲降至絕對安靜的水平。此外,在采用無傳感器磁場定向控制(FOC)的小型電機驅動裝置中,開關頻率越高,采樣率就越高,因而BLDC電機動態控制(力矩和速度)也更精確。

在200W系統演示板上進行的比較測試中,相比于裝配RC-D器件的電路板,新的RC-D快速器件將開關頻率提高了1-2%左右,而熱損耗則平均降低了20%。這種新器件經專門優化,最大限度地降低了傳導損耗。對于以較低開關頻率工作的電機,傳導損耗對能效具有顯著影響。新推出的這個器件系列,使英飛凌的產品組合更加完備。

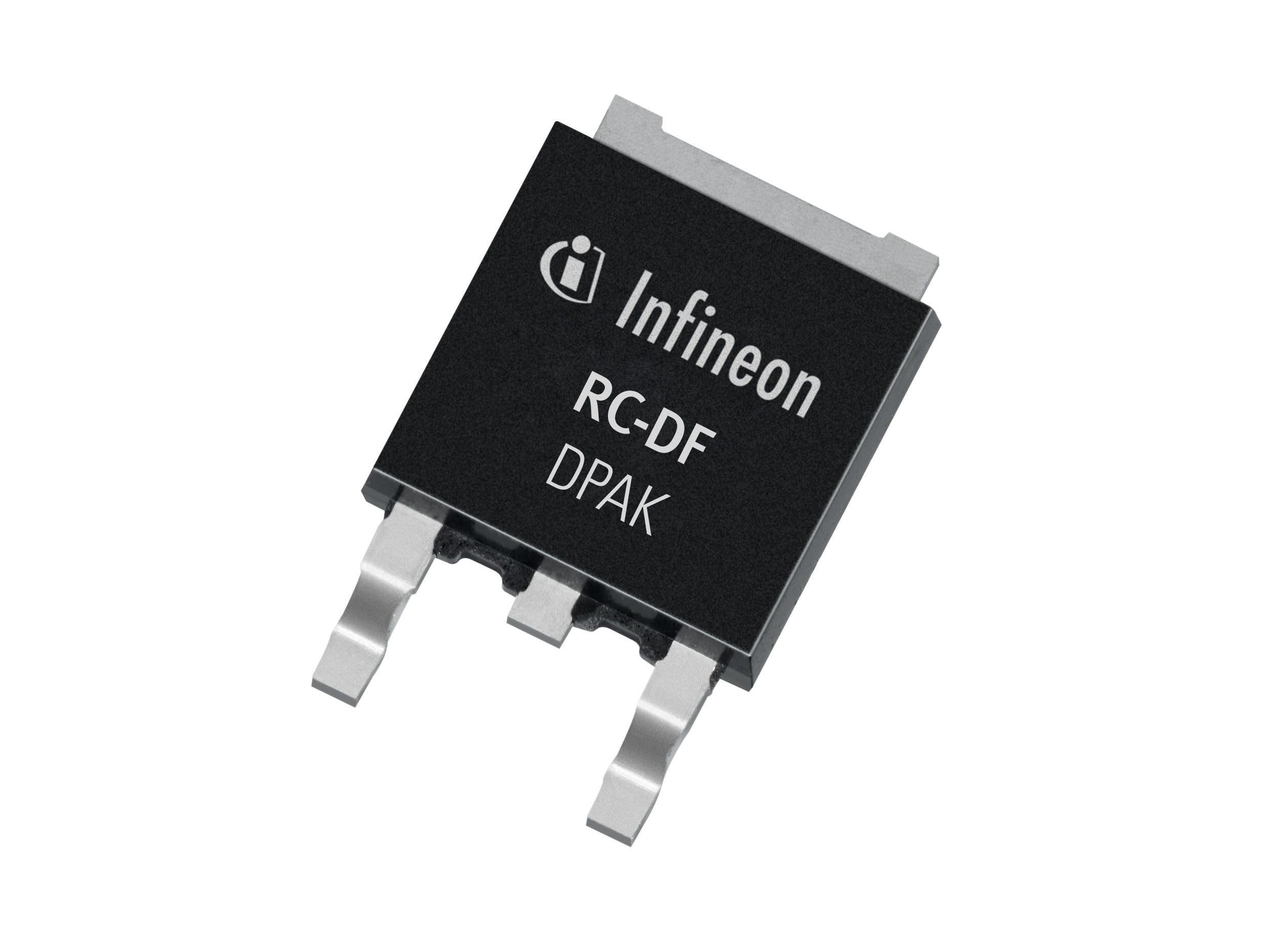

英飛凌將推出兩個型號的600V RC-D快速IGBT:一個是2.5A器件,最高可支持100W的逆變器輸出功率,另一個是4A器件,最高可支持200W的輸出功率。與RC-D家族的所有成員一樣,這兩款器件均采用外形尺寸為2.30mm x 6.50mm x 7.22mm的DPAK(TO-252)封裝。其他適用于這類型應用的IGBT則通通采用了尺寸更大的D 2PAK(TO-263)或TO-220封裝(9mm x 10mm x 4.5mm) 。
