新型汽車電子系統元器件解決方案（上）

本專題的上半部分介紹了在安全系統、娛樂系統中電子元器件發揮的作用，同時介紹了新能源汽車對汽車電子元器件提出的新要求。汽車電子系統非常復雜，因此在下半部分中，我們將繼續探討新型電子元器件在新型汽車電子系統中發揮的作用，如保護器件在車載網絡系統的保護方案、車載照明檢測與保護方案以及混合動力車(HEV)中的半導體器件解決方案等。

車載網絡系統電路保護方案

車載網絡系統將扮演著越來越重要的角色。新型客車、卡車、公共汽車甚至摩托車都已成為移動的網絡，將眾多特征和功能連接在一起，如內置控制、移動媒體和無線網絡。信息娛樂系統、遠程信息處理、安全控制等的應用均需使用幾種現有的網絡標準，其中LIN、CAN、FlexRay就是最重要的三種標準。

LIN拓?fù)涞碾娐繁Ｗo(hù)措施

LIN總線拓?fù)渫ǔＳ糜谶B接開關、傳感器和促動器至車載網絡LIN總線標準要求當LIN總線路因正電壓小于 26.5V或接地而出現短路時，網絡應恢復正常工作。物理層上的ESD浪涌電阻根據IEC61000-4-2要求必須符合最低放電電壓電平±2kV。然而，ECU連接器上可能會出現達到±8kV的電平。

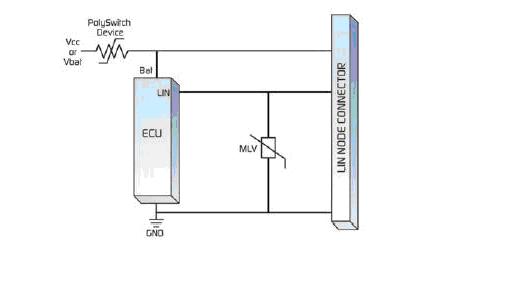

下圖為為協同的電路保護圖，顯示出一個設置在功率輸入的可復位PolySwitch器件如何在電源輸入端保護ECU和LIN節點連接器免受過電流情況的損傷，以及一個MLV（多層電壓敏電阻器）如何為車載網絡應用提供所需的高電流處理和能量吸收的過電壓保護。

需要通過過電流保護對出現故障或過載現象時進行過電流限制。同時也需要通過電路保護設備限制電壓尖峰或處于穩定的過電壓狀況。


CAN 拓?fù)涞碾娐繁Ｗo(hù)措施

CAN總線收發器可允許總線供電電壓高達+/-80V直流電。然而，甩負荷浪涌會產生出比ISO-7637-2標準（最大86.5V）中規定的更高瞬態，可能會損傷收發器。收發器的操作電流也因供貨商的不同而有所差異。

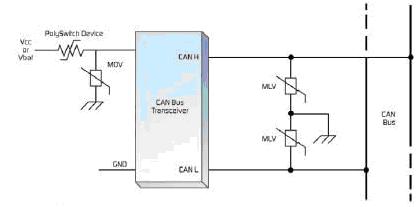

下圖顯示了如何在電源輸入端應用可復位PolySwitch設備和MOV（金屬氧化電壓敏電阻器）從而避免因車載供電系統中心的浪涌電流和電壓異常而產生的損傷。



FlexRay拓?fù)涞碾娐繁Ｗo(hù)措施

FlexRay協議專為線控應用所設計，如線控剎車和線控方向盤。該線控網絡方式支持同步和異步數據傳輸，數據傳輸率約為10Mb/s，具有時間觸發和事件觸發行為、冗位和容錯的特點。

該結構支持一“束”2個節點至64個節點，其功能主要依靠于兩種類型的處理器—ECU和“活動星”。 FlexRay通訊通過一個常用總線或一個星形連接在ECU之間進行。FlexRay元件的總線輸入必須避免在總線路和系統供電電壓或地電位之間出現短路現象。

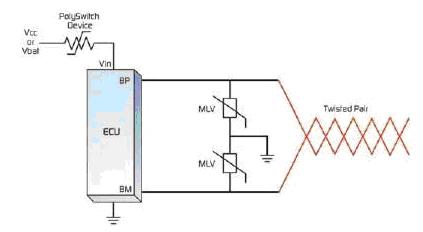

下圖方案利用一個PolySwitch設備進行過電流保護。


 [page]

車載照明電路保護方案

車載照明系統要求高達55A的峰值浪涌電流?？刂栖囕d照明的理想解決方案之一，就是將一個高壓側前置FET驅動器和功率FET組合。

一個前置 FET 驅動器被用來控制系統中的四種不同負載。這種組合能夠通過溫度系數較好地控制阻性負載。通常，負載被連接在低壓側，而功率 FET 則在高壓側完成配置，以為負載供電。每一條通道都可以由一個來自微控制器的并行輸入信號或串行編程寄存器來控制。在一個并行結構中，一個通用 I/O 或基于定時器的輸出被用來控制負載電流。

柵極驅動輸出通常為一個恒定電流源，并且吸入輸出端來控制 FET 柵極電容充電和放電特性。與輸出串聯的一個外部電阻器限制了 FET 開關轉換的升降次數。這種效應使轉換率得到了控制，同時還可有助于減少會增加電磁干擾（增加開關損耗和功耗）的開關極限期間出現的快速電流變化。這些輸出在內部被控制在 17V 的最大輸出電壓以下，以保護外部 FET 柵極免于源擊穿損壞。與一款集成的解決方案相比較，可以對前置 FET 驅動器和功率 FET 的組合進行配置，以防止應用中的動態和靜態故障。

車載照明電路故障檢測和控制方案

在所有的系統中故障檢測都是至關重要的。能夠獨立地對 “開啟”狀態下有短路負載和過電流現象以及“關閉”狀態下有開路負載的每一條通道進行故障檢測，將使系統能夠做出正確的反應。這種檢測同時還可以將出現故障的通道隔離開，以避免影響其它正常通道，特別是在涉及熱相互作用問題的時候。

當檢測到一個過電流狀態時，通過“關閉”器件或激活將以低占空比自動重試和 “開啟”FET 的選項設置，就可以對 FET 進行保護。這樣就允許系統不斷地檢查故障是否已經被排除，并且不會破壞 FET。

在“關閉”狀態下監控開路負載故障為系統提供了負載完整性信息。當開關完全處于“關閉”狀態下時，通過監控外部功率 FET 的電源電壓，就可以實現對每一條通道開路負載故障的檢測。

同樣地，為了防止開關轉換期間出現錯誤的故障報告，一種抗尖峰脈沖濾波器在電源轉換期間被激活，以屏蔽故障。可以對該抗尖峰脈沖屏蔽時間進行編程來對所有轉換率控制實施進行補償。如果該開路負載發生在開關轉換以后，那么在系統做出正確的動作以前故障的確定有效時間比故障掩模時間要長。正確的動作就是使該場效應晶體管保持在“關閉”狀態下。

將一個高壓側前置FET驅動器和功率FET組合被廣泛地用于負載控制，例如：車載電子的白熾燈泡、繼電器螺線管和傳輸螺線管等，還可能被應用于那些要求通過串行總線通信或者并行輸入控制來實現負載控制的工業和商業應用中。將每一個功率 FET 與熱相互作用隔離的這種能力，在那些單通道短路或者熱關閉故障不會中斷其它負載控制通道功能的情況下是非常有好處的。

混合動力車(HEV)中的半導體器件解決方案

高電壓帶來的挑戰是混合動力車必須解決的問題。幾年前，汽車中的功率器件大多數都是55V到60V的MOSFET，主要用于汽車的動力傳動系統?，F(xiàn)在的汽車，包括混合動力汽車，則采用20V到600V的功率器件。對于動力轉向及制動這類應用，開發工程師正在尋找具有低導通阻抗的高性能低壓溝道型MOSFET，以降低汽車的功耗。

輕度、全面及插電式HEV更是需要600V到1,200V之間的高電壓電子系統，這使設計更具挑戰性。除了需要高達600V到1,200V的高電壓能力外，也需要驅動逆變器和DC/DC轉換器中前所未見的電流密度的開關。功率IC要面對這樣的高功率、高電壓以及高能源，就要以堅固耐用、可靠性和安全作為主要的條件。IR 的Hauenstein博士曾表示，電機驅動IC的保護功能非常重要，在HEV牽引電機出現嚴重故障和短路時，免除了微型控制器的互動需要。因為這個問題在HEV逆變器中，開關高電流、高電壓IGBT時十分常見。”

IR的HEV方案系列也包括了具備非常低EMI和優化了的開關性能的驅動器及開關。例如最新的DirectFET MOSFET產品便完全不用鍵合線，并且因為消除了大部分的寄生電感，以及具備最小的封裝電阻，所以能夠提供最佳的開關性能。除了領先行業的低導通電阻、卓越的開關性能和增強了的溫度能效(例如雙側散熱)，這款十分先進的無鍵合線芯片尺寸封裝讓設計的體積顯著減小，特別適用于高功率要求或者如HEVDC/DC轉換器這些快速開關應用。

IGBT和功率MOSFET作為混合動力汽車的核心技術，吸引功率半導體廠商紛紛瞄準這個龐大的市場。ISuppli曾預測汽車IGBT市場有望以17.2%的年復合增長率高速發展，位居汽車電源管理器件之首，MOSFET市場增長居其次。雖然在未來幾年中混合動力車輛還將只是占據車輛市場的一小部分，但混合動力對逆變器和DC/DC的集中需求將形成市場對IGBT和功率MOSFET的巨大需要。

中國主要的汽車電子市場及發展機遇

安全、節能、環保以及智能和信息化，是未來汽車的發展趨勢。中國汽車市場使得汽車娛樂系統得以快速的發展，而這種發展是在現有市場規模下的呈指數生長狀態的增長。有市場研究表明，中國的總體汽車產量非常龐大，而車載娛樂系統數量也同樣可觀，主要提供OEM支持服務。

汽車運用電腦作為平臺以達到車載通信、導航、視聽娛樂、網絡控制、為區域市場趨勢的一體化而設計的集成多媒體信息系統等功能。有調查分析表明，中國現在市場發展的前景存在于大的汽車電子市場。而汽車行駛安全性和小型汽車相關的娛樂導航信息系統控制、車身電子相關控制等，將成為中國的汽車電子產品市場發展的主要方向。
