測試儀器上有著數量眾多、功能復雜的按鈕，旋轉控制輸入以及多種深度嵌套的菜單，測試工程師完成一項測試工作需要多次重復的按鍵操作選擇菜單，而且測試工程師需要對儀器按鍵相當熟悉，這些操作一定程度上占用了測試工程師不少的時間，如何簡化操作，提高測試效率，是測試儀器廠商最需要思考的問題。針對傳統儀器按鈕操作繁瑣的狀況，Aeroflex（美國艾法斯公司）通過為測試儀器配備大觸摸屏作為應對之策。
全觸摸屏讓按鈕消失
Aeroflex推出的首款全觸摸屏測試儀器是SGA模擬信號發生器。SGA模擬信號發生器采用了8.5英寸LCD觸摸屏，一個屏幕上可以顯示所有相關設置信息，無需通過低水平菜單結構選擇配置。采用更少的按鍵次數，即可生成各種調制或掃頻射頻信號，從而節省工程師的操作時間。大字符和寬視角也便于操作使用。觸控鍵很大，可降低誤操作的風險，由于采用電容式觸摸屏，工程師帶著手套也能操作。
圖1 8.5英寸高清晰度LCD觸摸屏取代了操作繁瑣的按鍵
“現在平板電腦、手機和MP3播放器上面大量采用觸摸屏，年輕的工程師很喜歡也很熟悉觸摸屏操作，相信觸摸屏測試儀器也會具備同樣的易用性。” Aeroflex中國區總經理蔣琦表示。
Aerolock模塊互鎖系統方便用戶組合多種信號源
據蔣琦介紹，便攜性是SGA模擬信號發生器系列的另一個關鍵特征。SGA采用半機架寬度設計，4U高，重量不到17磅（8公斤），不到先前產品重量的一半。這樣就能很容易地將其在實驗室內到處移動或在外場使用。
專利的Aerolock™鎖定機構模塊化設計，可方便用戶將額外的射頻儀器，如第二臺信號發生器和合路器通過外部機械操作實現模塊化組合，可以通過模塊合成多種需要的信號源。簡化諸如放大器測試場景，鎖定多個信號發生器的輸入/輸出。

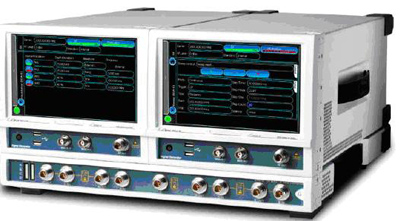

圖2 通過Aerolock模塊互鎖和背板總線連接組合多種信號源
100μs頻率切換速度節約測試時間
SGA信號發生器一個1GHz載波、頻率偏移為20kHz的單邊帶信號（SSB）的相位噪聲典型值為-135 dBc/Hz，這意味著SGA信號發生器能夠很容易地測量到80dB以上的接收機靈敏度。在通用頻率選擇模式下的快速頻率設置時間為1ms，在列表模式下的切換時間僅為100μs，這使得SGA尤其適用于快速跳頻和半導體測試環境應用，節約測試時間。
SGA信號發生器目前發布了兩種型號SGA-3和SGA-6，SGA-3頻率范圍為100 kHz – 3 GHz；SGA-6頻率覆蓋范圍為100 kHz – 6GHz，覆蓋了GSM、CDMA、WCDMA、TD-SCDMA、HSPA、WiFi、WiMax、Bluetooth、GPS、CMMB等所有民用通訊制式。
S系列模擬信號發生器內置可插拔移動硬盤，當儀器送修時，可以取下硬盤，防止數據泄密。據蔣琦介紹，SGA是艾法斯全新S系列中的首款儀器，該系列后續產品還將包括用于專門用于諸如LTE、LTE-Advance和IEEE 802.11ac等全新無線標準的全功能型數字矢量信號發生器和一系列數字矢量信號分析儀。
PXI射頻模塊滿足多用途通用無線測試
SGA信號發生器采用了Aeroflex PXI模塊。PXI模塊的概念是把傳統的測試儀器包括信號源頻譜儀等做成一個個模塊，提供PXI通信總線技術搭成測試系統來測試各種通信設備?，F在PXI測試平臺這個新的測試理念已經廣泛被手機制造商接受，在同一平臺上已經可以測試GSM，WCDMA，CDMA2000，TD-SCDMA，LTE，WiFi，WiMax，Bluetooth，GPS，CMMB等各種無線通信制式，將來TD-LTE終端市場線測試的需求到來之后，也同樣可以在這個平臺上測試。
早在2005年，Aeroflex與北京星河亮點公司合作占領了60%以上的TD終端測試市場，合作推出的第一臺TD終端測試儀SP601采用的核心就是PXI模塊。在TD-LTE領域：TM500基站網絡測試儀支持TD-LTE試驗網測試，在包括基站研發、生產及現場測試的整個市場占90%以上的份額。針對TD-LTE手機、數據卡等終端的測試，Aeroflex開發7100系列，應用于研發、生產、預認證測試。
Aeroflex 3000系列PXI射頻模塊采用了高速和模塊化設計，可以滿足于多用途的通用無線測試。蔣琦介紹說，“智能手機有著許多種類的通訊制式，比如WCDMA、TD-SCDMA、LTE、WIFI、藍牙甚至CMMB，使用一臺Aeroflex 3000系列測試儀就能測試全部信號，不需要配備幾臺不同的儀器，可用于測試現在或未來的手機機型。Aeroflex 3000可根據用戶需求定制，目前已被廣泛應用于中國市場的手機生產線測試。”
