- 動態范圍可高達40dB
- 擴大無線網絡的覆蓋范圍
- 延長3G、4G移動電話的電池壽命
- 測量
美國國家半導體公司（National Semiconductor Corporation）宣布推出一款全新的線性均方根（RMS）射頻功率（RF）檢波器，它不但具有業界最高的精確度，而且動態范圍可高達40dB。這款型號為 PowerWise LMH2120 的芯片擴大了無線網絡的覆蓋范圍，并延長了第三代(3G)及第四代(4G)移動電話的電池壽命。
美國國家半導體的LMH2120線性均方根射頻檢波器可以準確測量射頻功率放大器（PA）的輸出，以便控制發射功率，避免干擾鄰近信號。LMH2120芯片可在攝氏-40度至85 度的全溫度范圍內穩定操作，在1900MHz輸入頻率下，在高達40dB 的寬動態范圍內，無論溫度如何變化，該芯片均可保持+/-0.5dB 的準確度，這令保護頻帶的范圍可以盡量縮小。該特性可擴大信號的覆蓋范圍并提高服務水平，如能在離蜂窩基站更遠的地方實現更高的上行鏈路數據速率。
LMH2120芯片可支持采用CDMA、W-CDMA、UMTS、LTE、GSM及GPRS 等蜂窩電話標準的多模式手機和數據卡，并確保無論采用以上哪種調制方式，都能實現信號的穩定收發。LMH2120的獨立調制測量值可低至0.3dB以下，因此無需為了確保準確度而進行大量的查表工作。此外，LMH2120芯片還設有關斷引腳，以便降低無測量工作時的功耗，延長手機的電池壽命。
LMH2120 線性均方根射頻功率檢波器 -- 技術規格

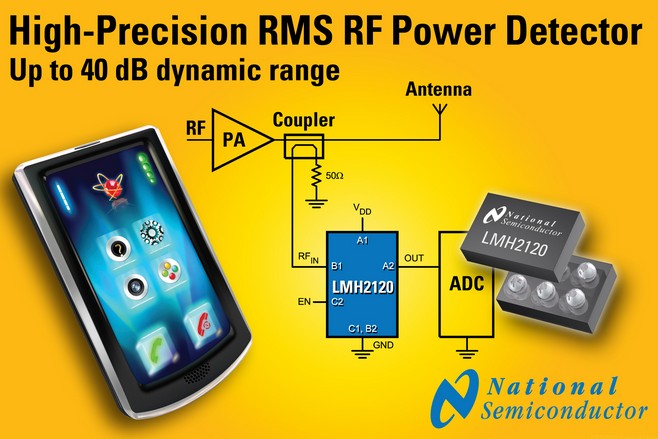

LMH2120線性均方根射頻功率檢波器只需一個單一的2.7V至5V的電源即可正常工作，輸出電壓與以dBm為計量單位的射頻輸入功率成正比。因此無需額外校準，而且還可以在系統內采用較低分辨率的模擬/數字轉換器。手機設計工程師可以利用定向耦合器或阻性分接頭將LMH2120芯片連接至功率放大器的輸出端。
LMH2120芯片輸出電流為2.9mA，采用低功耗的關斷模式時，功耗可降低至3.8uA。此外，當射頻功率檢波范圍介于-35dBm 至5dBm之間時，這款芯片可在50MHz至6GHz的頻率范圍內工作。
LMH2120芯片是繼新近推出的LMH2110對數均方根(LOG RMS) 射頻功率檢波器之后推出的又一款全新產品。LMH2110芯片可在 50MHz至8GHz的頻率范圍內準確控制射頻功率放大器的輸出，其射頻功率檢波范圍介于 -40dBm 至 5dBm 之間。
價格及供貨情況
LMH2120芯片采用小巧的6焊球 microSMD 封裝，大小只有0.82mm x 1.22mm，采購以 1,000顆為單位，單顆售價為2.40美元，現已批量供貨。如欲進一步查詢有關LMH2120芯片的資料或訂購樣品及評估板，可瀏覽 http://www.national.com/pf/LM/LMH2120.html 網頁
