產品特性：

• 可對X電容自動進行放電
• 能消除功率損耗
• 可輕松滿足各項安全標準

應用范圍：

• 所有帶X電容、要求極低待機功耗的AC-DC轉換器
• PC、服務器/工作站、顯示器和電視機、打印機和筆記本電腦
• 符合EuP Lot 6要求的電器和具有極低空載功耗的適配器

用于高能效電源轉換的高壓集成電路業界的領導者Power Integrations公司（納斯達克股票代號： POWI ）近日宣布推出創新的雙端子 CAPZero 系列IC，該IC可對X電容自動進行放電，不僅能消除功率損耗，還可輕松滿足各項安全標準。

X電容通常位于電源的輸入端子之間，用于過濾EMI噪聲。由于它們可以在AC斷電后長時間貯存高壓電能，因此會構成安全威脅。電阻通常用于對這些電容進行放電，以便滿足安全要求；但這些電阻會在AC接通后產生恒定的功率損耗，這是造成空載及待機輸入功耗的重要因素。

CAPZero 與放電電容串聯時可充當智能高壓開關。施加AC電壓后， CAPZero 可阻斷X電容安全放電電阻中的電流，這樣可在230 VAC時將功率損耗將至零，這完全符合IEC16301規定（IEC16301第4.5款，將5 mW以下的待機功耗降至零）。AC斷電后，將 CAPZero 與泄放電阻并聯，可對X電容自動進行安全放電。這種方法還有助于靈活選擇X電容，以優化差模EMI濾波，并在功耗不變的情況下降低電感成本。創新的雙端子設計本身已滿足所有針對開路和短路故障測試的國際安全標準，因此 CAPZero 可在系統輸入保險絲之前或之后使用。

Power Integrations產品營銷經理David New表示：“新的能效標準已將X電容放電電阻列為重要功耗源。 CAPZero 作為一種具有成本效益的簡單解決方案，可消除這種損耗，同時并不需要改變系統或PCB布局。它不僅容易導入設計，而且只需稍作修改即可改進現有設計，使其輕松符合新的能效標準。”

CAPZero 適用于所有帶X電容、要求極低待機功耗的AC-DC轉換器。 CAPZero 集成了825 V或1000 V MOSFET，可滿足各種電源設計的需要。此外，它還是多種產品應用的理想選擇，這些應用包括PC、服務器/工作站、顯示器和電視機、打印機和筆記本電腦，以及要求符合EuP Lot 6要求的電器和要求具有極低空載功耗的適配器。

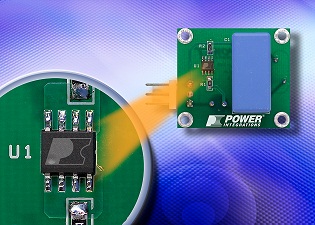

CAPZero器件現在以S0-8封裝供貨，基于10,000片的數量每片單價為0.40美元。
