FDFME3N311ZT:飛兆半導體實現高效率的升壓開關

發布時間:2009-10-12 來源:美國飛兆半導體

產品特性
  • 具有極低的輸入電容 (典型值55pF) 和總體柵極電荷 (1nC),以提升DC-DC升壓設計的效率
  • 采用飛兆半導體專有的PowerTrench工藝技術

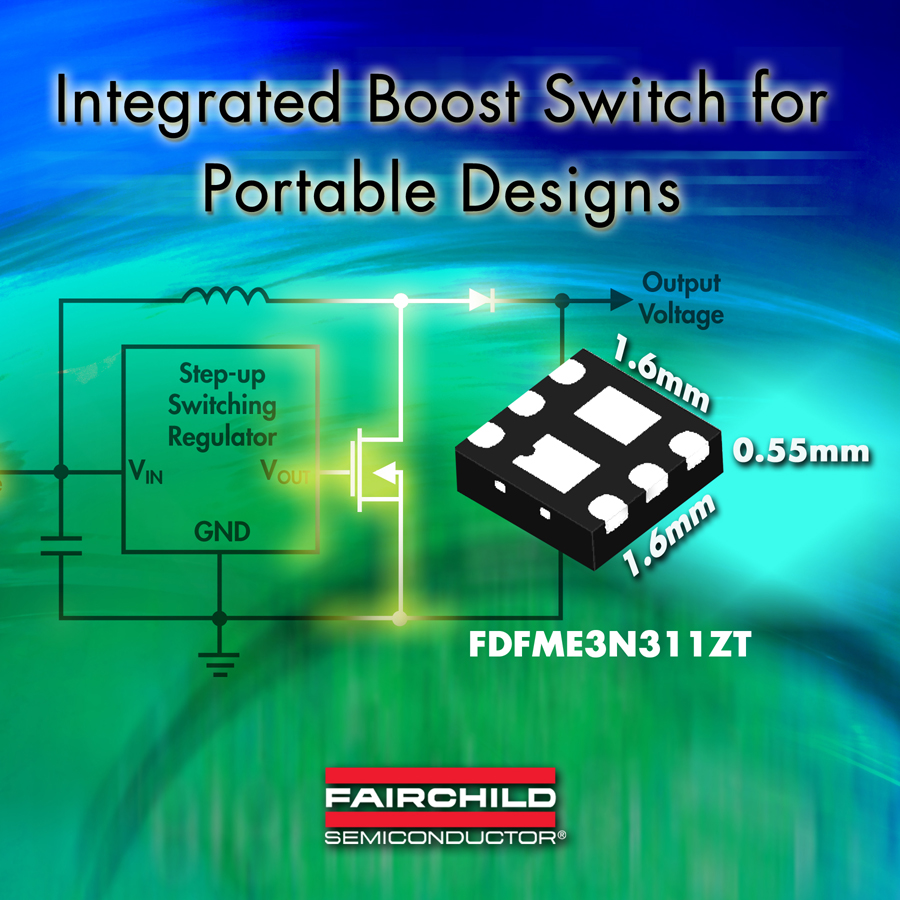

  • 在緊湊 (1.6mm x 1.6mm) 和低側高 (0.55mm) MicroFET™ 薄型封裝中,集成了兩個分立器件
  • 具有寬泛的擊穿電壓 (20V-1000V) 范圍
適用范圍:
  • 手機、醫療、便攜和消費應用設計的升壓轉換電路
飛兆半導體公司 (Fairchild Semiconductor) 全新的升壓開關產品FDFME3N311ZT,有助提高手機、醫療、便攜和消費應用設計的升壓轉換電路效率。該器件結合了30V集成式N溝道PowerTrench® MOSFET和肖特基二極管,具有極低的輸入電容 (典型值55pF) 和總體柵極電荷 (1nC),以提升DC-DC升壓設計的效率。FDFME3N311ZT 采用飛兆半導體專有的PowerTrench工藝技術,通過仔細優化動態性能來降低開關損耗。其肖特基二極管的反向泄漏電流隨溫度升高的變化小,可以防止轉換器效率隨封裝溫度升高而降低。該器件在緊湊 (1.6mm x 1.6mm) 和低側高 (0.55mm) MicroFET™ 薄型封裝中,集成了兩個分立器件,不但能夠滿足緊湊型DC-DC升壓設計的需求,而且相比先前的升壓開關產品節省36% 的電路板空間。

FDFME3N311ZT提供30V的擊穿電壓,可為手機等應用驅動多達7個或8個白光LED(實際數字取決于所選擇的LED和設計保護帶)。白光LED通常用作手機等移動設備的顯示器的背光照明,一般以串聯方式連接,以確保每個LED具有相同的正向電流和亮度。以每個LED的正向電壓約為3-3.5V計算,使用這款升壓開關將有助于逐步提高現有的電池升壓輸出電壓(大多數情況下為單一鋰電池)。

這款升壓開關是飛兆半導體多元化的MOSFET產品系列的最新成員,該產品系列具有寬泛的擊穿電壓 (20V-1000V) 范圍和先進的封裝技術等特點,能夠解決現時設計所面對的各種復雜的功率和空間難題。
