產品特性:
- 尺寸為2.5×2.0mm
- 頻率溫度特性為±0.5×10-6
- 高精度
- 活性下降很小
- 搭載了QMEMS印制蝕刻芯片
應用范圍:
- 手機終端的GPS應用

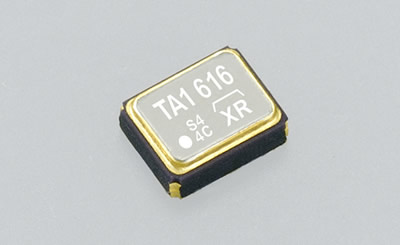

Epson Toyocom公司開始批量生產針對手機終端的GPS,在小型且高精度TCXO(溫度補償晶體振蕩器)TG-5005CG中搭載了使用QMEMS技術制作的印制蝕刻芯片的產品。
最近幾年,在手機緊急報警的特定位置定位等用途中,用于手機終端的GPS(全球位置測定系統)的市場不斷擴大。因此,測定正確位置中所需的小型、高精度的TCXO的需求也不斷增加。
Epson Toyocom為了滿足需求,推出至今為止以規格尺寸為2.5×2.0mm、頻率溫度特性為±0.5×10-6的小型且高精度TCXO TG-5005CG供應市場,但為了實現更高的穩定特性和生產性,開始批量生產高精度TCXO:TG-5005CG,其特點是搭載了通過使用獨自的QMEMS技術制造的高精度且特性偏差小的印制蝕刻芯片。
高精度TCXO中一直存在著如何減少振蕩元件的特性偏差的問題,與晶體芯片的偏差一起調整振蕩電路等,對特性及生產效率帶來了影響。
Epson Toyocom使用了獨自的QMEMS技術,通過搭載雖小但精度高且特性偏差小的印制蝕刻芯片,成功制造出活性下降(Activity Dip)很小,且對于GPS接收信號時的溫度或沖擊等外部環境變化穩定特性極高的TCXO。此外還提高了生產效率,使穩定供應成為可能。
主要規格
項目 | 規格 |
外部尺寸規格 | 2.5×2.0×0.9t mm |
輸出頻率范圍 | 13MHz~40MHz |
初始頻率公差 | ±2.0×10-6 最大 |
頻率溫度特性 | ±0.5×10-6 最大 |
工作溫度范圍 | -30 ℃ ~ +85 ℃ |
電源電壓 | +2.8V?。?biāo)準) |
