所有產品在出售前都必須經過電磁兼容（EMC ）合規性測試，經驗豐富的工程師都清楚地知道，要想項目成功，必須在設計早期就開始規劃。所涉及的途徑包括良好的設計實踐、模擬和預測試，但這些方法并不能夠總是確保成功，并且在測試期間發現的問題通常需要添加額外的濾波或屏蔽來緩解，以便最終獲得產品通過。
另一種（或額外）“修復方法”涉及使用復合磁性材料片，可以通過切割、成型和粘貼以阻止電磁干擾（EMI）。這些噪聲抑制片 (NSS) 具有不同的磁導率和厚度，以適應多種頻率。
與金屬屏蔽相比，NSS 易于使用且無需專用工具，它們還可以纏繞電線以代替鐵氧體磁珠。雖然 NSS 通常在戰術層面用于解決測試中發現的問題，它們也可以在戰略層面用作經過深思熟慮設計的一部分。
NSS 概述
NSS 是通過在聚合物中混合微米級磁性材料粉末來形成復合磁性材料而制備。

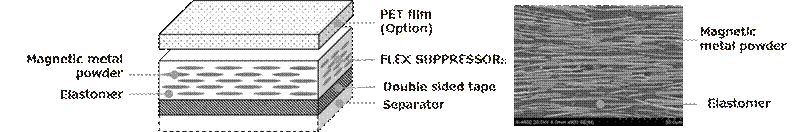

圖 1：NSS 構造圖。
這種材料具有復數磁導率 (μ)，包括兩個分量 μ’和 μ”，它們分別表示支持磁通量能力和噪聲吸收效果。通過仔細控制這些特性，KEMET 創建了 FLEX SUPPRESSOR? NSS 產品線，能夠在1MHz 至 40GHz范圍內衰減噪聲信號，并維持磁通量。
圖 2：FLEX SUPPRESSOR? NSS 覆蓋廣泛的頻率范圍。
用于噪聲吸收的NSS
考慮到應從所有設計項目的一開始就考慮 緩解EMC，因此開始階段就可以將 NSS 視為所有解決方案的一部分。除了防止對附近設備造成不必要的干擾外，良好的 EMC 設計還可以防止任何系統發生自干擾。
項目設計會包含多個干擾源，包括從外殼反射的信號、外殼開口、內部輻射噪聲，甚至來自電路其他部分的串?dāng)_。添加多個濾波器并引入屏蔽需要額外空間，使設計復雜化，并增加重量和成本。但如果采用 NSS ，則能夠更快速、更簡單、更便宜地完成，其中不需要額外空間或其他組件。
NSS 可以降低移動設備、物聯網節點和遙控器等無線設備中接收器電路的敏感度，以便提高可靠性和覆蓋范圍，同時降低射頻發射器功率要求，并簡化接收器設計。因此可減小整體功耗和尺寸，并延長電池壽命。
圖 3：RF接收器中的 NSS。
NSS 可用于防止能夠?qū)е孪到y(tǒng)故障的靜電放電 (ESD)，也可用于增強發射器和接收器之間的電磁耦合，從而增強無線功率傳輸 (WPT) 系統的性能，以加快充電速度，并提高能源效率。
圖 4：用于 ESD 保護的 NSS。
（來源：KEMET，作者： KEMET Electronics Corporation 磁性元件、傳感器和執行器產品分銷、推廣和產品管理高級經理 Patrik Kalbermatten）
