消費類電子與射頻敏感性應用中開關電源的EMI優化

發布時間:2020-06-01 責任編輯:wenwei

【導讀】現代電子設備的普及為人們帶來極大便利的同時,也加劇了電磁環境的惡化。電磁干擾(EMI)是指由電磁波與電子器件之間相互作用而產生的干擾現象。

電子設備在工作時會產生電磁波,電磁波相互干擾會對敏感電路產生不好的影響,在嚴重的情況下會導致電路無法正常工作。這就是降低EMI能夠提高系統穩定性的重要原因。 本文討論了EMI如何影響消費類電子和敏感設備性能,例如家用電器,警報系統和車庫門開啟器。
如何優化EMI

開關電源的設計中,電路設計和電路板布局是解決EMI問題的兩個關鍵點。 在電路設計中,開關頻率以及開關節點上的振鈴(圖1)會產生電磁干擾(EMI)。

消費類電子與射頻敏感性應用中開關電源的EMI優化

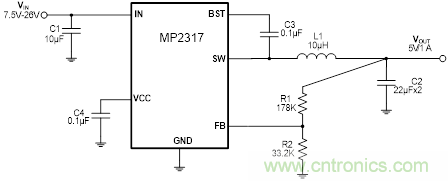

圖一:典型開關電源應用電路

兩種方式可有效優化EMI:開關頻率控制法和防振鈴控制法

開關頻率控制法

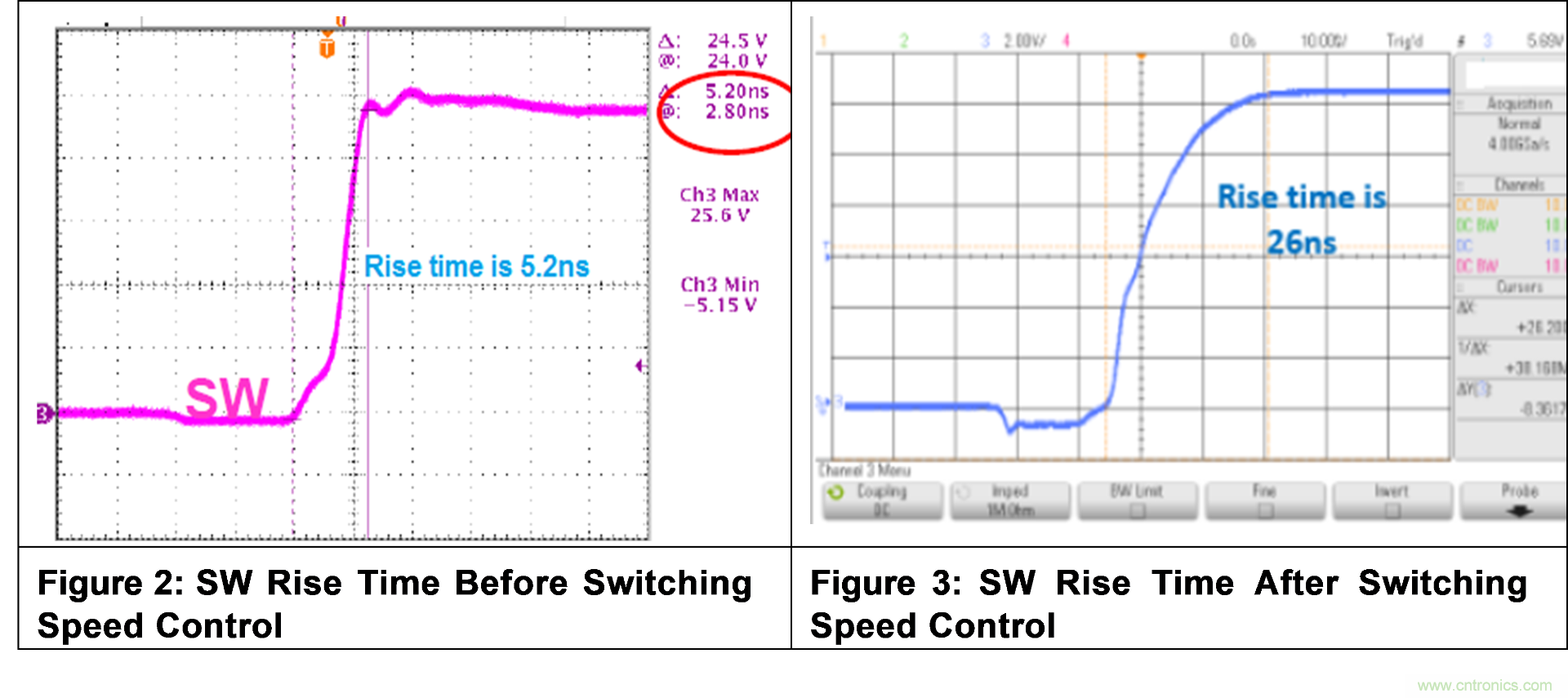

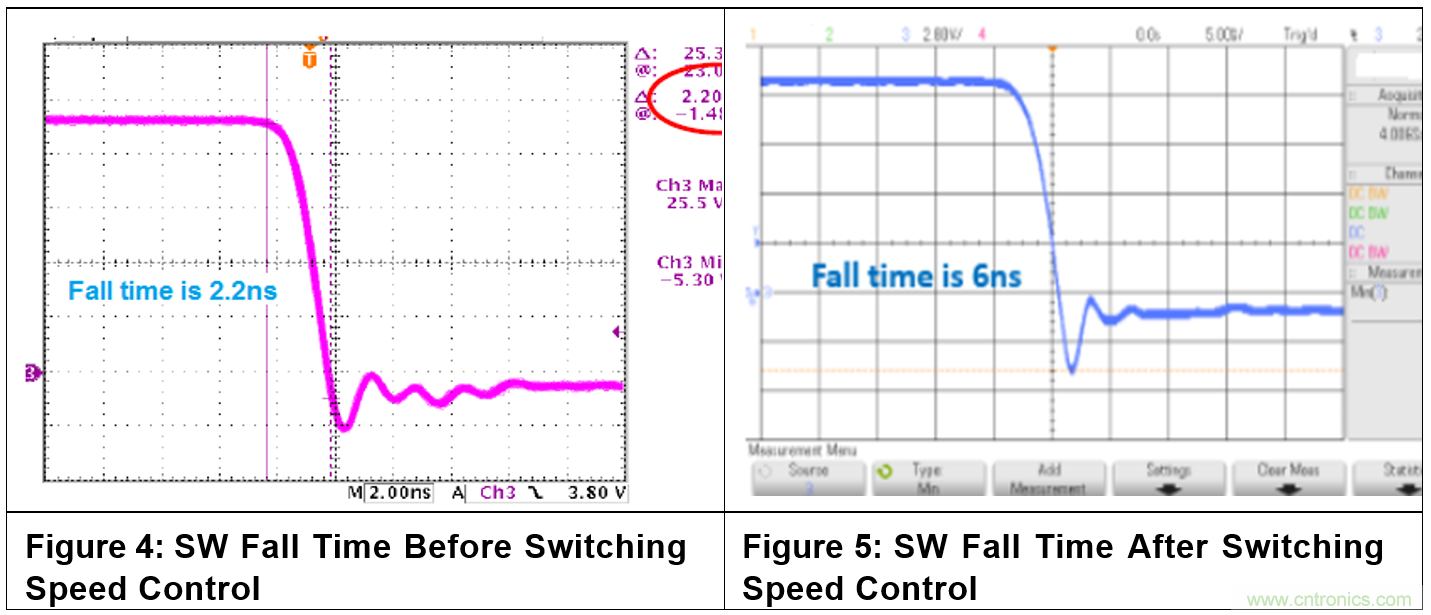

通過延長開關節點的開關上升時間和下降時間來降低dV / dt變化速率,從而減少了EMI(見圖2,圖3,圖4和圖5)。

消費類電子與射頻敏感性應用中開關電源的EMI優化
消費類電子與射頻敏感性應用中開關電源的EMI優化

防振鈴控制法

開關節點上的振鈴會導致EMI問題的出現。 器件的振鈴越多,EMI性能就越差(圖6)。 在SW和GND之間增加一個1k Ω電阻(R)和另一個開關(S1)可減輕振鈴。 在輕載的情況下,當HS和LS開關均關斷時,S1導通,使L1的部分電流通過R和S1釋放到GND(圖7)。

消費類電子與射頻敏感性應用中開關電源的EMI優化

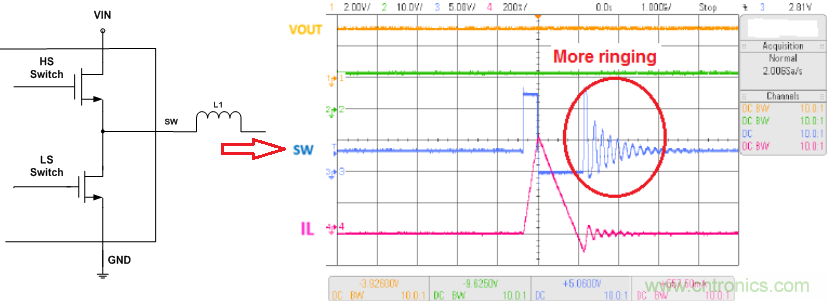

圖六:SW 處較多振鈴(無防振鈴控制)

消費類電子與射頻敏感性應用中開關電源的EMI優化

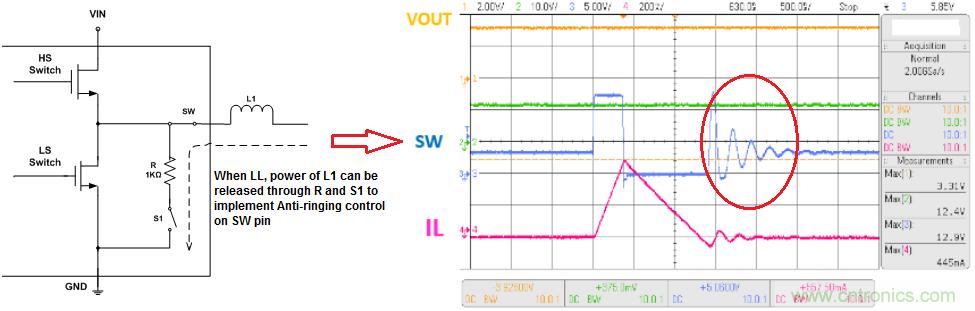

圖七:SW 處較少振鈴(有防振鈴控制)(測試條件:VIN = 12V, VOUT = 3.3V, IOUT = 10mA)

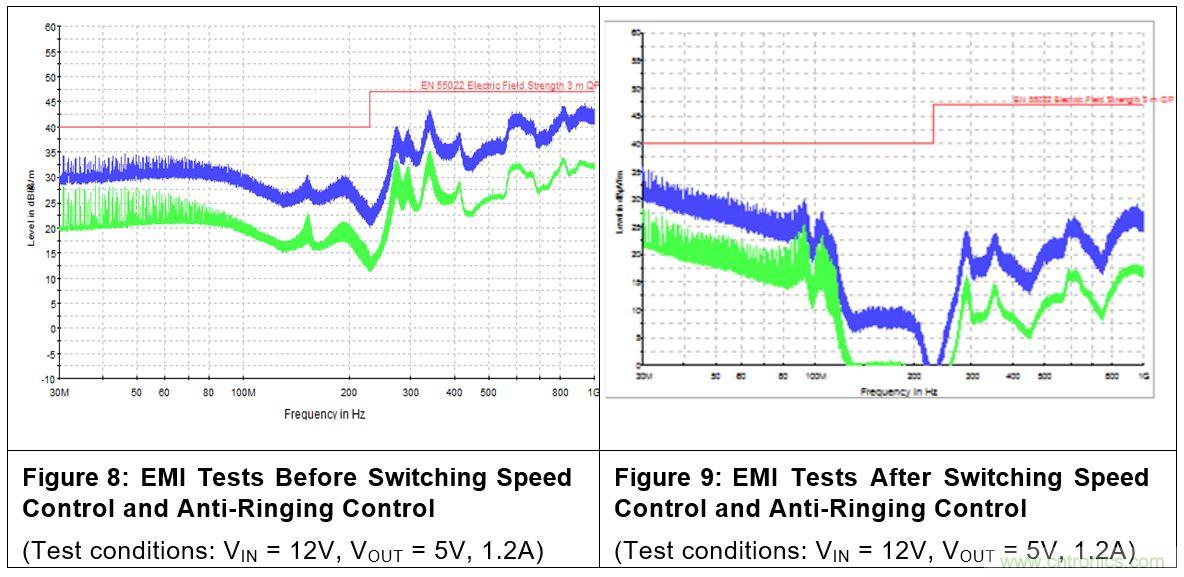

圖8和圖9展示了通過開關速度控制和防振鈴控制而實現的EMI降低。

消費類電子與射頻敏感性應用中開關電源的EMI優化

可改善EMI的PCB布局

開關電源的反饋信號是對電磁干擾非常敏感的模擬信號,并且容易受到其自身的開關信號的干擾。良好的布局可以減少這種EMI干擾,而不良的布局可能會產生較大的紋波,甚至?xí)?dǎo)致電源無法正常工作。

以下是通過元件放置和PCB布局實現更好的EMI性能的一些技巧:

●  將輸入濾波電容靠近IC放置(圖10)。

消費類電子與射頻敏感性應用中開關電源的EMI優化

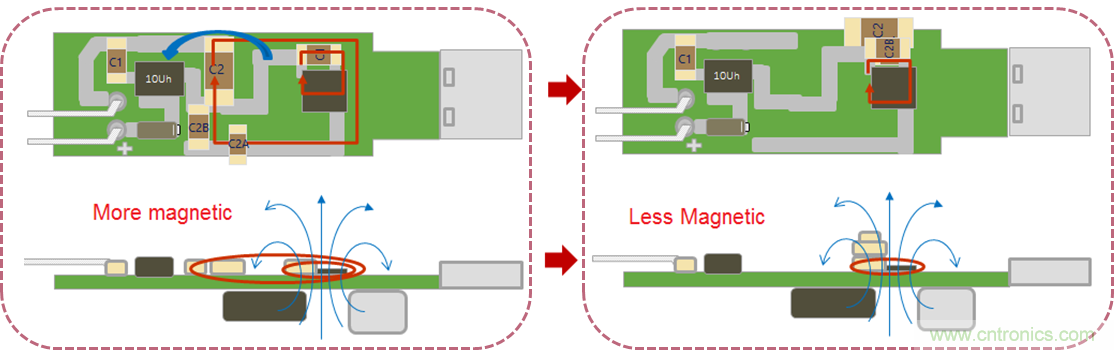

圖十:輸入電容靠近IC放置,電磁場更小

●  使用屏蔽電感
●  使用小的SW pad布局(圖11)

消費類電子與射頻敏感性應用中開關電源的EMI優化

●  IC GND與系統GND使用單點連接
●  保持輸入地和GND之間的連接盡可能短和寬
●  通過多個過孔或?qū)捵呔€將VCC電容的接地連接到IC的接地
●  輸入電容與IN引腳之間的連線盡可能寬且短
●  確保所有的反饋都直接連接且連線短
●  反饋電阻和補償器件都盡可能的靠近芯片
●  將SW信號遠離敏感的模擬信號,例如FB信號

 針對消費電子及射頻敏感類應用的優化

在這個電子設備遍布的世界中,從家用電器到消費電子產品和對射頻敏感的設備(例如車庫門開啟器和警報系統),EMI現象都可能導致系統出現不必要的交互和操作問題。 MP2317系列通過優化EMI性能來解決此問題,同時MP2317系列擁有簡單的封裝且支持使用單層PCB板進行設計使制造更加簡單和經濟。

MP2317系列可以用作次級側DC / DC變換器(圖12)。

消費類電子與射頻敏感性應用中開關電源的EMI優化

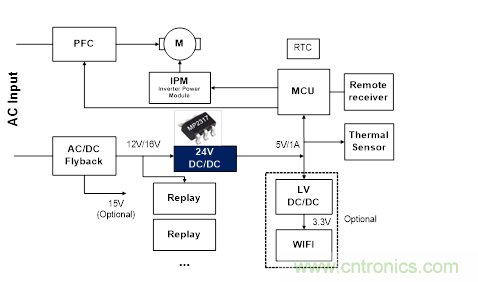

圖十二:在空調中的應用

MP2317系列的主要特點:

●  7.5V 到26V大范圍輸入電壓
●  150uA小靜態電流
●  出色的負載線路調整率以及瞬態響應(圖15)
●  效率最高可達96%,在12V轉5V/20mA時,效率可達80%(圖13)
●  全面的保護(過溫保護OTP,低壓保護UVLO,過流保護OCP)以提高可靠性和使用壽命

消費類電子與射頻敏感性應用中開關電源的EMI優化

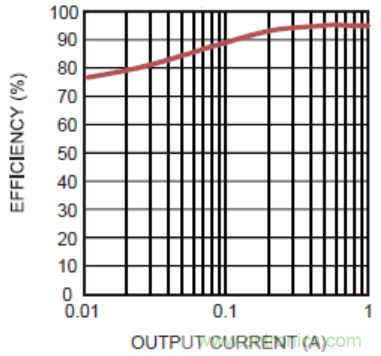

圖十三:MP2317效率圖

消費類電子與射頻敏感性應用中開關電源的EMI優化

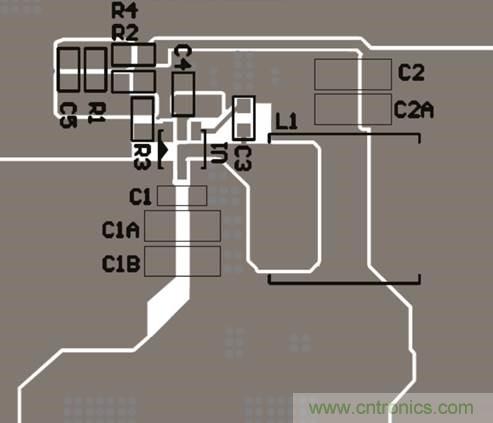

圖十四:MP2317(U1)單層板布局圖(測試條件: VIN = 12V, VOUT = 5V)

消費類電子與射頻敏感性應用中開關電源的EMI優化

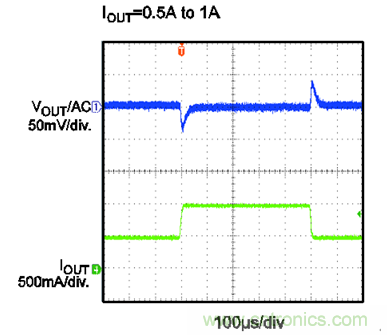

圖十五:MP2317 快速負載瞬態響應(測試條件: VIN = 12V, VOUT = 5V, L = 10μH)

結論:

除了對電路的可靠性有著至關重要的EMI優化問題之外,電路的制造簡便性也很重要。MPS的1A / 2A / 2.5A 26V高效開關穩壓器--MP2317,MP2344和 MP2345系列,采用了小型6引腳SOT23封裝和大引腳間距(0.95mm),這種封裝方式能夠使用單層PCB進行布局, 以此簡化制造工藝以節省制造成本。 這個系列三個不同電流值的開關穩壓器使用同一種封裝且互相Pin-to-Pin兼容,系統工程師無需更改PCB即可靈活切換到不同電流值的開關穩壓器上,從而節省設計時間和成本。
