教你輕松完成EMI/RFI屏蔽!

發布時間:2016-12-22 責任編輯:sherry

【導讀】電子設備制造商通常會采用電磁干擾(EMI) 和射頻干擾(RFI)屏蔽措施保護敏感的數字電路免受外部幅射,同時也限制自身產品發出的潛在有害幅射。但這些制造商面臨著滿足EMI/RFI屏蔽要求的艱巨挑戰,比如材料選擇以及將所選材料轉換成有效的屏蔽元件。為了應對這些挑戰,許多OEM求助于專業從事柔性材料轉換的公司。

  在項目的早期階段,頂尖公司可以提供關鍵的工程技術支持以改善產品設計和可制造性。領先的轉換商還擁有自動化設備和訓練有素的專業人員從事這一行業要求的各種轉換工作。

屏蔽的基本原理

屏蔽的基本原理

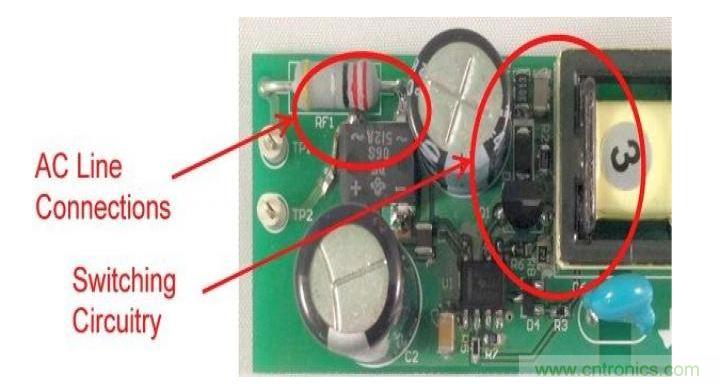

  EMI/RFI屏蔽是電視機、收音機、手機和計算機等眾多消費電子產品,以及在醫療和航空領域中使用的設備所要求的功能。這些設備的屏蔽功能是通過法拉第箱實現的。這些法拉第箱罩住所有電子元件,可有效防止電磁幅射。

  法拉第箱是用許多柔性材料制作而成的。諸如3M、Parker Chomerics、Laird Technologies、Saint-Gobain、Permacel和 Intertape Polymer Group等公司都是這些柔性材料的制造商(見圖)。

  常見的EMI/RFI材料有:(1)金屬箔膠帶:相對容易制造。使用帶鋁箔和銅箔襯背的膠帶時無需對外殼進行昂貴的金屬電鍍就能提供優良的屏蔽性能。 (2)金屬填充橡膠:這些材料適合要求縫隙填充和減震的屏蔽應用。(3)金屬絲網:主要用于EMI襯墊。金屬絲網材料的散熱效果要好于金屬箔,但重量更重,并且占用更多空間。

  轉換商提供的幫助

  轉換商需要對領先供應商提供的柔性屏蔽材料作全面的篩選。在項目開始之初,轉換商的工程小組幫助OEM商選擇最適合特定屏蔽應用的材料。轉換商選擇材料的依據是材料供應商提供的參考數據以及他們在屏蔽應用方面的豐富經驗。

  為理解這種依據的潛在價值,先考慮OEM商將銅EMI/RFI材料指定為屏蔽策略的場合。銅具有優秀的屏蔽性能,并且其重量足以承受連接電線時的焊接。但銅比較貴。在這種情況下,轉換商可能認為比銅便宜得多的鋁箔膠帶同樣能獲得成功。

  在其它情況下,轉換商的工程小組可能推薦對更高魯棒性和更低魯棒性的屏蔽選項同時進行測試。如果測試表明能夠滿足應用的屏蔽要求,那么用戶就可以選擇較低魯棒性(和較便宜)的選項。

  根據用戶的要求,轉換商可以與材料供應商一起安排提供EMI/RFI測試服務。有時這種測試可能表明用戶的原始設計不能提供足夠的屏蔽作用。當這種情況發生時,轉換商的工程師可能推薦使用金屬箔膠帶來增強屏蔽性能。

  其它設計服務

  利用著名的二維和三維固態建模軟件,轉換公司的工程師可以直接采用OEM的電子設計,也可以生成自己的圖紙。這些能力允許轉換商幫助用戶將概念轉換成實際產品,輕松地指出存在的問題,并提出屏蔽配置建議。

  有時,只有很少屏蔽經驗或完全沒有屏蔽經驗的OEM商拿出的設計,當用于批量制造時會很困難和/或很昂貴,原因包括過分嚴格的公差、不切實際的配置等。而領先轉換商憑借他們的工程資源和制造專業技術可以快速查出這樣的問題,并提供仍能滿足OEM屏蔽要求的其它制造策略。

  另外一個關鍵是快速推出屏蔽設計的樣品并快速建立屏蔽設計的原型,并且對用戶免費。這種服務有助于OEM商開發出更好的屏蔽解決方案,還能為他們的轉換合作伙伴提供測試制造工藝的機會,而這種制造工藝是支持滿負荷生產所要求的。

  轉換公司的工程師可以利用用戶樣品、手工草圖或完整的工程圖紙?zhí)峁悠酚糜跍y試和評估。借助先進的設備,如激光機、噴水機和Zund平臺原型機,少量原型可以不用加工作業在48小時內生產出來。

  許多原型生產過程需要多次反復才能生產出滿足所有要求的最終設計。在整個過程中,轉換商的工程師會幫助OEM商調整設計,直接滿足形式、裝配和功能要求。

  將設計變成產品

  一旦設計完成后,轉換商就要買進必要的材料,并將它們變成屏蔽產品。一般的轉換過程產生細長的金屬箔膠帶卷和各種形狀的裸片切割部件。另外,有些轉換商擁有先進的生產機器,如激光機和噴水機,它們能將復雜的設計切割成各種材料。

  轉換商還能將多種材料層壓在一起形成最終產品。一些領先公司裝備有多種寬度的機器,能夠用不同的粘合劑實現不同材料的層壓。層壓能力范圍很廣,從單步工藝一直到集成有沖孔和切割等最終工序的多材料操作。一些轉換商可以一次層壓多達五種不同的材料。層壓產品包括一種用于EMI/RFI屏蔽的材料和另一種提供電氣絕緣或其它必要特性的材料。

  某些應用可能要求很緊公差的裸片切割部件和復雜屏蔽配置,例如包含像Mylar這種絕緣體的合成物,在這個絕緣體上面放置有一個裸片切割屏蔽片“島”。或者由金屬箔、粘合劑和專門襯墊組成的多層產品,在最終裝配過程中可以通過OEM的選取-放置機器方便地移除。轉換商可以將這三個單元層壓在一起,然后對層壓件進行裸片切割產生完成品。

  當某個屏蔽應用要求盒狀部件時,轉換商可以向用戶提供有折痕或折疊的材料,這樣OEM商就能方便地沿著折痕或折疊線折疊平面材料形成所需的形狀。

  領先的轉換商還能提供打印功能,這些打印功能可以處理從基本的單色應用到復雜的彩色設計的各種情況。他們可以同時使用水式和紫外線固化墨水在各種屏蔽材料上實施打印功能。

  本文小結

  專業從事柔性材料轉換的公司能幫助你讓屏蔽敏感元件不受EMI和RFI侵害的任務更容易實現。領先轉換商擁有的內部工程資源可幫助電子制造商選擇最佳材料和設計用于屏蔽應用。

  在從眾多領先供應商那里買進原材料后,轉換商可以使用各種制造工藝將它們變成屏蔽產品。在許多情況下,轉換商可以利用多種材料和技術形成有效的解決方案來解決各行各業面臨的最嚴格的屏蔽問題。
