【導讀】鑒于我們還在“嚴打等長”的關鍵時期，更多關于串行信號的干貨就不頂風作案了，待到風平浪靜時，我們一起“嘿嘿嘿”。讓我們來看看等長對我們信號質量的影響。

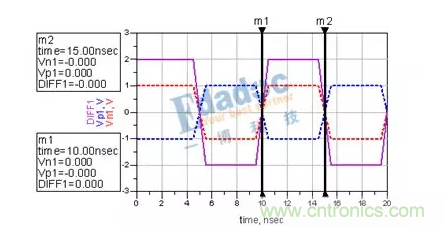

眾所周知，SERDES信號都是由差分傳輸?shù)模簿褪钦f(shuō)，兩根信號線同時傳輸兩個大小相等，方向相反的信號，接收端接收到的信號由兩線相減得來。當兩根線完全等長的時候，我們看到的波形應該是這樣子的：
兩次經過零軸的時間差為5ns，剛好是信號的一個UI。

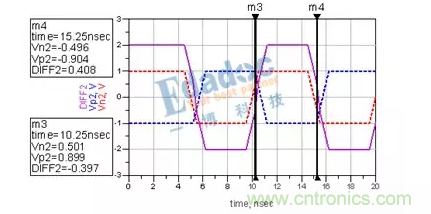

當兩線不等長的時候，我們看到的波形是這個樣子的：
上升沿明顯變緩有木有。再將兩個對比看看：

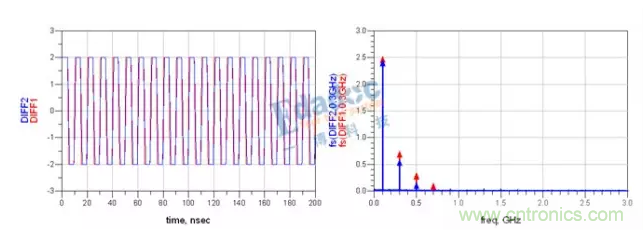

圖中，藍色的是N與P不等長的信號，可以看到，當兩線不等長的時候，差分信號的能量明顯變?nèi)趿耍嵌嗟哪芰咳ツ睦锪四兀?/div>

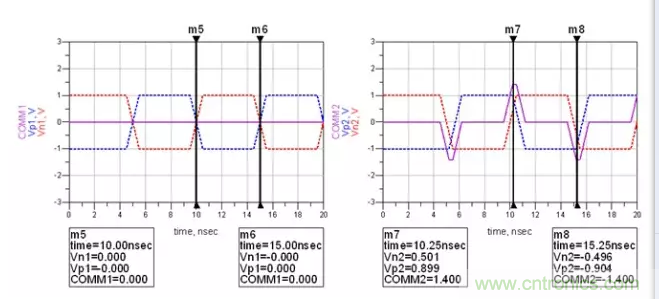

差分對之中除了差模能量之外還有共模能量,差模是N與P之間相減,共模是N與P之間相加。能量總是守恒的，多的能量變成了共模能量繼續存在,圖片：

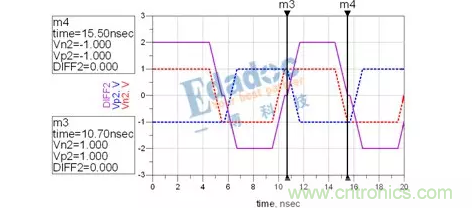

如果兩線的長度相差再大一些，我們接收端接收到的信號將會變成這樣：
可以看到，兩次經過零軸的時間由之前的5ns變成了4.8ns?；蛘哒f(shuō)，N與P的長度差，引起了0.04UI的抖動。這時候，串行的Clock recovery該花點心思才能將其時鐘解出來了。而且在進行時鐘與數據對位的時候，是對在0V這個階梯的左邊還是對在右邊呢？這又會引起時序問題的出現。
