電磁干擾是由大環路中的信號電流引起的。

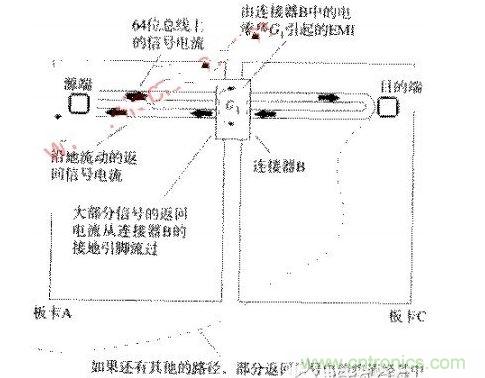

圖舉例說明了一個普通的電磁干擾問題。一個64位總線從板卡A經過連接器B連到母板卡上，母板卡可能是一個主CPU卡或是一個通往其他子卡的無源通道。64條信號線的返回電流從母板卡C流回板卡A，其中的絕大部分通過了連接器B的接地腳。

只有一小部分信號返回電流經由不同的路徑流回板卡A然而，正是這一小部分返回電流引起了大量的EMI問題。



高頻電流流經大的環路時會輻射出大量的電磁能量，這將不能通過FCC或VDE所規定的輻射測試。EMI設計的主要工作是使所有信號的電流環路橫截面的面積最小。例如，在一個完整地平面上，高頻電流趨向于緊貼走線正下方返回，一條6IN長，距離地平面0.010IN的走線所圍起來環路面積僅僅為 0.006IN的2次方。這么大的環路面積，在EMI方面是可以接受的。在圖9.6中，板卡A和C上的64位總線信號由完整地平面返回，因此我們可以忽略其信號和地之間的環路面積。



返回電流路徑上的任何阻斷或不連續，如連接器接地引腳上的轉換，會在電流環路上產生“氣泡”，這些氣泡是否會帶來足夠大的面積，從而導致輻射超標，取決于回路中信號電流的總DI/DT值。

在圖中，環路面積上的氣泡一般發生在連接器B內，因?yàn)檫B接器上的信號和地線引腳是分開的。該氣泡記為G1，64位總線信號路徑的環路電感大部分來自環路G1的電感。



信號返回電流是否有其他的返回路徑，取決于連接器B的物理結構，以及板卡A和C所在的機箱結構的具體情況。任何電流在返回位于板卡A上的源端時，如果不經過連接器B，則將包含一個大的環路面積，并產生大量的輻射。

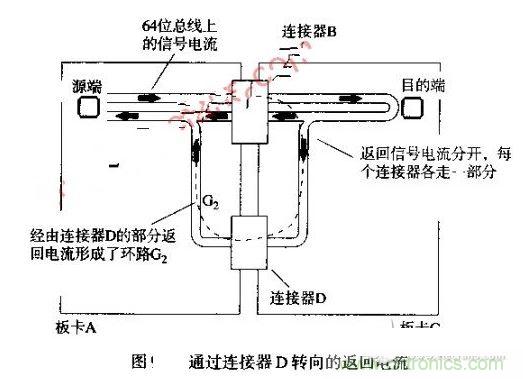

例如，在圖中，假設板卡A和C共用兩個連接器，另外增加的連接器記為D，將其安排在與連接器B相隔一段距離的地方?，F(xiàn)在有一部分信號的返回電流可以由連接器D上的地線流加A，如圖中的環路G2所示。

調整信號返回電流通過連接器D的比例，取決于環路G1的電感與G2的電感的比值：

在非常低的頻率上，流經連接器D的信號返回電流的量取決于阻抗的比值，而在較高的頻率上，則取決于上式中電感的比值。即然EMI是一個高頻問題，這里我們也就只關心兩個環路電感的比值。



因?yàn)榄h(huán)路G1面積較小，其電感也比G2要小一些，因此只有一小部分的返回信號電流經過路徑G2。但是，即便如此小的一部分電流也足以使輻射超標。在 30MHZ以上，在距設備3M遠處進行測試，F(xiàn)CC和VDE的輻射限制都大致為100UV/M。關于輻射標準的更多細節以及防止電磁輻射的設計技術，可以參考OTT，MARDIGUIAN和KEISER等人的論著。

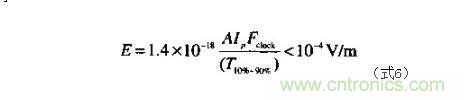

要想精確計算一個數字產品的輻射強度等級是件不現實的事情，因?yàn)橛刑嗟囊蛩貢?huì)影響結果。下式表示了一個簡單的約束條件：開放的測量試驗場合，30MHZ以上，滿足FCC和VDE輻射限制的環路面積、峰值電流和上升時間。

其中：E=3M處的國輻射電場強度，V/M



　　A=輻射環路面積，IN2



　　IP=峰值電流，A



　　T10~90%=信號上升時間



　　FCKOCK=時間頻率，HZ



最終產品的輻射指標與上式所預算的指標相差20DB是很常見的，其中包括一個很大的修正系數。



應該明確，輻射測試是測試系統中所有線路輻射的總和，如果一條線剛剛符合標準，那么增加了100條線肯定就不符合標準了。



在設計最后設定之前，先搭建一個模擬系統測試一下，其中只需包括一些穿過連接器系統的時鐘信號，聽起來很浪費，但最終來看會節省很多錢。因?yàn)榈鹊焦こ探Y(jié)束需要重新設計機械封裝和屏蔽時，成本會急劇增加。





準則1 在連接器B中多用一些接地引腳，使地線靠近每一條信號線，從而有效地減小連接器B中的有效輻射環路面積。



準則2 在連接器B中增加更多的地線也能降低其電感，由式5可知，這樣可以減少在遠端環路中流過的電流。



準則3 將板卡A上所有的母板卡連接器緊密放置，以破環或消除遠端返回電流路徑。



準則4 沿著板卡A和板卡C的邊緣布放連續的接地點，根據式5這樣可以提供一個阻抗非常低的返回路徑，降低遠端環路電流。



準則5 不要把I/O電纜連接在板卡A的外邊緣上，這樣會從母板卡C上產生一個大的遠端返回電流路徑，經過大地和I/O電纜返回板卡A。應該將電纜邊在母板卡上，或者在母板卡上靠近連接器B外進行高頻濾波。



準則6 對于采用的驅動門電路，要使其上升沿時間要盡可能長。式6表明，輻射與上升時間的倒數成正比。
