抗靜電(ESD)器件有時被作為一種“萬能保護方案”用于不同場合，這顯然是一個誤區。我們的目標是依照20-80%的原則——一種商業運作規則，即“80%的銷售額源于20%的客戶”，利用一個簡單電路(圖1)解決大多數應用中的ESD保護問題。
該電路取自一個工廠的邏輯控制單元(PLC)系統，類似電路還可用于電信和消費類產品。例如，1913電話手冊中討論的避雷器ESD保護裝置。金屬火花隙可以完成同樣功能，但由于它們易溶化，需要頻繁更換，成本相對較高。比較好的選擇方案是碳磚，即使碳磚表面會變成粉末脫落并導致短路。典型應用中在碳磚之間加上0.005至0.01英寸的云母片，進行隔離。

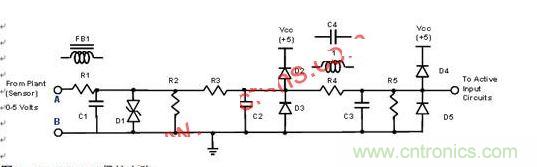

圖1. 20-80% ESD保護電路
圖1中，可以在A、B處分別串聯一個保險絲，系統發生故障時，例如市區電話線接觸到600V的電車線攬時，保險絲將熔斷。圖中C1可以用碳磚電弧保護器替代，碳磚在發生打火時將吸收很大電流，使保險絲熔斷。把低熔點金屬墊片嵌在碳磚內，即使保險絲沒有熔斷碳磚也會溶化，提供一個電弧放電通路。這種情況并不常見，但在工廠中時常會在保護電路的輸入端出現意外的高壓信號。為了限制高壓，可以使用氣隙放電避雷器、金屬氧化物變阻器、二極管抑制器、三端可控硅開關元件以及雙端交流開關元件。
參照?qǐng)D1，我們可以把ESD器件分為三類：
● 限壓器：氣隙放電避雷器、金屬氧化物變阻器、二極管抑制器、三端可控硅開關元件、雙端交流開關元件、開關器件等。
● 限流器：保險絲、斷路器、熱斷流器。
● 上升時間抑制，通過減緩瞬變過程提供附加保護：電阻、電感、線圈、磁珠、電容等。
圖1中，從左至右，用FB1替代R1能夠充分發揮C1-D1的效用，通過限制輸入電流為C1-D1提供保護。R1、R2也可以用精密電阻替代(例如MAX5490)，對輸入電壓進行衰減，使其達到ADC所要求的0-5V的采樣范圍。表1列出了不同電壓范圍對應的分壓比。
選擇電容時，應該注意其工作電壓和自諧振頻率。AVX.com和Kemet.com提供SPICE仿真模型，用于計算自激頻率，電路中的C1用于抑制射頻干擾(RFI)。
也可以利用軟件工具Solve Elec。SolveElec是一款電路仿真器，“Low pass filter.eln” 模擬一個RC濾波器。在R3-C2、R4-C3分別放置一對低通濾波器(圖1)，可利用SolveElec仿真兩對濾波器的頻響特性。
鉗位二極管D1為5.6V瞬態電壓抑制器(TVS)，由Vishay公司提供(VCUT0505-HD1)。D2-D3可以選用1N4148硅信號二極管，正向?qū)妷簽?.6V至0.7V。物理尺寸較大的二極管，如1N4001-1N4007能夠承受更大電流。R1和R3用于限制輸入電流，輸入電壓由D1鉗位(圖1)，介于-0.6V和5.6V之間。D4-D5為肖特基二極管(BAT54或SD101)，正向?qū)妷航橛?.25V至0.3V。R1、R3和R4三個電阻等效為串聯，具有一定的限流作用，輸入電壓鉗位在-0.3V和5.3V之間。
選用電感時，用L1替代R4，構成一個2或3極點的濾波器。此時，假設下一級電路具有高阻輸入，傳感器、傳感器引線、R1和R3構成輸入端接，R5為輸出端接。L1配合C2或C3構成2極點濾波器，L1配合C2和C3構成3極點濾波器。連接一個L1的并聯電容(C4)將為3極點濾波器增添一個阻帶零點?？梢岳肗uhertz.com的免費濾波器設計軟件計算元件值，將數值代入SolveElec就可以得到完整的頻響特性。

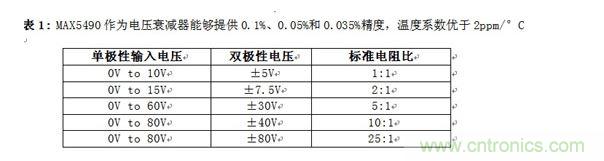

表1: MAX5490作為電壓衰減器能夠提供0.1%、0.05%和0.035%精度，溫度系數優于2ppm/°C
