噪聲抑制

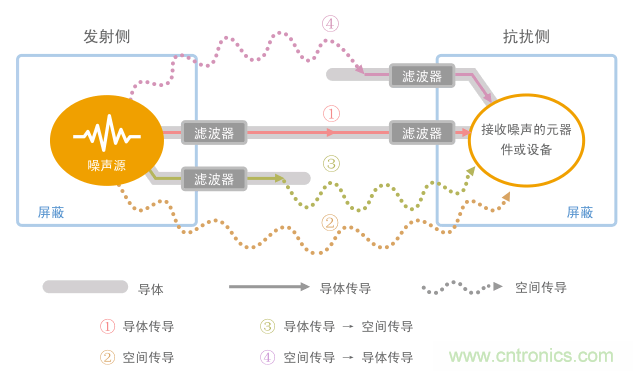

三種因素（噪聲源、噪聲受體和傳輸路徑）如圖1的原理圖所示存在時，會產生噪聲干擾。如果可以消除其中一個因素，就可以消除噪聲干擾。
因此，可以在噪聲源側或噪聲受體側采取措施。例如，如果未使用數字電路、開關電源或發射器（例如白熾燈），電子設備產生的噪聲會非常小。另一個例子是在噪聲受體一側于軟件中設置冗余處理。
因此，即使信息稍有改變，也可以恢復信號。這些措施可以作為基本解決方案。但許多這些情形會造成較大的次級效應，比如明顯降低電子設備的性能或增加其尺寸，從而使這些措施不切實際。
圖1 噪聲干擾的原理

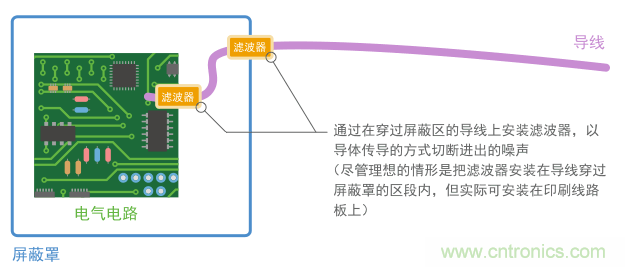

通常，噪聲會如圖2所示排除在傳輸路徑之外。存在兩種噪聲傳導（空間傳導和導體傳導）。如圖所示，空間傳導由屏蔽進行處理，而導體傳導由濾波器進行處理。
如圖1所示，空間傳導和導體傳導傾向于通過用作天線的導線進行相互轉化。因此，即使導體傳導只是一個位置的問題，但不能完全忽略空間傳導的可能性。
圖2 噪聲抑制的措施
[page]屏蔽
屏蔽指的是通過用如圖3所示的金屬板或其他保護裝置封閉目標物體，把周?chē)碾姶艌?chǎng)排除在外。
盡管屏蔽的效果通常取決于所用材料的傳導性、導磁率和厚度，但用鋁箔等極薄的金屬板會令常規電子設備的噪聲抑制更有效果。您必須意識到電子設備的噪聲抑制效果會因形成外殼的連接方法（間隙、接觸阻抗等）而異，而與材料規格無關。
在散熱所用的屏蔽罩上制作開口時，限制每個開口的最大尺寸比限制開口的總面積更加重要。如圖4所示，如果存在細長的開口或狹縫，這個部分可以起到狹 縫天線的作用（特別是圖中的長度l 超過了波長1/2時的高頻范圍），且無線電波可以進出屏蔽罩。為了避免這樣，應保持每個開口較小。由此看來，帶許多小孔的板材（例如沖孔的金屬和延展的金 屬）是很好的材料，既有利于通風，又有利于屏蔽。

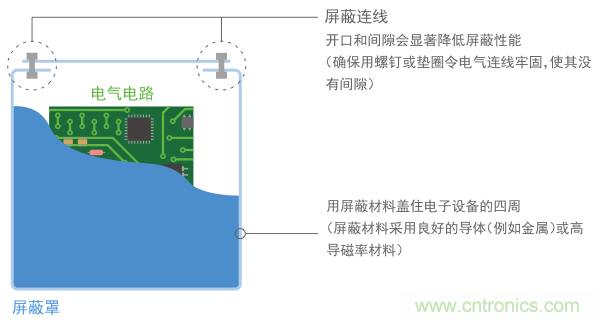

圖3 屏蔽

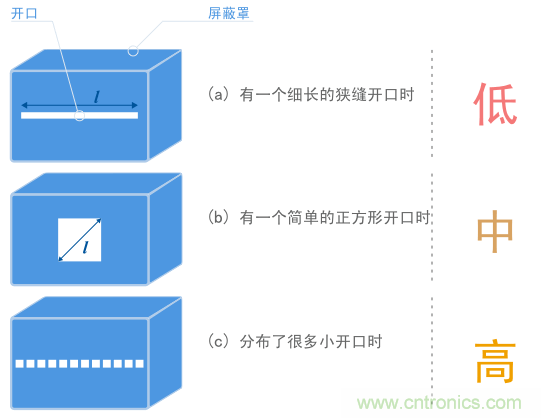

圖4 相同區域內三個不同開口形狀產生不同屏蔽效果示例
（假設高頻噪聲受電磁屏蔽限制。某些情況下（例如電磁屏蔽等），這個順序可能不適用。）
[page]濾波器
濾波器指的是一個元件或功能，在導體中流動的電流內，可以讓必需的成分通過，而消除不想要的成分。盡管噪聲分流到了圖6所示的接地，但噪聲能量會被這些元件內部吸收，或返回到噪聲源（增加阻抗）。
圖5濾波器

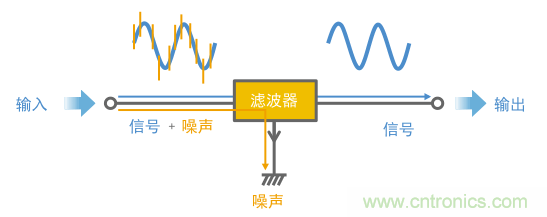

圖6 濾波器工作方式
因?yàn)樵肼曂植荚谌鐖D7所示的相對較高的頻率范圍內，所以電子設備的噪聲抑制通常使用低通濾波器來消除高頻成分。可以把電感器（線圈）、電 阻和電容等通用元件用作低通濾波器。但是為了完全隔離噪聲，可以使用EMI靜噪濾波器等專用的元件。
除了這些利用噪聲不均勻頻率分布的濾波器以外，還有些濾波器是利用壓差（變阻器等）或利用傳導模式差異（共模扼流線圈等）。
除了這些濾波器，變壓器、光纜或光隔離器均可用作一種濾波器。盡管某些情況下這些元件可以獲得優異的降噪效果，但適用的情形很有限。
