中心論題：

• 片狀鐵氧體磁珠被大量用于EMI靜噪用途
• 便攜應用中，磁珠的小體積與功耗是一對矛盾必須解決

解決方案：

• 村田0402尺寸的片狀鐵氧體磁珠BLM15AX系列功耗比前代降低60%

隨著手機、便攜式音樂播放器和便攜式游戲機的普及，人們開始要求這些電子設備的設計更加小型化、高性能化、低能耗和低噪音。因此，大量的超小尺寸的電容器、電阻器、EMI靜噪濾波器被大量在使用在這些小型便攜式設備上。

片狀鐵氧體磁珠，結構簡單，因其具有尺寸小、使用方便的特點而被大量用于EMI靜噪用途。村田制作所早已能夠批量生產0402尺寸(1.0×0.5mm)片狀鐵氧體磁珠BLM15系列，0201尺寸(0.6×0.3mm)BLM03系列。然而為了達到和大尺寸產品相同的靜噪效果就必須增加磁珠內部的線圈數量，提高其阻抗值。這樣直流電阻就會隨之增加、從而電路功耗就會增加。這也就成了必須解決的課題。

此次通過開發新材料和改進加工工藝，村田成功開發生產出了小型低直流電阻產品，0402尺寸的片狀鐵氧體磁珠BLM15AX系列，與之前的產品相比降低了60%。從而此系列產品節省了小型便攜式設備電路的耗電，使電池壽命得到了延長。在此要介紹的就是這款新型的片狀鐵氧體磁珠BLM15AX系列。

小型便攜式設備中，為抑制噪音，鐵氧體磁珠需要同時具備貼片型的小尺寸和較大的阻抗值，從而能得到高效的靜噪特性以及較小的耗電量。從以上這幾點，對鐵氧體磁珠的特性需求可以歸結為以下幾點，如圖1所示。

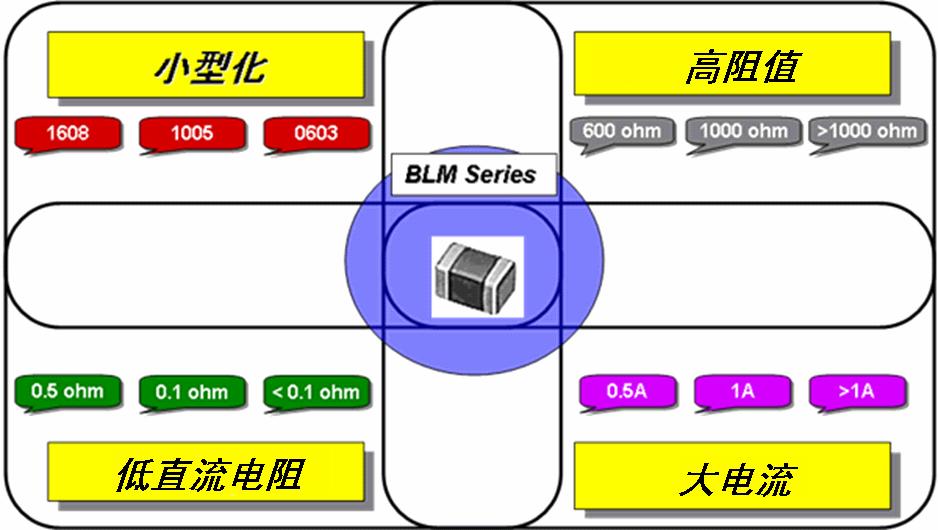

圖1：鐵氧體磁珠的特性需求

圖2顯示了市場上鐵氧體磁珠的直流電阻和阻值抗分布（目錄規格）。圖中粗箭頭表明了今后鐵氧體磁珠將會追求低直流電阻和高阻抗值的特性。

以前的0402型片狀鐵氧體磁珠BLM15AG系列的規格（圖中●所示），與至今為止的片狀鐵氧體磁珠（圖中◆所示）相比雖然已分布在表格的下方，這次的BLM15AX系列則實現了業界最低電阻規格（見圖中○）。

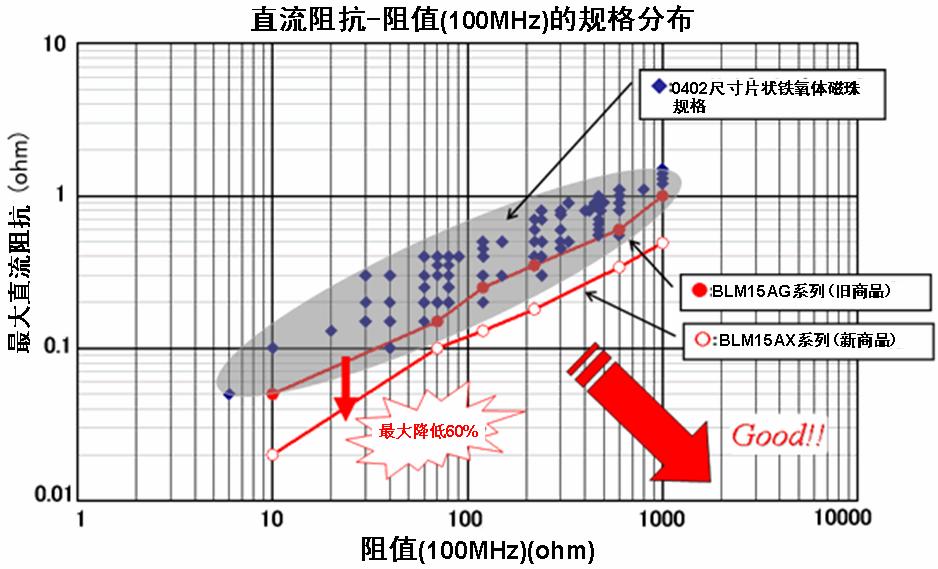

圖2：片狀鐵氧體磁珠的規格分布[page]

實現低直流電阻的片狀鐵氧體磁珠的特征

BLM15AX系列是通過開發新材料、改進加工工序得到的新型0402尺寸的片狀鐵氧體磁珠。表1為BLM15AX系列規格一覽表。

BLM15AX系列從10Ω～1000Ω (100MHz)。另外，直流電阻卻比以前的產品降低了60%之多。圖3顯示了經過可靠性測試（耐高溫、熱沖擊）之后，其電阻值變化也很小的特征。

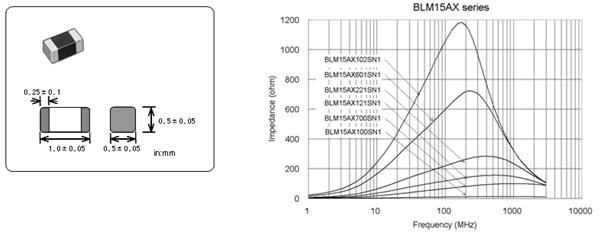

規格

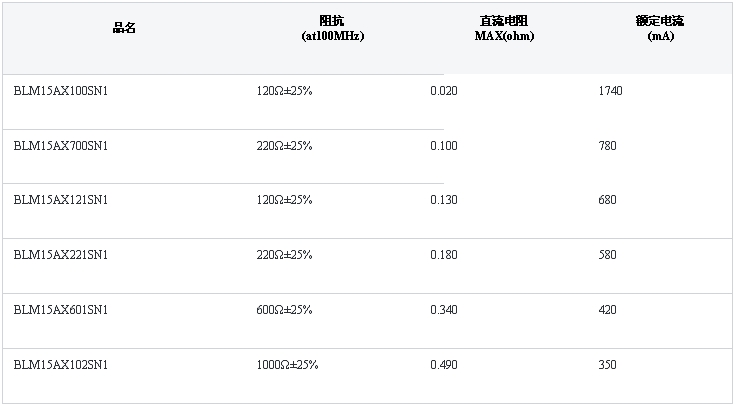

表1：BLM15AX系列規格一覽    使用溫度范圍: -55℃～+125℃

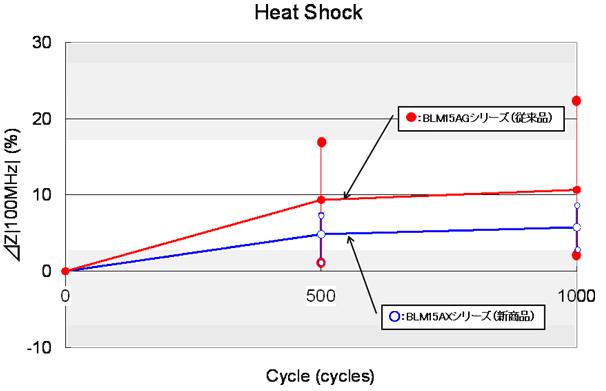

圖3：可靠性測試產生的電阻值變化示例

今后的發展

片狀鐵氧體磁珠在小型便攜設備市場今后將會有大量需求。
今后村田將進一步研究尺寸小同時具有更低直流電阻的靜噪用片狀鐵氧體磁珠，致力于產品的小型化和高性能化，為低能耗這一課題作出貢獻。
