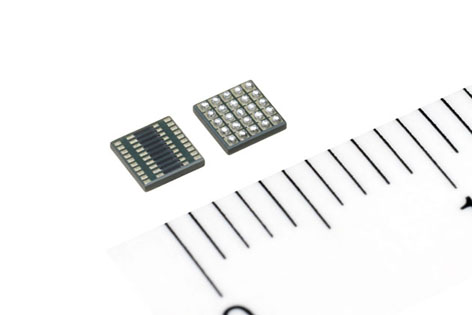

- 帶EMI濾波器功能的BGA壓敏電阻器
- 產品尺寸:2.6×2.6×0.65mm
- 端子形狀為BGA型,并將30個單元嵌入到一片壓敏電阻器中
- 可實現10排阻的防靜電對策
- 帶有抑制設備產生的電磁干擾(EMI)的濾波器功能
- 手機、便攜式音樂設備
- 數碼照相機、數碼攝像機等
近年來,手機所等便攜式電子設備進一步向小型化、高性能化發展,所搭載的電子零部件也同樣朝著小型化、高度集成化發展。另外,為了控制電力消耗、確保并延長設備的運行時間的IC驅動電壓也加速向低電壓化發展。結果,電子設備便處于更容易受到來自帶有高電壓的靜電所帶來的影響的環境中,從而導致設備故障和元件損壞。因此,需要采取更為合適的防靜電措施(ESD防護措施)。
TDK為滿足這樣的市場需求,開發出適用于安裝在小型便攜設備上的壓敏電阻器,將端子形狀設計成BGA型,并將30個單元嵌入到一片壓敏電阻器中,以元件具有盡可能多的功能,是可實現10排阻的防靜電對策產品。該產品與本公司傳統的產品相比,安裝面積可減少33%。
并且,該產品帶有抑制設備產生的電磁干擾(EMI)的濾波器功能,不需要像傳統做法那樣需要另外采用防EMI的電子零部件,可以進一步減少安裝面積。
主要特長
- 端子電極為BGA型,有利于減少安裝面積 (與本公司傳統產品相比減少約50%)
- 1片元件內嵌入30個單元,是可實現10排阻的防靜電對策產品
- 附有EMI濾波器功能
主要特性
- 壓敏電阻器電極 12V
- 靜電容量值 1MHz 40pF
- 形狀 2.6×2.6×0.65mm
手機、便攜式音樂設備、數碼照相機、數碼攝像機等
產銷計劃
標準價格 : 100日元/片
生產基地 : 日本國內
生產能力 : 1千萬片/月
投產時間 : 2009年10月
