【導讀】步進電機是需要運動控制的工業系統中的重要組成部分。它們依靠電機驅動來解碼脈沖輸入并生成輸出電流。良好的控制系統使用特定的算法為電機繞組產生電流，以實現步進電機旋轉的增量。該算法控制速度、位置、步長分辨率和效率。脈寬調制 (PWM) 和正弦控制等控制方法可生成運動控制所需的電流。
步進電機是需要運動控制的工業系統中的重要組成部分。它們依靠電機驅動來解碼脈沖輸入并生成輸出電流。良好的控制系統使用特定的算法為電機繞組產生電流，以實現步進電機旋轉的增量。該算法控制速度、位置、步長分辨率和效率。脈寬調制 (PWM) 和正弦控制等控制方法可生成運動控制所需的電流。
脈寬調制的工作原理
PWM 是一種用于調節傳遞給電機等負載的電量的控制方法。這種方法改變了電脈沖的寬度，這對于電機控制至關重要。
在PWM中，微控制器、定時器或其他電路生成數字信號，通常是方波。產生的信號由驅動電路放大，然后將其發送到負載。輸送到負載的功率取決于脈沖寬度。
占空比用于改變數字信號（關閉）的脈沖寬度。脈寬調制器通過將參考電壓與斜坡電壓進行比較來控制脈寬，通常用于調整占空比。

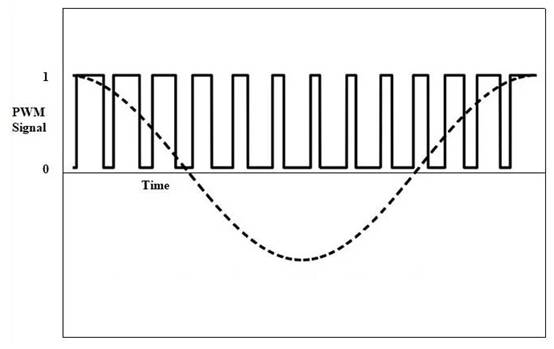

圖 1. PWM 信號是原始信號（虛線）的實線方波。圖片由 Bob Odhiambo 提供
改變 PWM 信號的占空比可以調整提供的功率以實現控制，使其成為步進電機的理想控制方法。
PWM 信號的類型
有兩種不同類型的脈寬調制 信號。
單端脈寬調制。 在單端脈寬調制中，微控制器生成具有變化占空比和固定頻率的方波信號。該頻率決定了發送脈沖的速率。脈沖的寬度就是其占空比?？梢愿淖冎芷趤?lái)定義脈沖處于高電平的時間相對于總周期時間的百分比。
差分脈寬調制。 在這種類型的 PWM 中，占空比由兩個波形控制。一種是具有變化幅度和相位的調制信號，另一種是占空比控制波形。使用占空比生成的波形基于調制信號，并使用模擬乘法器進行組合。這種類型的 PWM 用于電機控制應用中以實現控制。
占空比計算
占空比是脈沖寬度與周期的比率，對于控制步進電機信號至關重要。

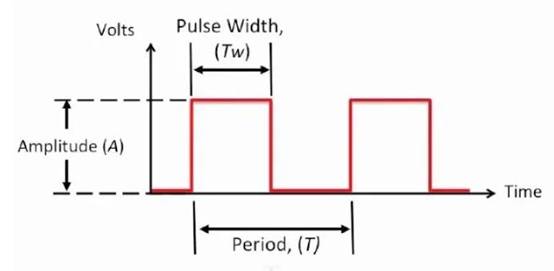

圖 2.脈沖寬度調制、幅度、脈沖寬度和周期對于計算脈沖占空比至關重要。圖片由 Bob Odhiambo 提供
要計算占空比，請使用以下公式：
[占空比,周期=frac{Ton}{Ton+Toff} imes 100\%]
其中Ton表示設備打開或活動時的情況，Toff表示設備關閉或不活動時的情況。
Ton 和 Toff 也可以被視為 PWM 信號的高點和低點。
例如：
考慮一個設備在 10 秒內打開 2 秒然后關閉 8 秒。占空比可由下式確定
[任務,周期=frac{2}{(2+8)} imes100\%=20\%]
該設備的占空比為 20%，使其有 80% 的總時間處于非活動狀態。
正弦控制的工作原理
正弦方法是控制輸送到步進電機的電壓的另一種方法。它很自然地做到這一點，就像交流電源中的正弦波形一樣。這種方法比 PWM 更平滑、更。
在正弦控制系統中，波形發生器生成具有固定幅度和頻率的正弦波。對于使用該波的步進電機控制，電機位置的測量值被饋送到控制電路中以與正弦波進行比較。
獲取電機測量值并將其與正弦波參考進行比較后，通過修改 PWM 信號中脈沖的寬度和時序來調整輸送到電機的功率。該信號由驅動電路放大并發送至電機以驅動電機。
正弦控制在控制步進電機方面更加高效和，并且振動和噪音。這種類型的控制可用于步進電機、功率轉換器和逆變器。
比較 PWM 和正弦控制
下面是正弦控制和 PWM 控制的比較。
效率： 正弦控制可以更有效地提供電力，尤其是在高速運行時，因?yàn)樗梢赃B續提供電力。這種類型的電力傳輸減少了系統中的熱量產生和電噪聲。
控制方法：正弦控制在調整功率輸出時匹配正弦波的形狀，而 PWM 的工作原理是快速打開和關閉功率。
復雜性： PWM 控制通常比正弦控制更容易實現，正弦控制需要復雜的控制算法和額外的電路。正弦控制很難實施、設計和故障排除。
準確性：正弦控制比 PWM 更準確，因?yàn)樗梢詫?shí)時調整穩定且更一致的功率傳輸，以匹配正弦波參考。
應用： PWM用于步進電機控制、電源轉換器和逆變器等應用，而正弦控制用于高精度和高能效應用，例如控制高性能系統的步進電機。
正弦波還是脈寬調制？
正弦控制和 PWM 控制都有各自的優點和缺點?？刂品椒ǖ倪x擇取決于應用和要求。正弦控制可提供更平穩、更且高效的電力傳輸，而 PWM 則可靠且易于實施。
