【導讀】半波整流是一種利用二極管的單向?qū)ㄌ匦詠磉M(jìn)行整流的常見電路，其作用是將交流電轉換為直流電。具體來說，半波整流電路由電源變壓器B、整流二極管D和負載電阻Rfz組成。當輸入為標準正弦波時，半波整流只輸出正弦波的正半部分，負半部分則損失掉。這種除去半周、留下半周的整流方法稱為半波整流。
半波整流是一種利用二極管的單向?qū)ㄌ匦詠磉M(jìn)行整流的常見電路，其作用是將交流電轉換為直流電。具體來說，半波整流電路由電源變壓器B、整流二極管D和負載電阻Rfz組成。當輸入為標準正弦波時，半波整流只輸出正弦波的正半部分，負半部分則損失掉。這種除去半周、留下半周的整流方法稱為半波整流。
半波整流電路的優點在于結構簡單，只需要一個二極管，成本低，效率相對較高。然而，其缺點也很明顯，由于只利用了交流電的正半周期，輸出電壓脈動大，電源利用率低，因此只適用于對電源要求不高的簡單電路，如低壓直流電源、半導體器件的絕緣測試等。此外，半波整流電路在整流過程中變壓器中有直流分量流過，降低了變壓器的效率，整流電流的脈動成分大，對濾波電路的要求高。
半波整流電路原理

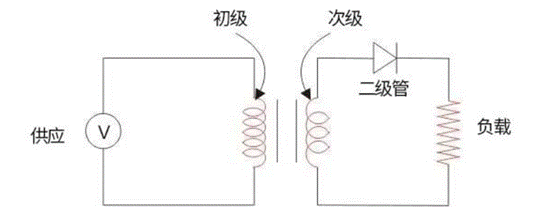

一個完整的半波整流電路由3個部分組成：變壓器、阻性負載、二極管。
半波整流電路

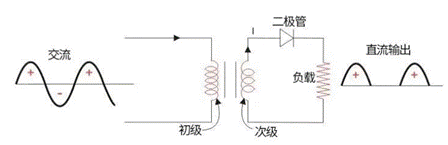

半波整流電路原理：如何將交流電壓轉化為直流電壓？
先將高交流電壓施加到降壓變壓器的初級側，在次級繞組處獲得將施加到二極管的低電壓。
半波整流電路接線圖
半波整流和橋式整流哪個更好
半波整流和橋式整流各有其優缺點，因此哪個更好取決于具體的應用需求和場景。
半波整流電路結構簡單，只需要一個二極管，因此成本低廉。然而，其輸出電壓脈動大，電源利用率低，僅適用于對電源要求不高的簡單電路，例如低壓直流電源、半導體器件的絕緣測試等。此外，半波整流在整流過程中變壓器中有直流分量流過，這降低了變壓器的效率，同時整流電流的脈動成分大，對濾波電路的要求也較高。
橋式整流電路由四個二極管組成，允許交流電壓波形正負半周都通過，從而將交流電轉變?yōu)槊}沖直流電。相比半波整流電路，橋式整流電路更高效、更穩定。在無濾波情況下，橋式整流電路的輸出電壓平均值是輸入電壓有效值的0.9倍，而半波整流電路的輸出電壓平均值僅為輸入電壓有效值的0.45倍。因此，橋式整流電路更適合于需要高效、穩定直流電源的應用場景。
