負載限制

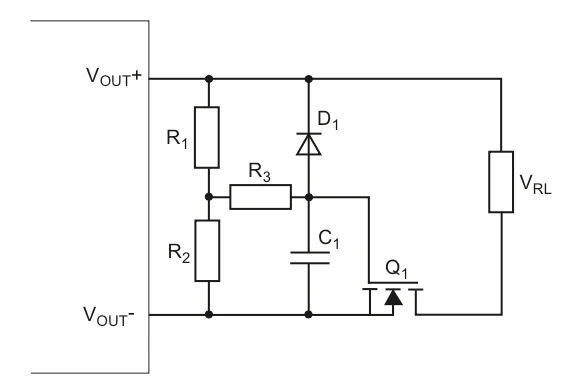

減少浪涌電流的另一種方法是減少啟動期間轉換器上的負載。這降低了浪涌電流中與負載相關的部分，并且僅留下由輸入濾波電容引起的部分。減載的基本方式有兩種：輸出軟啟動和輸出負載切換。
輸出軟啟動與具有輸出電壓調節功能的轉換器配合使用，主要為電阻負載供電。由于輸出電流與輸出電壓成正比，如果輸出電壓初始設置較低，則輸出電流也會較低，因此浪涌電流也會較低。然后允許輸出電壓斜坡上升至工作電壓。

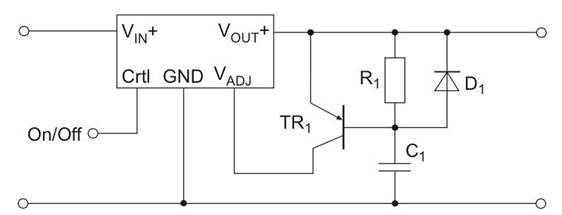

圖 1 顯示了使用 RECOM R-6112x 降壓穩壓器系列的此方法的示例。當轉換器通電時，電容器C1放電。PNP 型晶體管完全導通，VADJ 引腳被上拉至 VOUT+ 電壓。這導致輸出電壓被設置為輸出電壓。例如，對于在 1 A 輸出時標稱電壓為 12 V 的 R-6112x 轉換器，輸出電壓將在 275 mA 或大約滿負載的四分之一時調節至 3.3 V。當 C1 通過 R1 充電時，通過 TR1 的電流減少，輸出電壓逐漸上升，終達到滿標稱輸出電壓。二極管 D1 確保轉換器關閉時 C1 快速放電，為下輸出軟啟動做好準備。
欠壓鎖定
如果輸入電壓太低，輸入電流可能會超出 DC/DC 轉換器組件的設計限制。因此，一些轉換器具有內部控制電路，如果輸入電壓降得太低，該電路會禁用轉換器。該電路稱為欠壓鎖定 (UVL)。
不應低估 UVL 電路的有用性。以需要 12 V 電源提供 12 W 輸出功率的應用為例。在標稱輸入電壓下，1 A 電源就足夠了，因此可能指定 1.5 A 主電源。該轉換器的輸入電壓范圍通常為 9 – 18 V，因此在加電時，一旦輸入電壓升至 9 V 以上，它就會開始工作，電流為 1.3 A。但是，如果沒有 UVL 電路，轉換器可能會嘗試僅以 7V 啟動，即使這超出了規格，電流為 1.7A。這高于輸入電壓下主電源的電流限制，將會崩潰。在轉換器終正確啟動之前，電源和轉換器可以相互交互幾個周期。同時，

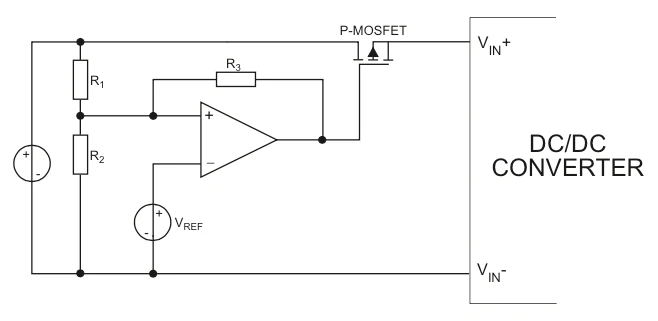

因此，UVL 功能不僅可以保護 DC/DC 轉換器，還可以保護負載和主電源免受過流影響。如果 DC/DC 轉換器不具備內置 UVL 功能，則可以使用圖 3 中所示的外部電路來禁用轉換器，直到輸入電壓建立為止。帶有內置參考電壓的運算放大器（例如 LM10）是合適的選擇。
