【導讀】柵極驅動中最關鍵的時刻是IGBT的開啟和關閉。我們的目標是快速執行此功能，在IGBT開啟時噪音和振鈴最小。不過，上升/下降時間過快可能會導致不必要的振鈴和不良EMI，而上升/下降時間過慢會增加IGBT的開關損耗。

柵極驅動中最關鍵的時刻是IGBT的開啟和關閉。我們的目標是快速執行此功能，在IGBT開啟時噪音和振鈴最小。不過，上升/下降時間過快可能會導致不必要的振鈴和不良EMI，而上升/下降時間過慢會增加IGBT的開關損耗。

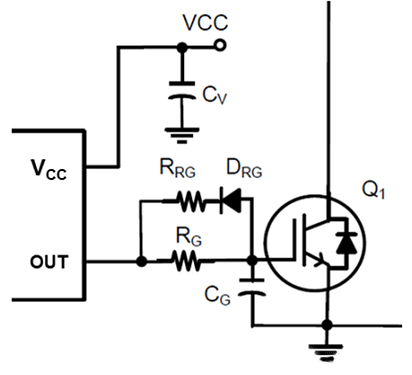

圖1：DGD0216 的柵極驅動組件

上圖展示的是來自Diodes的DGD0216柵極驅動器組件。通過仔細選擇RG和RRG，可以有選擇地控制IGBT柵極驅動器的上升和下降時間。開啟時，所有電流將通過RG流過IC，并對IGBT柵極電容充電，因此增加或減少RG將相應地增加或減少應用中的上升時間。隨著DRG的添加，下降時間可以獨立控制，因為關斷電流從IGBT柵極電容通過RRG和DRG流向集成電路中的驅動器到GND。因此，增加或減少RRG將相應地增加或減少下降時間。有時不需要這種精細控制，在這種情況下，您可以只使用RG。

增加導通和關斷可以限制由寄生電感引起的振鈴和噪聲，因此在噪聲環境中，可能需要增加柵極電阻。柵極元件的選擇是一個折衷方案，即一方面，上升時間越快，振鈴越多，電磁干擾越差，但效率越高；而另一方面，上升時間越慢，電磁干擾和噪聲性能越好，而效率越差。

柵極元件的精確值取決于應用程序的參數和系統要求。RG值通常在5Ω到50Ω之間，最佳值由IGBT柵極電容和柵極驅動器的驅動電流決定。RRG值通常在3Ω和20Ω之間，最佳值由IGBT柵極電容和柵極驅動器的驅動電流決定。

更多有關晶體管的技術信息, 參見digikey.cn以下內容：

· 晶體三級管基礎

· 并聯雙極型晶體管

· 如何尋找BJT、MOSFET和IGBT晶體管的替代物料

· 如何確定元件是否具有極性

· 快速計算BJT額定功率？記住這個公式就夠了

（來源：得捷電子DigiKey ，作者Digi-Key）
