連接SPI接口器件 - 第二部分

發布時間:2021-11-29 責任編輯:lina

【導讀】單個時鐘域SPI實現的思路與兩個時鐘域非常相似。這里為了便于演示沒有使用PLL。同時,也不需要sync_stage模塊。由于是單個時鐘,需要clock_generator來生成dac_sck所需的時鐘下降沿條件,dac_sck則用作狀態機dac_fsm的觸發條件。


LEC2 Workbench系列技術博文主要關注萊迪思產品的應用開發問題。這些文章由萊迪思教育能力中心(LEC2)的FPGA設計專家撰寫。LEC2是專門針對萊迪思屢獲殊榮的低功耗FPGA和解決方案集合的全球官方培訓服務供應商。


萊迪思CrossLink?-NX FPGA擁有豐富的特性,可加速實現高速和低速接口。本文(系列博文的第二篇)描述了使用CrossLink-NX FPGA連接基于SPI的外部組件。第一篇博文介紹了使用兩個時鐘域?qū)崿F(xiàn)SPI接口。本文將介紹使用單個時鐘域?qū)崿F(xiàn)連接ADC(亞德諾半導體公司的 ADC AD7476)的SPI接口。兩個案例中呈現了兩種截然不同的實現接口的方法。


一個時鐘域的實現方案(dac_1c)


單個時鐘SPI接口方案的實現如圖1所示。


連接SPI接口器件 - 第二部分

圖1:?jiǎn)蝹€(gè)時鐘域SPI接口的實現


單個時鐘域SPI實現的思路與兩個時鐘域非常相似。這里為了便于演示沒有使用PLL。同時,也不需要sync_stage模塊。由于是單個時鐘,需要clock_generator來生成dac_sck所需的時鐘下降沿條件,dac_sck則用作狀態機dac_fsm的觸發條件。


clock_generator模塊

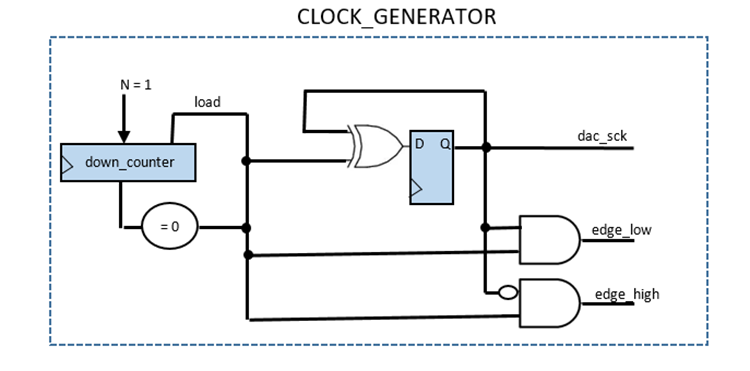

圖2所示的clock_generator模塊產生時鐘信號dac_clk以及顯示dac_sck的下降沿。圖 3 顯示了 dac_sclk 和 edge_low 的關系。


連接SPI接口器件 - 第二部分

圖2:clock_generator模塊框圖


連接SPI接口器件 - 第二部分

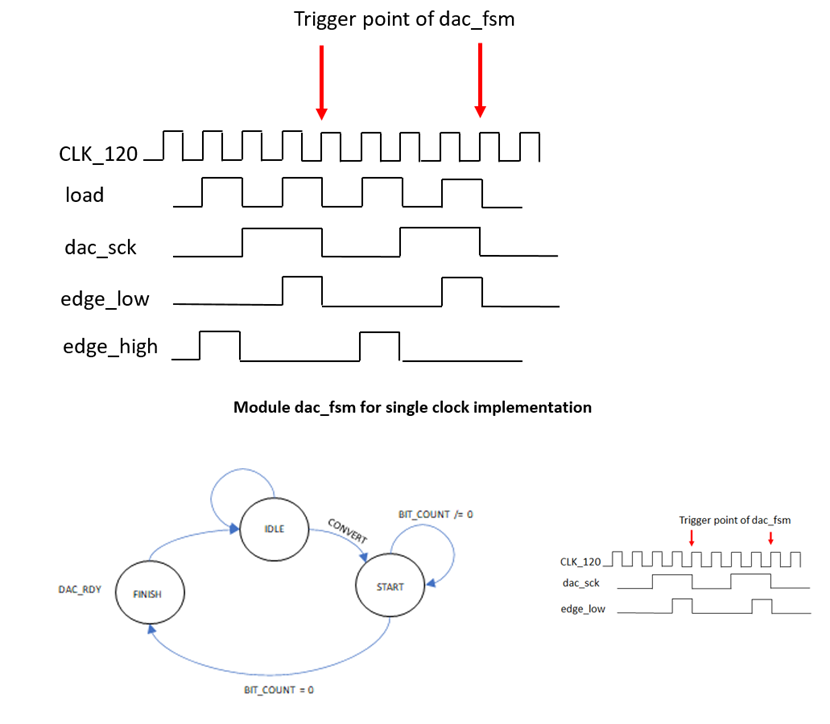

圖3:?jiǎn)蝹€(gè)時鐘域dac_fsm狀態機的控制結構


在轉換信號被識別后,bit_count計數器加載值15。每當edge_low生效時,串行數據在時鐘信號CLK_120的上升沿輸出到dac_sdata上。傳輸16個數據位后,dac_fsm de再次發出就緒信號并等待下一個轉換信號。


約束單個時鐘域解決方案的設計


1. 約束時鐘CLK_120


連接SPI接口器件 - 第二部分


2. 約束dac_clk


連接到dac_sck端口的時鐘信號由clock_generator生成。CLK_120和dac_sck之間的關系為4分頻。


連接SPI接口器件 - 第二部分

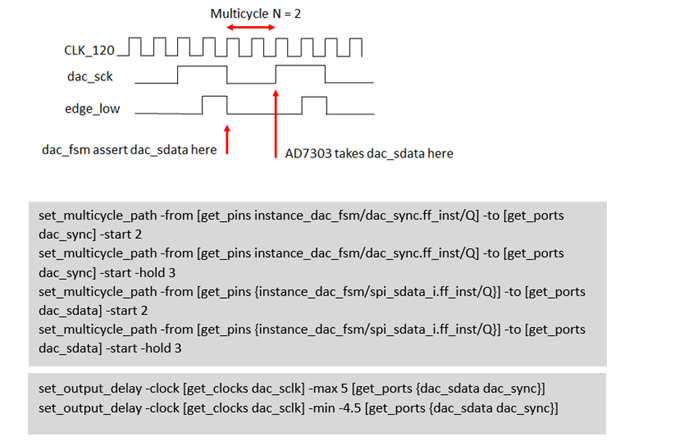

3. 約束DAC輸入/FPGA輸出


時間值t4、t5和t6描述了外部模塊的setup/hold要求。這些要求使用set_output_delay約束進行描述。由于是單時鐘域,因此需要多周期約束。


連接SPI接口器件 - 第二部分

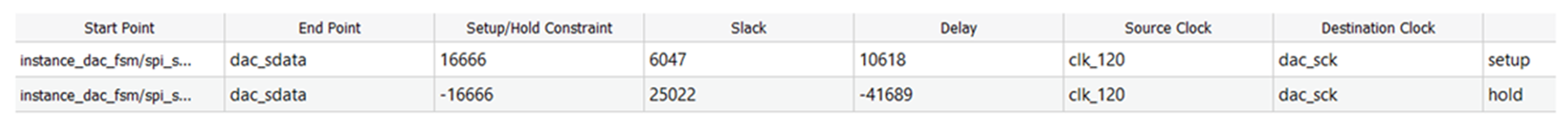

運行單個時鐘域解決方案的時序分析


正如預期那樣,時序分析報告在dac_sdata輸出信號上顯示出了相同的性能數據。


連接SPI接口器件 - 第二部分


總結


單個時鐘域的方法使用了單個時鐘分配網絡,由于不需要同步階段與高級功能通信,因而具有設計上的優勢。


該項目(dac_1c)以及兩個時鐘域的項目均可通過郵箱info@lec2-fpga.com索取。

(來源:萊迪思,作者:Eugen Krassin,萊迪思教育能力中心(LEC2)的總裁兼創始人)
