以太網供電(PoE)和智能樓宇:第一部分

發布時間:2021-10-18 來源:安森美半導體 責任編輯:lina

【導讀】以太網供電(PoE)正如其名所示:它通過用于數據傳輸?shù)耐浑娎|供電--足以滿足小型設備的需求。該技術被廣泛用于智能樓宇中,由于涉及的電壓較低,普通的電源安全規則并不適用。這突出了PoE具有吸引力的原因之一;它可以大大降低與安裝和合規性有關的成本。



以太網供電(PoE)正如其名所示:它通過用于數據傳輸?shù)耐浑娎|供電--足以滿足小型設備的需求。該技術被廣泛用于智能樓宇中,由于涉及的電壓較低,普通的電源安全規則并不適用。這突出了PoE具有吸引力的原因之一;它可以大大降低與安裝和合規性有關的成本。


由于許多辦公大樓已經在整個結構中鋪設了以太網,并安裝了帶有后備電池的不間斷電源(UPS),因此可以很容易地實施強固的系統。追加PoE設備可以利用已經部署的相同電纜,為照明和安防攝像機等應用供電。電源可以通過以太網電纜輸送到離支持PoE的以太網設備最遠100米的設備上。


用PoE為智能樓宇供電的好處


采用PoE的一個明顯的好處是,它使直流電能在您現有的以太網上運行。雖然您仍需用支持PoE的端口來更新你的網絡交換機,但不必為受電設備鋪設額外的銅線所帶來的成本效益是巨大的。銅的價格已經從2000年的每磅0.65美元上升到2021年的每磅4.05美元(來源:macrotrends)。此外,不在受電設備上實施AC-DC轉換,可以進一步節省成本。


PoE對放置受電設備也更靈活。大多數交流電源插座都靠近地面,這對Wi-FI?接入點(AP)、毫微微蜂窩和微微蜂窩以及攝像頭來說不是個理想的位置。為了最大限度地?cái)U(kuò)大覆蓋范圍,建議避免將這些設備放置在靠近障礙物的地方,最好放置在天花板高度。與市電網絡不同,以太網電纜通常要穿過吊頂產生的空隙,從而消除了采用的另一個障礙。


PoE將電力和數據結合在一起,實現了對包括照明、安防攝像頭和數字標牌在內的各種應用的24/7智能監控。配備有電池供電的不間斷電源系統(UPS)的集中式PoE網絡確保了關鍵設備在停電期間的持續運行。


以太網供電(PoE)和智能樓宇:第一部分

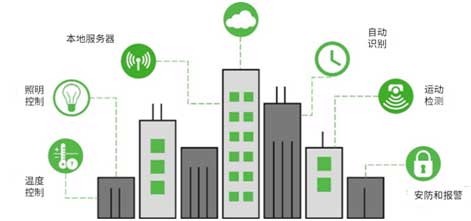

圖1:PoE智能樓宇的好處


智能樓宇應用和PoE標準


PoE標準(IEEE 802.3af)最初是在2003年獲批準的,提供最高15瓦的功率。它被廣泛用于IP電話、樓宇訪問控制等應用,并為早期的分布式Wi-Fi接入點供電。該標準后來的修訂,包括IEEE 802.3at(30瓦/2009)和IEEE 802.3bt(90瓦/2018),增加了所提供的功率,以實現更多的高要求應用,如更快的Wi-Fi網絡、安防攝像頭、音頻揚聲器、銷售終端(POS)、LED照明等。


以太網供電(PoE)和智能樓宇:第一部分

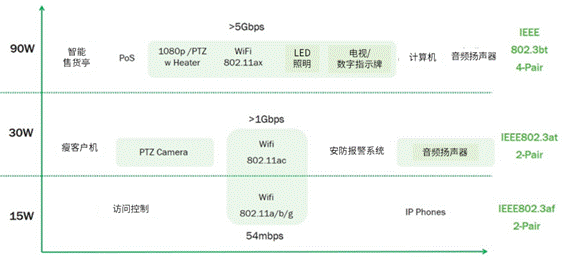

圖2:PoE標準和應用


PoE拓?fù)?/p>


圖3展示了一個典型的PoE拓?fù)浣Y(jié)構。PoE網絡交換機被稱為電源設備(PSE),它為稱為受電設備(PD)的客戶端提供直流電。該規范規定,PSE應該能夠通過最長100米的以太網電纜(通常是CAT5/6)向PD供電。


以太網供電(PoE)和智能樓宇:第一部分

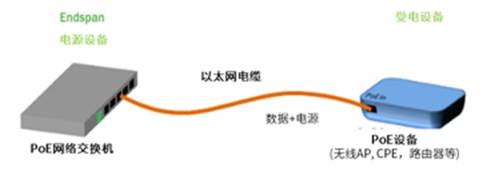

圖3:典型的PoE拓?fù)?來源:以太網聯盟Ethernet Alliance)


由于以太網電纜可以達到100米,在這個距離上有一些耗散,所以在最壞的情況下,到達PD的功率比PSE提供的功率要低。在規范中,802.3af的功率為13瓦,802.3at為25.5瓦,802.3bt為71.3瓦。對于 "bt "標準,PD的直流電壓范圍為42至57伏[RB2]。輸入端不支持PoE的聯網設備仍可連接,并使用PoE分配器,以分離數據和直流電。這也可以減少對AC-DC轉換器的需求,并將設備放在靠近交流電插座的地方。


PoE供電的PTZ攝像機


現在的安防系統通常使用包含小型電機的攝像機,使其能夠在三個軸上移動,或平移、傾斜和變焦(PTZ),并且通常采用高清數字?jǐn)z像機。這些攝像機可以通過有線連接(如以太網)進行手動控制,或者當在定義的關注窗口或整個視野中檢測到物體時,編程自動移動和縮放。一些攝像機還可被配置來勘察場景,即不斷進行0°至360°平移和0°至180°傾斜,同時,變焦可使用光學或數字技術實現。這些安防和監控?cái)z像機所需的電源現在可使用基于IEEE 802.3at標準的PoE來提供。


PoE供電的無線網絡


Wi-Fi接入點和路由器也是PoE的常見應用。兩者的功耗通常是支持的速度和流量的函數?,F(xiàn)代網絡使用MIMO(多輸入多輸出)等技術擴大了范圍和吞吐量。實施一個支持Wi-Fi 6(IEEE 802.11ax)速度的AP/路由器應用程序,將映射到PoE標準,如下:


1. Wi-Fi 6,4x4雙頻并發:802.3at

2. Wi-Fi 6,8x8雙頻并發:802.3at/bt

3. Wi-Fi 6, 4x4三頻并發:802.3at/bt


盡管Wi-Fi路由器/AP的包裝盒上有一個AC-DC電源,但它們也可以使用PoE分配器供電。相比之下,像Cisco MerakiTM MR56 Wi-Fi 6(802.11ax,8空間流)接入點這樣的產品現在支持802.3at,這意味著RJ45端口可直接連接到支持PoE的PSE交換機,為設備供電。


PoE供電的微微蜂窩和毫微微蜂窩


微微蜂窩和毫微蜂窩被用來擴展或增加蜂窩的覆蓋范圍,特別是在繁忙的區域,如樓宇內、辦公室、購物中心和體育場。與普通蜂窩不同,微微蜂窩的范圍通常較小,約為200米或更小,而毫微微蜂窩的范圍可能低至10米。這些微小的設備是PoE的理想候選者,正如下面一個例子所示:


1. ApexTM 4G/LTE 3.5GHz室外微微蜂窩(35 W):802.3bt


PoE供電的數字標牌


LED電視是一種非常有效的溝通形式。它們可在各種區域顯示定制的、動態的數字標牌,包括企業辦公空間、智能零售、酒店和政府市政部門。像Wi-Fi一樣,數字標牌只有放置得當才能發揮好處。例如,較大的屏幕通常懸掛在天花板上,所以人群可以很容易地查看內容。相比之下,智能售貨亭或銷售終端(PoS)的應用則利用較小的屏幕--有些帶有觸摸屏,以獲得更個性化的互動用戶體驗。


不同LED電視的功率消耗差別很大。下面列出的三星?55 "LED電視指定69 W的典型功耗,而另一個有相同尺寸和制造商的LED電視需要120 W。重要的是要確保LED電視的功率不超過PD的功率。使用802.bt標準,這可以從90 W到71.3 W不等,取決于PSE和LED電視(PD)之間的以太網電纜長度。


市場上也有一些帶PoE的標牌電視。令人關注的是,LED電視制造商是否開始將802.bt集成到他們的大型LED電視中,以滿足日益增長的數字標牌市場的需求。


1. 55英寸,三星4K LED電視(#Q70T)69 W(典型值): 802.3bt(需要PoE分配器

2. 46", 高清帶觸摸屏的Thinlabs, Inc:         802.3bt (不需要PoE 分配器)

3. 10", 三星數字標牌 (DB10E-TPOE)        802.3at (不需要PoE分配器)

4. 48", 三星數字標牌 (DH48E) 44 W (典型值)       802.3bt (需要PoE分配器)

5. 40", 三星數字標牌 (H40B) 44 W (典型值)        802.3bt (需要PoE分配器)

6. 16 "medTV? PDI-P16TV-GB2-P電視(25 W) 802.3at(不需要PoE分配器


PoE智聯照明


PoE和LED照明是天然的搭檔,因?yàn)長ED消耗直流電,而PoE提供直流電。這使您在用PoE為LED供電時,可以省去AC-DC電源轉換成本。


安森美互聯照明平臺(圖4)是PoE如何增強智能樓宇的一個很好的例子。該平臺基于模塊化設計,能夠?yàn)閮纱?6顆LED提供7,000流明,由雙FL7760 LED驅動器驅動。一個基于NCP1096 802.3bt控制器的PoE模塊為LED驅動模塊提供高達90瓦的直流電。同時,在LED驅動模塊上有第二個連接器,可接收RSL10 藍牙 5無線電,用于無線聯接到智能手機網關,實現云聯接。這就是智能照明。


以太網供電(PoE)和智能樓宇:第一部分

圖4:含PoE模塊的互聯照明平臺


PoE供電的商用電話(VoIP)


網絡電話(VoIP)可能是PoE最常見的應用。VoIP通過廣域網使用以太網協議將低頻模擬語音信號數字化為數據包。從那里,它將通過交換機和路由器,進入云端,前往目的地。VoIP只消耗4到7瓦,所以它與802.3af PoE標準非常兼容。裝有RJ45連接器的現代VoIP電話被設計為通過以太網電纜同時接收數據和功率,因此不需要外部PoE分配器。


總結


通過同一根電纜提供電源和數據連接的便利性是極具吸引力的;我們只需看看USB是如何成為許多消費設備無處不在的電源的。商業和工業應用中的PoE也是如此。它推進了單電纜方案的概念,其目標應用是能夠直接從其帶來的簡單性中受益的應用。


安森美在數字通信和電源管理方面擁有成熟的專業技術,有實力提供好的PoE方案。隨著更多制造商發現PoE的好處,最終用戶將開始需要PoE?,F(xiàn)在是時候開始向更智能、集成的電源/數據組合過渡了。
