根據在電路中電感器L和電容C的連接方式不同，可以有兩種LC諧振電路，LC并聯諧振電路和LC串聯諧振電路。
LC并聯、串聯諧振電路在應用中的變化較多，是電路中分析的一個難點，只有掌握LC并聯、串聯電路的阻抗特性等基本概念，才能正確方便地理解含有LC并聯、串聯諧振電路的各種不同電路的工作原理。
LC諧振的工作過程

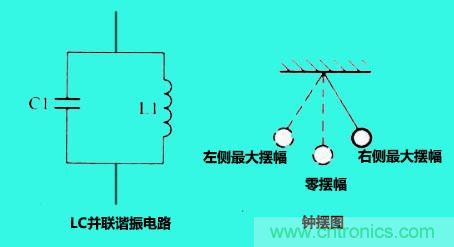

LC振蕩電路中，電路中的L1電感，C1是電容，這樣L1和C1就構成了并聯諧振電路。LC諧振的工作過程理解起來比較困難，我們可以利用鐘擺的左右運動來說明。
當給鐘擺一個初始運動能量后，就會左右擺動起來，如果不給鐘擺電力或者機械力，鐘擺就會在擺動的過程中，擺動幅度越來越小，最后逐漸停下來。這和LC諧振電路一樣，當給一個初始能量，電路就會發生諧振，這一諧振的過程就跟鐘擺一樣在沒有動力的支持下，振蕩將逐漸衰減至零。
LC諧振電路的基本諧振過程1（電--磁的轉換過程）

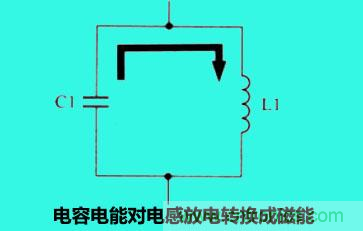

假設一開始電容C1上已經充有電能，然后電容C1中的電能對線圈L1放電，這時電容C1中的電能轉換成線圈L1中磁能的過程，電容C1放電結束時，能量全部以磁能的形式成儲存在線圈L1中。
LC諧振電路的基本諧振過程2（磁--電的轉換過程）
在電容C1放完電之后，線圈中的磁能又以線圈兩端產生自感電動勢以電流的形式，開始對電容C1進行充電，這一充電過程是線圈L1中磁能轉換成電容C1中的能量。
電容C1充完電之后，電容C1兩端的電壓再度對線圈L1放電，又開始新一輪的振蕩、能量轉換過程。

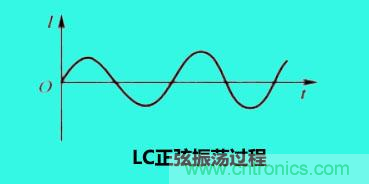

如果電路中的電感L1和電容C1不存在能量損耗，則振蕩回路的振蕩電流將是等幅的，為正弦波。一直振蕩下去。

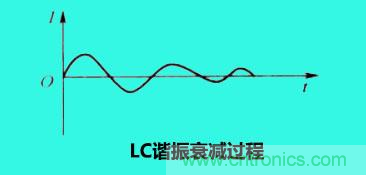

但線圈L1存在著直流電阻，存在電能的損耗，電容C1也存在損耗，這就導致諧振回路的電流不是等幅的，而是逐漸衰減的過程。
在LC諧振電路中，振蕩過程中的諧振頻率為f。，改變L1和C1的容量值，就能改變振蕩的頻率f。，無論LC是并聯諧振電路還是LC串聯諧振電路，其諧振頻率的計算公式是相同的。
LC并聯諧振電路的阻抗特性
LC并聯諧振電路的阻抗可以等效成一個電阻，這是一個特殊電阻，它的阻值大小是隨頻率高低變化而變化的。這種等效可以方便對電路的工作原理的理解。
從下面的LC并聯諧振電路的阻抗特性曲線。X軸方向?yàn)長C并聯電路的輸入信號頻率，y軸方向?yàn)樵撾娐返淖杩埂南聢D中可以看出，這一阻抗特性諧振頻率f。為中心軸，左右對稱。
對于LC并聯諧振電路的阻抗分析
1、 輸入信號頻率等于諧振頻率f。時，LC并聯電路發生諧振，此時諧振的電路的阻抗達到最大，并為純阻性，即相當于一個阻值很大的電阻。
2、 當輸入信號的頻率高于諧振頻率f。后，LC諧振電路處于失諧狀態，電路的阻抗下降（比電路諧振時的阻抗有所減?。倚盘栴l率越是高于諧振頻率，LC并聯諧振電路的阻抗越小，此時電路阻抗呈現容性。當輸入信號頻率高于諧振頻率后，LC并聯諧振電路可以等效成一只電容，可以這么去理解：在LC并聯諧振電路中，當輸入信號頻率升高后，電容C1的容抗在減小，而電感L1的感抗在增大，容抗和感抗是并聯的，根據并聯特性，并聯電路起到主要作用的是阻抗小的一個，所以當輸入信號頻率高于諧振頻率之后，這一并聯諧振電路中的電容C1的容抗小，起到主要作用，整個電路相當于一個電容。
3、 輸入信號頻率低于諧振頻率f。后，LC并聯諧振電路也處于失諧狀態，諧振電路的阻抗也減小，而且是信號頻率越低于諧振頻率，電路的阻抗越小。當信號頻率低于諧振頻率時，LC并聯諧振電路的阻抗呈現感性，電路等效成一只電感，可以這樣理解：由于信號頻率低，電感L1的感抗減小，而電容C1的容抗增大，感抗和容抗是并聯的，L1和C1并聯后電路中起到主要作用的是電感而不是電容，所以這時LC并聯諧振電路等效成一只電感。
LC并聯諧振電路諧振時電路總電流最小
在輸入信號的頻率等于電路的諧振頻率f。時，電路發生并聯諧振，此時電路的阻抗為最大，所以頻率為f。的信號流過LC并聯諧振電路的電流最小。
在LC并聯諧振電路發生諧振時，由于流過電容C1上的信號電流與流過電感L1上的信號電流相位相反，所以這兩個信號電流之和為零，電容C1中的電流和電感L1中的電流不流過信號源電路。
