DIY簡易電機驅動電路,高效節能新思路
發布時間:2020-02-03 責任編輯:lina
【導讀】該項目是帶有SN754410電機驅動器IC的步進電機/電機驅動器電路板,其中包括一些省電功能。該板可借助IC中的雙H橋電路來驅動2個DC電動機或一個步進電動機。

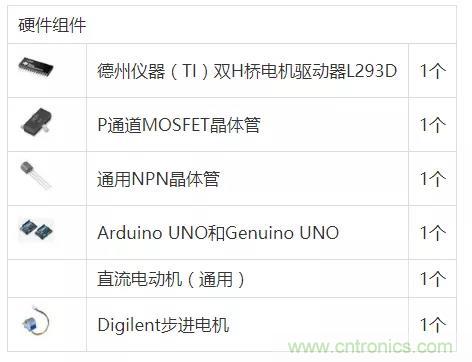

所需元器件
該項目是帶有SN754410電機驅動器IC的步進電機/電機驅動器電路板,其中包括一些省電功能。該板可借助IC中的雙H橋電路來驅動2個DC電動機或一個步進電動機。SN754410 IC被廣泛地用于驅動電動機,因?yàn)樗梢栽诤軐挼碾妷悍秶鷥?nèi)工作,并且每個通道可以驅動高達1A的電流。這里的另一件事是電源開關電路,它將切斷IC的電源,這比正常的睡眠模式具有更高的電源效率。它需要來自控制器的外部信號來接通驅動器電路的電源。開關電路是圍繞幾個NPN晶體管和一個P溝道MOSFET構成的,只有當我們向電路施加脈沖時,才允許功率流動。使用開關電路,電動機驅動器電路的功耗很小,并且通過向開關電路施加高脈沖,可以很容易地正常使用該電路板。此外,IC還能夠驅動其他負載,例如繼電器或螺線管。因此,借助附加的電源開關電路,該板可以成為制造商非常方便的工具。
電源開關電路
該電路切斷IC的電源,直到從外部獲得高信號為止。例如,在帶有Arduino的PIR運動檢測器之類的項目中使用此電路時,當傳感器檢測到某些東西時,它將為Arduino供電,并且從技術上講,傳感器發送了高脈沖。在這里,我們?cè)陔姍C(jī)驅動器板上使用該電路,直到在不需要驅動器的情況下,在觸發引腳上施加一個高脈沖,從外部節省了大部分能量之后,才允許電源流向IC。

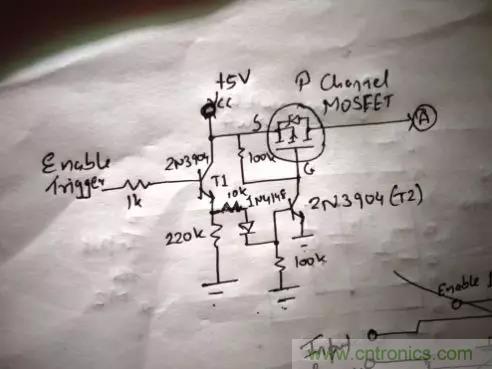

該電路圍繞一個P溝道MOSFET和幾個NPN晶體管構建。當向電路施加高電平脈沖時,晶體管T1變?yōu)榧せ顮顟B(tài),并且有功率到達晶體管T2的基極。因此,MOSFET的柵極引腳被拉低,這允許電流流過MOSFET,并且電路板獲得電源。
電機驅動電路
電路非常簡單,我們只需要遵循IC的引腳圖即可。通常,IC的兩個使能引腳和5V Vcc引腳連接在一起,以便始終使能輸出。我們需要將圖中標記為A的開關電路的輸出連接到IC的Vcc引腳。此外,最好在電動機連接兩端使用0.1uF的電容器來阻止輻射的電壓高峰。

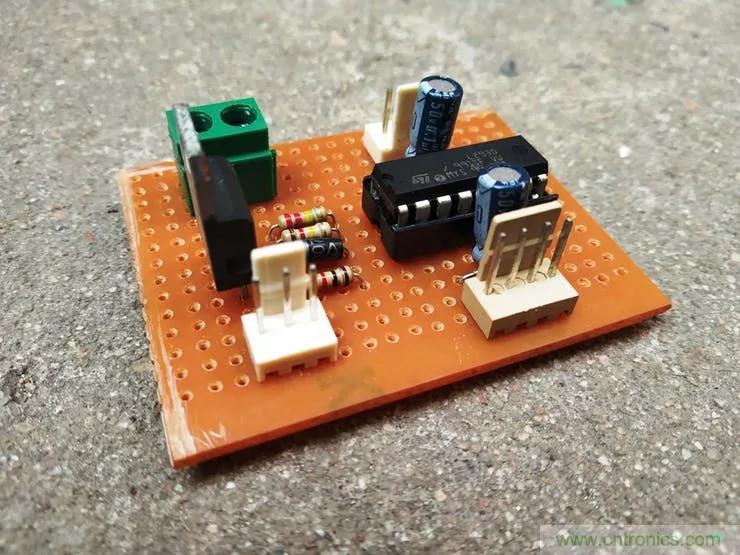

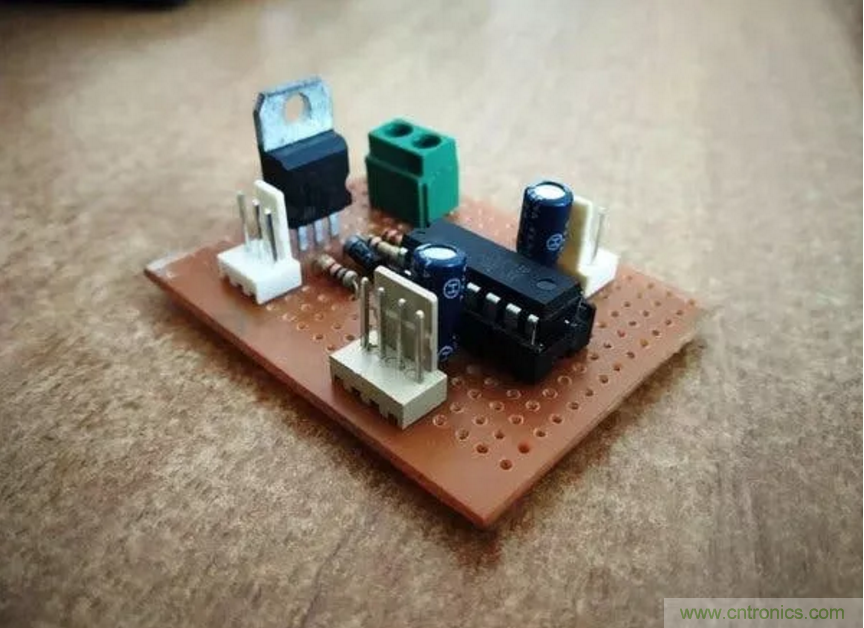

然后,我們將使用連接器,以便我們可以輕松連接電源和電動機。電機Vcc通過另一個2針螺釘端子連接。5V,GND和觸發器應從外部施加,因此使用3針連接器。然后,對于電動機和信號的輸入和輸出,我們將使用兩個4針連接器。焊接完所有組件和連接器后,我們制成了高效節能且易于使用的電動機驅動器板?,F(xiàn)在,您可以在不使用驅動程序且要使其處于激活狀態時關閉該驅動程序,從Arduino施加高脈沖以觸發引腳或任何其他控制器,以備使用。
