一文解讀碳化硅功率器件的特點

發布時間:2020-01-08 責任編輯:lina

【導讀】功率半導體器件作為功率變換系統的核心器件,目前應用最多的仍舊是 IGBT,在很多時候還需要搭配合適的反向并聯二極管。

1、功率器件要求
功率半導體器件作為功率變換系統的核心器件,目前應用最多的仍舊是 IGBT,在很多時候還需要搭配合適的反向并聯二極管。任何情況下,功率器件都是在"導通"和"截止"兩個狀態之間切換,類似于集成電路中的邏輯器件,通過切換來達到電力轉換的需求,切換頻率一般在 1kHz~100kHz 的范圍內。

在功率轉換系統中,比如說逆變電路,我們都希望開關器件的導通和截止?fàn)顟B(tài)下都是理想的,即導通狀態下電壓為零;在截止?fàn)顟B(tài)下,漏電流為零(擊穿電壓無限大)。這顯然是不可能的,實際的器件表現出有限的電阻和有限的漏電流(以及擊穿電壓存在最大值的限制),這也是導通損耗和關斷損耗的主要原因。另外,在開關的過程中的瞬態行為都會存在開關損耗。

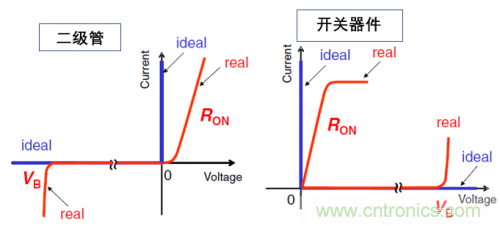

下圖是開關器件以及二極管的理想狀態和實際狀態的對比圖:

一文解讀碳化硅功率器件的特點

現實與理想的差異,對于功率器件的主要要求包括:

?低導通電壓(低導通電阻)
?低漏電流
?能夠以最小的電流 / 電壓進行快速切換
這些與導通損耗、關斷損耗和開關損耗有著直接的關系。除此之外,
?較大的安全工作區域(魯棒性)和可靠性也是極為重要!

而在這些方面,SiC 表現出了巨大的發展?jié)摿Α?/div>

2、電場強度、導通電阻
下圖是相同擊穿電壓下 SiC 和 Si 的單側突變結中的電場分布:

 一文解讀碳化硅功率器件的特點

可見,SiC 的擊穿電場強度是 Si 的 10 倍左右,所以 SiC 功率器件中的電壓阻擋層的厚度可以是 Si 器件中的 1/10。并且其摻雜濃度也可以高出兩個數量級,因此在任何給定的阻斷電壓下,SiC 代替 Si 的單極器件中可以將漂移層的電阻降低 2~3 個數量級。

這一特點對于高壓場合顯得尤為重要,漂移層電阻 Rdrift 與阻斷電壓 VB 的(2~2.5,這個系數需要綜合考慮來確定)成比例,并且也是覺得器件總導通電阻 Ron 的主要因素。

沒有內置電壓的功率器件的導通損耗 Pon,由 Ron*J²on 決定,其中 Jon 是導通電流密度(在額定電流下一般為 100~300A/cm²)。因此,SiC 器件極低的抗漂移性有助于降低導通損耗。

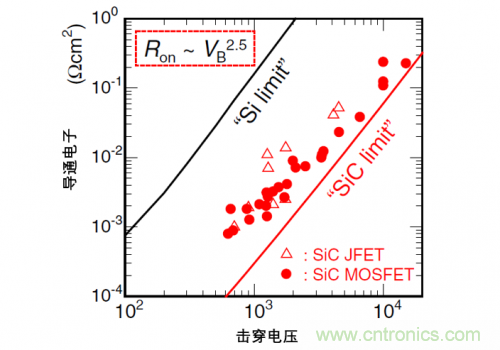

下圖是 Si 和 SiC 單極器件的最小導通電阻(漂移層電阻)相對于阻斷電壓的曲線:

 一文解讀碳化硅功率器件的特點

最小導通電阻我們可以由下式得出:

Rdrift=4VB²/(ηεμEB³)

其中,ε、μ和 EB 分別是介電常數、遷移率和擊穿場強;η是室溫下?lián)诫s劑的電離率(“2 次方”是上文提到的系數)。

在輕摻雜的 n 型 SiC 中,由于氮供體相對較淺,η約為 0.85~1.0。這對于寬帶隙半導體尤為重要,在寬帶隙半導體中經常會觀察到摻雜劑的不完全電離,實際上,由于室溫下鋁受體的空穴遷移率較低并且離子化率小,所以 p 型 SiC 肖特基二極管和功率 MOS 無法與 Si 基競爭。

3、"快速"切換
SiC 功率器件的另一個重要特點就是快速切換,反向恢復小,能夠滿足更高的頻率。中高壓應用中,Si 基的雙極型器件通過少數載流子的注入,電導率調制能夠顯著的降低導通電阻。但是,雙極型器件存在少數載流子存儲的原因,導致開關速度較慢以及關斷操作中的反向恢復大。而,這些應用中,SiC 單極器件由于導通電阻很低并且不存在少數載流子存儲,可以成為較理想的選擇。SiC 雙極型器件也可以提供快速切換,因?yàn)殡妷鹤钃鯀^(qū)的厚度薄了約 10 倍(上面提到過),與 Si 的雙極型器件相比,該區域中存儲的電荷相應地小了約 10 倍。

4、高結溫和工藝技術
由于帶隙寬和化學穩定性,使用 SiC 器件的設備可以在高溫(>250℃)下運行,這一點在當下的應用中無疑十分吸引人,更高的溫度上限可以優化散熱裝置,而 SiC 器件本身甚至可以在 500℃或更高的溫度下運行。

而封裝技術是 SiC 功率器件發展的另一個重要問題。

比如,由于摻雜劑在 SiC 中極小的擴散常數,通過擴散工藝進行雜質摻雜很難實現,所以一般通過外延生長或者離子注入來進行摻雜;
在 SiC 中,即使在高溫活化退火之后,高密度的深能級和擴展的缺陷仍保留在離子注入?yún)^(qū)以及注入尾部內,這導致注入結附近的載流子壽命很短(<0.1us),這不利于雙極型器件,所以有效的載流子注入和擴散是必不可少的。

所以,SiC 雙極型器件中的 pn 結僅通過外延生長來制造,但是對于制造 SBD 和 MOSFET 之類的 SiC 單極器件,由于其通過注入結可以獲得幾乎理想的擊穿特性,并且單極器件的正常工作中并不涉及載流子注入,所以離子注入比較有用。

(摻雜等可以查看之前的推送)

5、更高的電壓等級

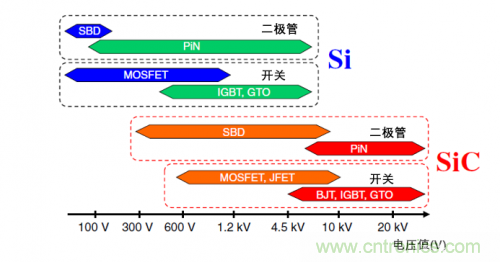

下圖是 Si 基和 SiC 基的單極 / 雙極型功率器件的電壓等級分布:

 一文解讀碳化硅功率器件的特點

對于 Si 基功率器件,單極和雙極器件的分界線在 300~600V,而在 SiC 功率器件中,這個邊界向后移動了大約 10 倍的阻斷電壓,即幾 kV。預計 SiC 將在 300V~6500V 的阻斷電壓范圍內替代 Si 的雙極型器件,并且 SiC 的雙極型器件在 10kV 以上的超高壓應用中也是"魅"不可擋。

可見,SiC 的發展不僅在于其本身的特性,還在于外部因素的適配。當然,隨著時間的推移,這些都將會逐一解決!
