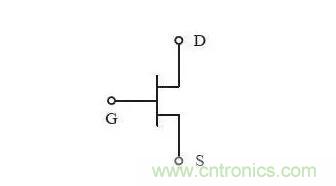

場效應管英文縮寫為FET（Field-effect transistor），是一種高輸入阻抗的電壓控制型半導體。場效應管也是一種晶體三極管，也有三個極，分別叫源極S，柵極G，漏極D。





由于根據使用的場合要求不同，場效應管種類繁多，特性也都不盡相同。



場效應管的主要作用：



1、場效應管可應用于放大。由于場效應管的放大器輸入阻抗很高，因此可以使用容量較小的耦合電容器，不必使用電解電容器。

2、場效應管很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。

3、場效應管可以用作可變電阻。

4、場效應管可以方便地用作恒流源。

5、場效應管可以用作電子開關。

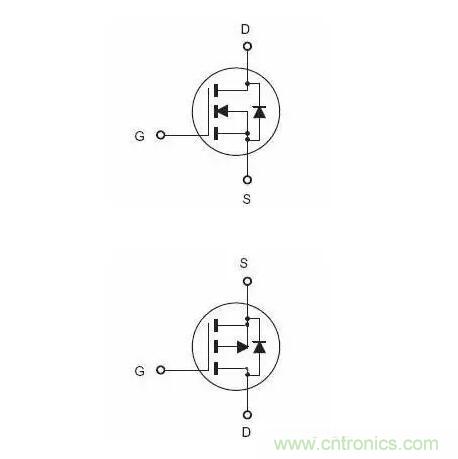

我們?cè)贛PN中常用的一般是作為電源供電的電控之開關使用，所以需要通過電流比較大，所以是使用比較特殊的一種制造方法做出增強型的場效應管（MOS型）。它的電路圖符號：





仔細看看你會發現，這兩個圖是有差別的。這實際上是兩種不同的增強型場效應管，第一個叫N溝道增強型場效應管，第二個叫P溝道增強型場效應管，它們的的作用是剛好相反的。前面說過，場效應管是用電控制的開關，那么我們就先講一下怎么使用它來當開關用。從圖中我們可以看到它也像三極管一樣有三個腳，這三個腳分別叫做柵極（G）、源極（S）和漏極（D）。MPN中的貼片元件示意圖如下圖：





1腳就是柵極，這個柵極就是控制極，在柵極加上電壓和不加上電壓來控制2腳和3腳的相通與不相通，N溝道增強型場效應管在柵極加上電壓2腳和3腳就通電了，去掉電壓就關斷了，而P溝道增強型場效應管剛好相反，在柵極加上電壓就關斷（高電位），去掉電壓（低電位）就相通了。
