中間繼電器的作用、分類及接線方法
發布時間:2019-11-04 責任編輯:xueqi
【導讀】中間繼電器是一種繼電保護元件,他和時間繼電器一樣,其主要用于繼電保護與自動控制系統中,中間繼電器和時間繼電器及一些其他類型的繼電器是有所區別的,它一般是沒有主觸點的,因為過載能力比較小。所以它用的全部都是輔助觸頭,數量比較多。
中間繼電器的作用:
1、隔離
控制系統的輸出信號與負載端電氣隔離;
2、轉換
比如控制系統輸出信號為DC24V,但負載使用AC220V供電,對于輸入,可逆;
3、“放大”
控制器輸出的信號的帶負載的能力往往有限,在mA或者數A的級別,如果有需要更大電流的負載,只能通過中間繼電器來轉換。

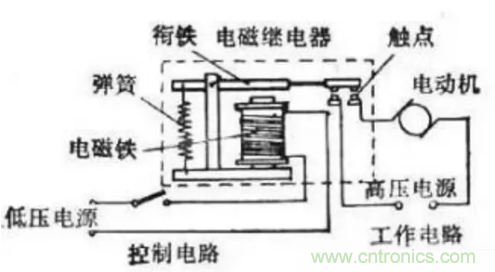

中間繼電器的工作原理
中間繼電器工作原理和交流接觸器一樣,都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。線圈通電,動鐵芯在電磁力作用下動作吸合,帶動動觸點動作,使常閉觸點分開,常開觸點閉合;線圈斷電,動鐵芯在彈簧的作用下帶動動觸點復位。

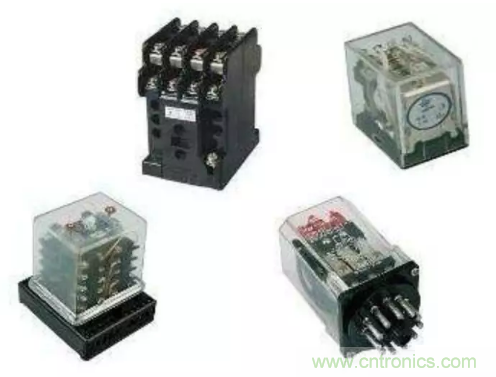

中間繼電器的分類
1、電磁型中間繼電器
當繼電器線圈施加激勵量等于或大于其動作值時,銜鐵被吸向?qū)Т朋w,同時銜鐵壓動觸點彈片,使觸點接通、斷開或切換被控制的電路。當繼電器的線圈被斷電或激勵量降低到小于其返回值時,銜鐵和接觸片返回到原來位置。
2、延時中間繼電器
延時中間繼電器分為通電延時(即上電延時)和斷電延時兩種,實際操作中也成為可調延時動作和可調延時返回;延時中間繼電器帶瞬動觸點,延時范圍一般為0.02-9.99S。
3、靜態中間繼電器
靜態中間繼電器,集成電路型,作為老式DZ-200系列電磁式中間繼電器的替代產品,其穩定性,動作速度均優于老式電磁繼電器;現多用于大型柜體的新建和改造項目中;其安裝方式分為板前和板后兩種形式,柜體開孔,則需采用板后安裝的方式。

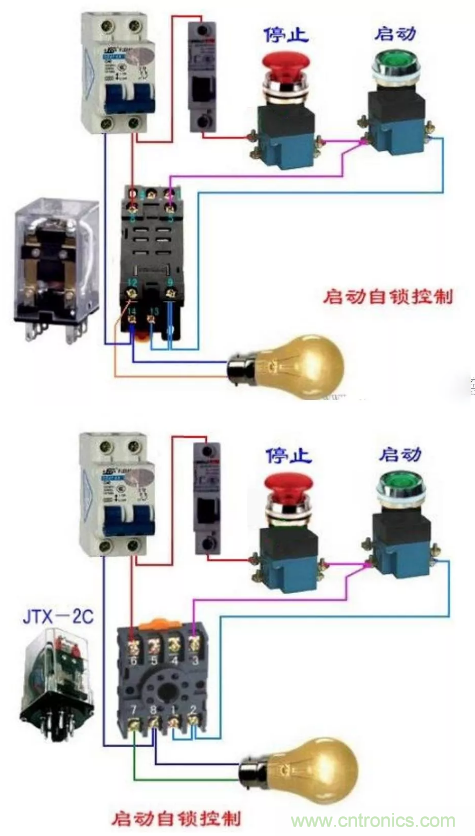

中間繼電器型號眾多,型號不同接線也不相同。
繼電器(Relay)通俗來說就是用小電流控制大電流。由控制回路和負載回路組成在自動控制電路中,相當于自動開關。用于控制電路,保護電路,轉換電路。
繼電器主要分為一般繼電器和固態繼電器。一般繼電器把控制信號轉換成機械式動作的電磁鐵和開關電氣的開關構成。而中間繼電器是最基本的繼電器。
中間繼電器接線步驟教程

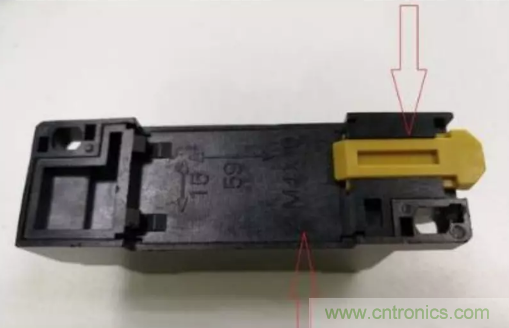

1、在沒有萬用表的情況下,我們要如何確認好繼電器的供電線圈,這里有小技巧,在繼電器底座上有指示,有箭頭的方向就是控制方向,沒有箭頭的方向就是線圈方向;
2、還有一個技巧就是在彈簧卡位方向就是線圈供電!這樣辨別后,我們開始通根據繼電器規格要求的電壓開始通電,判斷正確就可以聽到塔塔的吸合聲,正負極接對里面的LED還會亮!

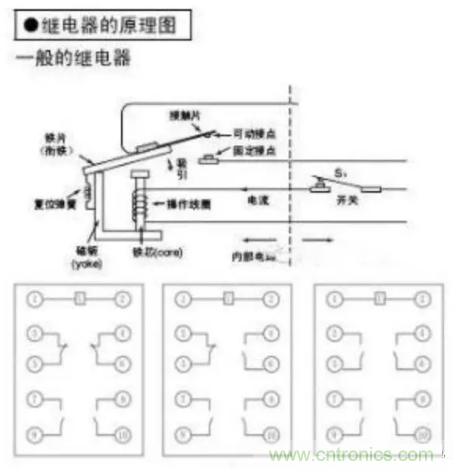

3、確認好線圈后,我們開始進行開關腳位分辨,如圖所示!
4、繼電器對好腳位插上去,位置就如圖所示!非常簡單!

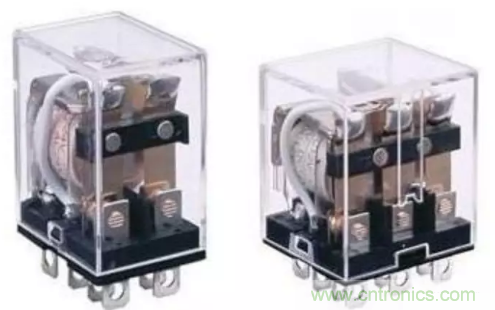

5、由于繼電器是透明的,很容易就分辨出常開常閉!
6、當線圈正負極接對,里面的LED就會亮,同時繼電器吸合!
