電容是如何工作的?

發布時間:2019-09-23 責任編輯:lina

【導讀】電路是道路,電荷是車。如果將一個電路比作馬路的話,電荷的移動就好像車流一樣。道路凹凸不平的情況下,車的行駛速度雖然會減慢但還是會向目的地前進。在電路中,阻抗會產生熱并發生能耗(焦耳電)。

首先講一下電路和電容器

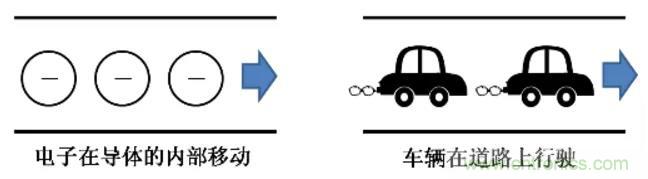

<電路是道路,電荷是車>

如果將一個電路比作馬路的話,電荷的移動就好像車流一樣。

電容是如何工作的?

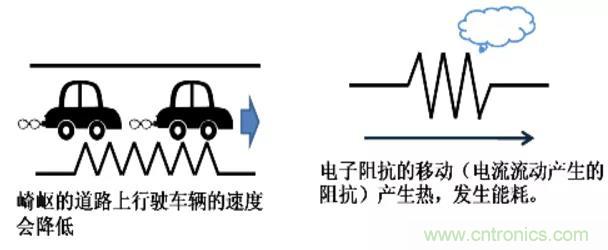

<阻抗是崎嶇的道路>

道路凹凸不平的情況下,車的行駛速度雖然會減慢但還是會向目的地前進。在電路中,阻抗會產生熱并發生能耗(焦耳電)。

電容是如何工作的?

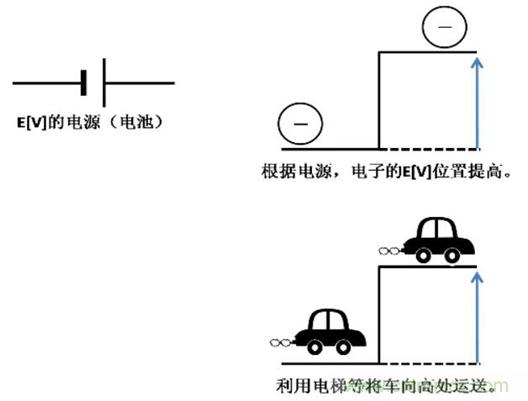

<電源(電池)是負載著電位差的裝置>

電源是在兩端連接負載著E[V]電位差的裝置。這與汽車?yán)秒娞?,自?dòng)地向高為t[m]的位置移動是一個道理。

電容是如何工作的?

那么電容器是什么?

接著就來說一說當電源裝上電容器后的情況。

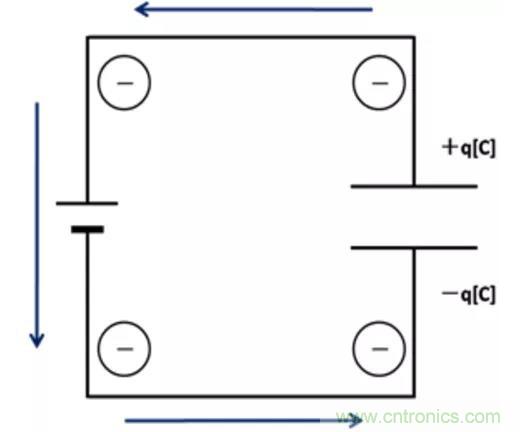

<電容器是停車場>

電容器能夠儲蓄電荷。將電路比作成道路的話,電容器就好比停車場。電路正端和負端必定儲蓄著相同的電荷數。

電容是如何工作的?

<電容有儲存電荷的能力>

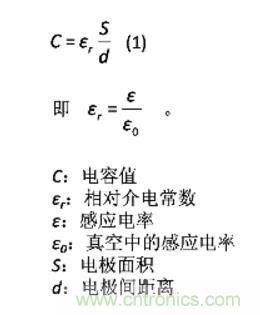

電容器能儲存多少的電荷的標準叫做電容值,電容值由(1)式所示。

由(1)式可知,①電極面積S擴大 ②電極間的距離縮短 ③使用誘電率高的材料,可增大容值。

電容是如何工作的?

電容的單位是SI單位系的F(法拉)。將1V電壓(電位差)給予某導體,儲存1C(庫倫)的電荷時,電容值為1F。

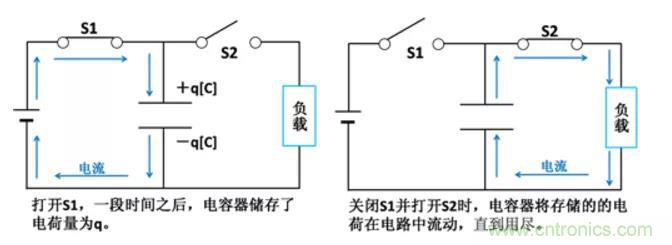

<電容器的工作>

電容器儲存的電荷在開關S1為OFF,S2為ON的時候,向負載電流流動。

電容是如何工作的?

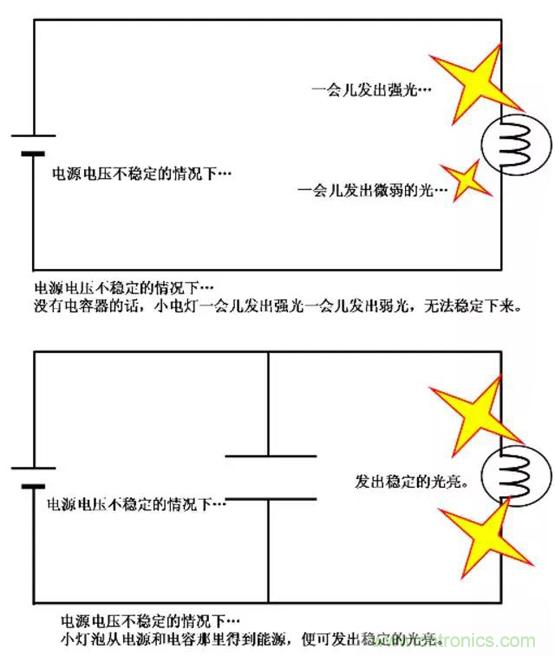

根據電容的狀態,電源電壓不穩定的情況下,穩定的電燈發光。

電容是如何工作的?

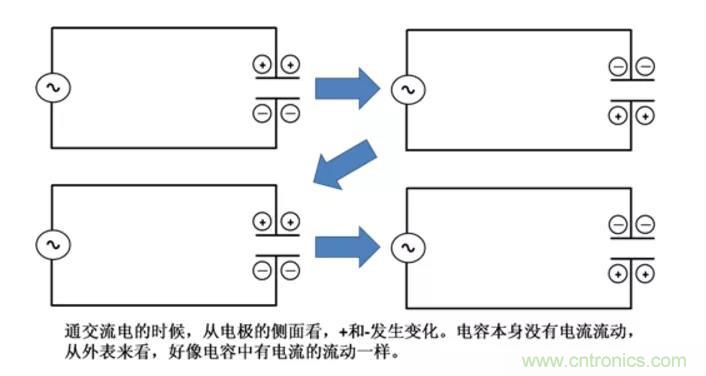

<電容阻斷直流電,僅可通交流電>
電容不可通直流電,如果重復充電、放電,在電容中將會反復流動充電電流和放電電流。

這種現象可通過電容的外觀觀察電流是否流經電容。

電容是如何工作的?

由于這些特征所,使得電路中用到許多的電容。

配合它的用途,選擇適合的產品是有必要的。
